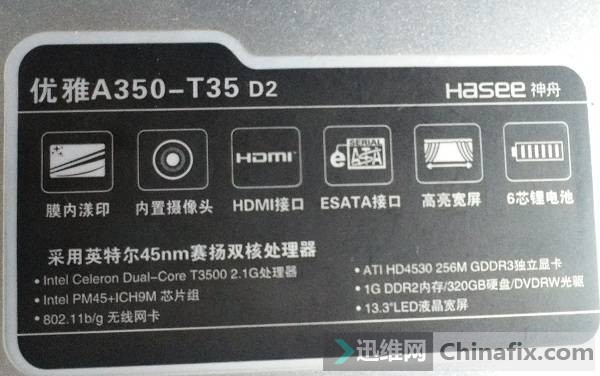

机型：神舟A350-T35 D2

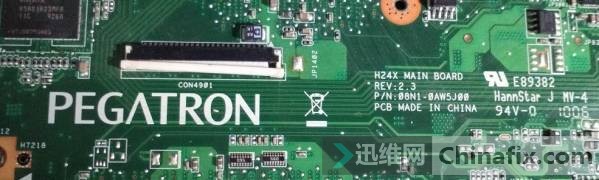

板号：H24X REV：2.3 和硕联合（华硕集团下属子公司）代工：芯片组：GM45+ICH9+NV独显，此机器在电脑维修培训论坛有点位图是2.0的，与本机版本号对不上，无法完全参照此点位图修。
故障现象：拿来的原始故障是不触发，同行送来的二修机。

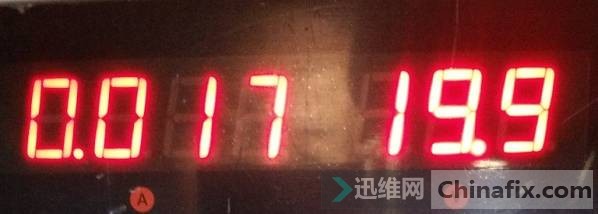

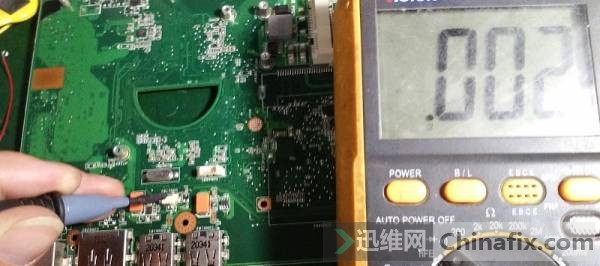

维修过程：迅速拆机后，发现EC已经被换过，多个电源芯片有被焊过的迹象。测各个供电无明显短路，插上电源，待机电流0.017正常，如下图：

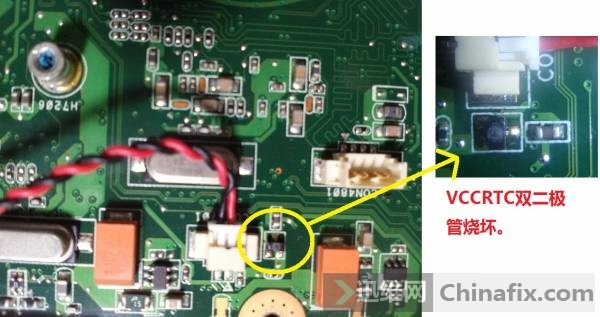

此时按开关无任何反应，接下来按时序查待机条件，发现南桥的32.768KHZ无波形，继续查VCCRTC供电，发现双二极管已经烧坏。如下图：
此时以为捡到了便宜，赶紧从料板找了个双二极管装上，插上电源，按开关还是无反应。测量VCCRTC供电的对地值，发现短路了，看来南桥也挂了，如下图：

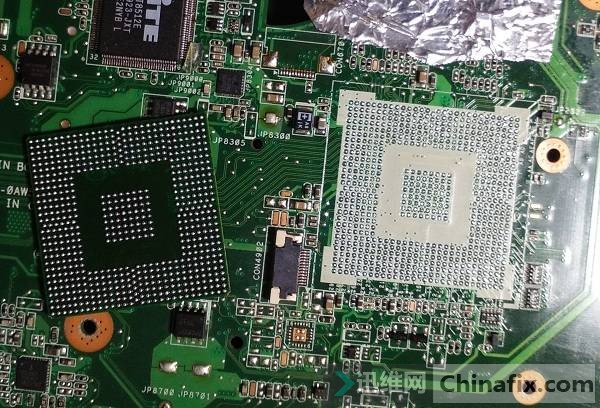

拆掉南桥，重新找了个南桥植好：

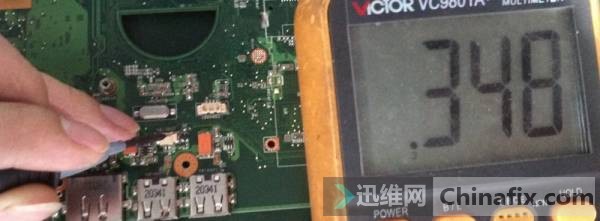

换好南桥后再测VCCRTC对值，发现已经恢复正常，如下图：

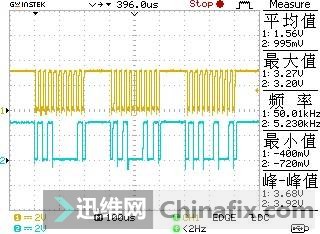

此时再次通电触发，电流一路跳变，已经接近亮机的节奏，测EDID波形也有了，如下图：

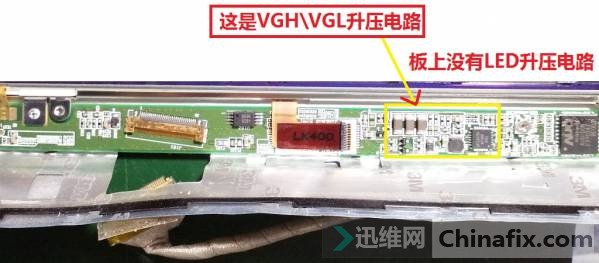

能测到EDID说有主板可正常发出显示信号了，于是插上屏后，发现黑屏（屏内有图像无背光），难道屏坏了？屏接口的定义与点位图又对不上，本想拆开屏幕，直接在屏的逻辑板上查背光条件和修背光电路。拆开屏后发现是 LED屏（B133EW07），而且屏上根本没有LED升压电路，如下图：

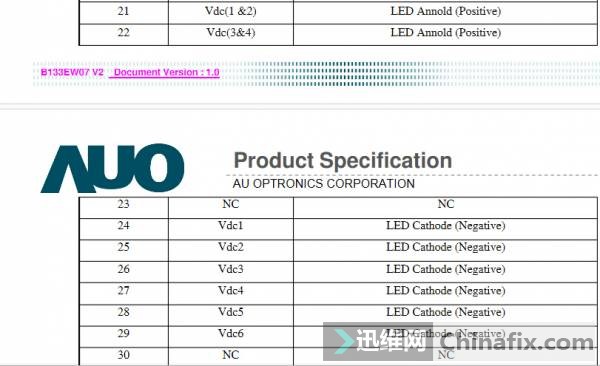

屏上没有LED升压电路，难道在主板上？百度上找到这个屏的接口定义证实一下，发现从21 脚到29脚全是LED灯检测。如下图：:

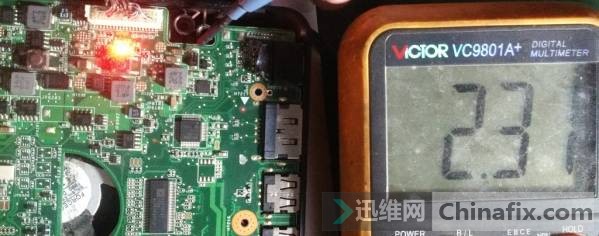

这下完全可以确定这个屏的LED背光升压电路应该是做在主板上了，正好在主板屏接口的旁边有个由一电感、升压二极管、升压电容和一小方块芯片（D6583）组成的电路，估计就是LED升压电路，实测升压二极管的负极只有2.31V（明显不对）。如下图：

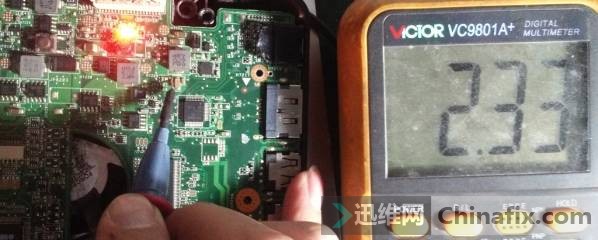

再测电感前端给升压电路供电的保险电阻，发现也只有2.33V，如下图：

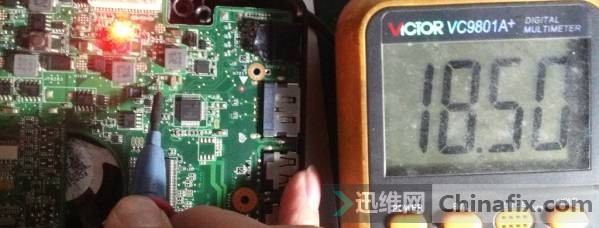

再测电阻前端发现有18.5V，如下图：

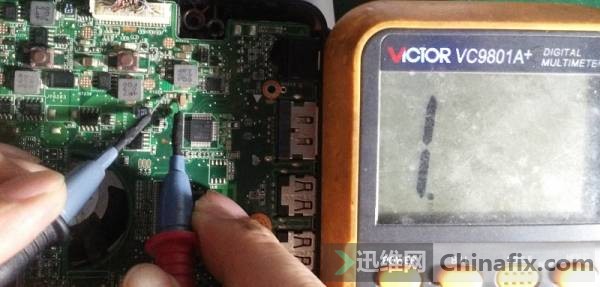

此时判断该保险电阻应该损坏，实测保险电阻两端为无穷大，如下图：

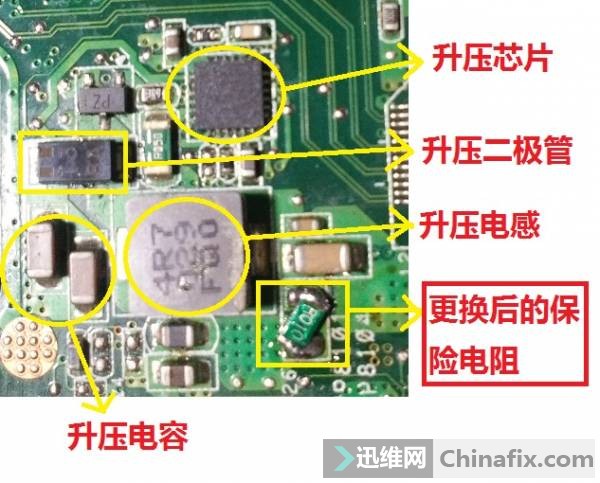

直接更换此电阻，如下图：
直接更换此电阻，如下图：

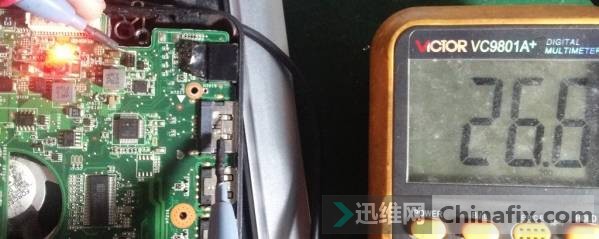

更换保险电阻后，升压二极管的负极正常输出了26.6V电压给LED背光供电。如下图：

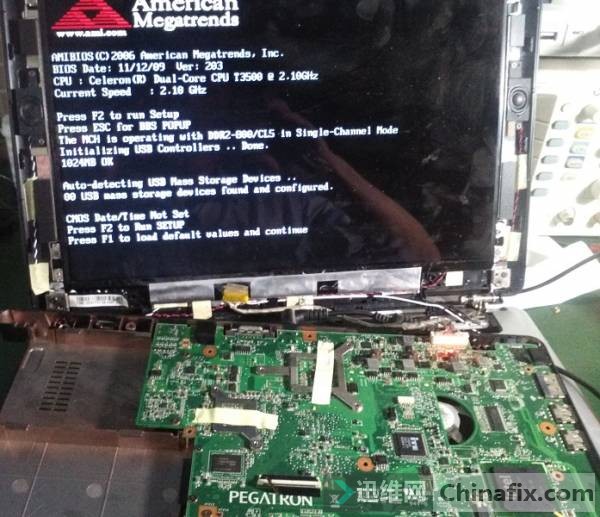

接上屏后，正常亮机。
接上屏后，正常亮机。
