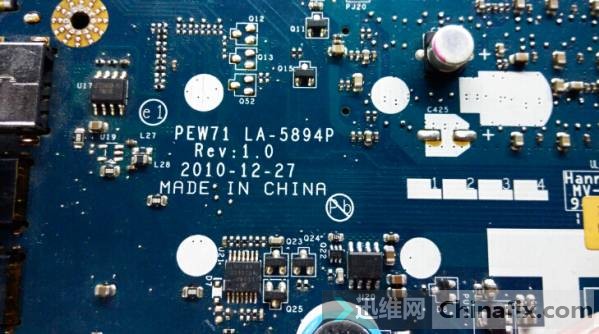

机器型号：ACER 5742 板号：la-5894p
首先拆了CPU 内存，打值，各大电感无明显短路，USB数据线正常。上电，待机0.02A。3V 5V应该有了，测开关电压17V，这么高？按开关有17-0-17跳变。在迅维电脑维修培训网查图纸，开关信号ON/OFF经过肖特基二极管后，由+3VALW上拉，不可能有17V这么高啊。算了，先查一下EC 32脚 ON/OFF开关信号吧。实测，3.3-0-3.3跳变正常。那就不管开关电压了。随它去吧，不烧EC就行。
接下来，EC 117脚 PBTN_OUT#， 按开关，保持3.3V 无反应。看来就是他的问题了。此信号为EC收到开关信号后，发给南桥的上电请求信号。此信号没发出，问题就在EC这边。先查EC工作条件。AVCC，3.3V正常。ECRST# 3.3V正常，晶振两脚，一脚1.8V左右，一脚1.2V左右。有压差应该正常。有波波顺便抓一下，（图片当时没拍）。波形，一脚是稍微偏一点的正弦波，频率32.776KHz 正常，另一脚无波形。问题在晶振？换晶振，换谐振电容，波形依旧。难道问题出在EC上？
且慢，EC工作条件还有一个 就是程序。EC的BIOS。刷个BIOS先。进基地的笔记本维修培训论坛找了个BIOS刷上，波形依旧，PBTN_OUT#电压依旧。波波抓BIOS 1 2 5 6脚都有波形，说明已经读取BIOS了。换EC吧，找了个新的 换上。依然涛声依旧，到这思路卡住了。
没办法了，先放一放，回头查查触发的其他条件吧，VCCRTC，RTCRST，STCRST , RSMRST#。查下来只有PBTN_OUT#不对。问题还是在EC这边。再次回查EC工作条件，供电，复位，时钟，程序。抓BIOS 1256脚波形时，发现波形是断断续续的。再次找BIOS刷BIOS。问题一样，拆了BIOS打1256脚对地值，475左右正常， 换EC试试吧，再次找了个新的换上，抓BIOS波形，恢复正常。再测PBTN_OUT#，还没反应。
无意间看了一眼稳压电源。发现按开关后电流由0.02A 变为0.03A，多次尝试确实变了。再测PBTN_OUT#，多次触发发现，电压确实有跳变，不过很快就变回来了，之前以为是表笔没戳好，3.3-3.1-3.3，3.3-1.2-3.3，3.3-0.几-3.3. 按上开关5 6次之后 就变成3.3-0.0几持续低电平，再按继续重复。虽然不正常，但可以确定，PBTN_OUT#已经出来了，接下来就到桥了。
触发条件之前都查了没问题，直接加焊PCH。无果，怀疑桥出问题。该桥为HM55。之前碰到过坏的，但大多是进水烧短路了，这个坏的可能性很小。找找料板也没有这桥。摘下重植吧，摘完，处理完焊盘，植桥。完成。再测PBTN_OUT#，多次测，3.3-0-3.3正常了。漂亮，终于有进展了。修好它的信心更近一步了。测各大供电，内存1.5V 出来了，还有个1.8V的电压 也有了。测到CPU供电时发现0。打开图纸，查条件。

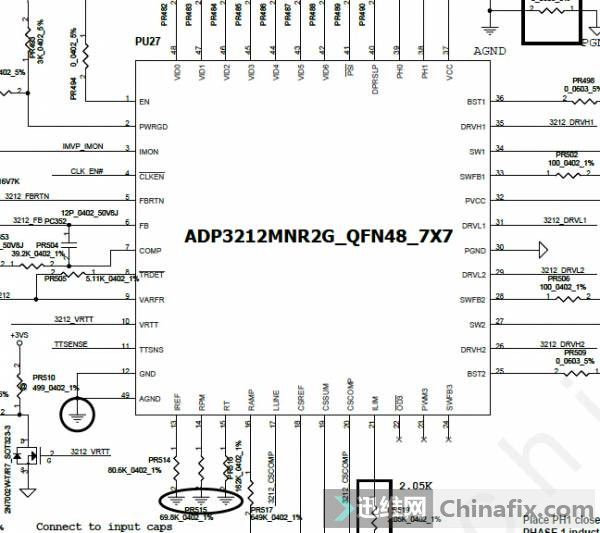

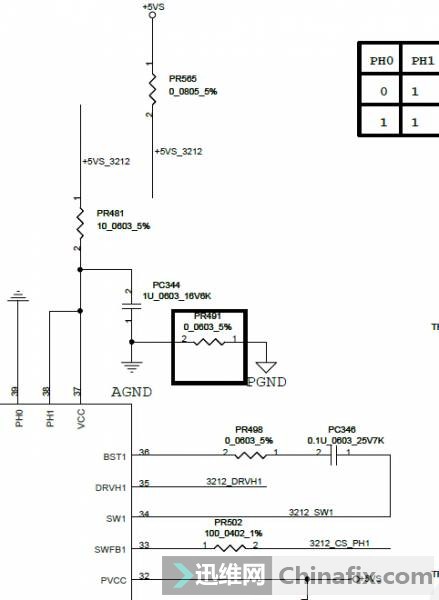

1脚EN 很显眼，先测他3.3V正常。之后找供电，外围找了一圈没看到B+。只有32 脚PVCC和37 脚VCC，外部都是+5VS供电，此芯片只需要5V 供电就可以？

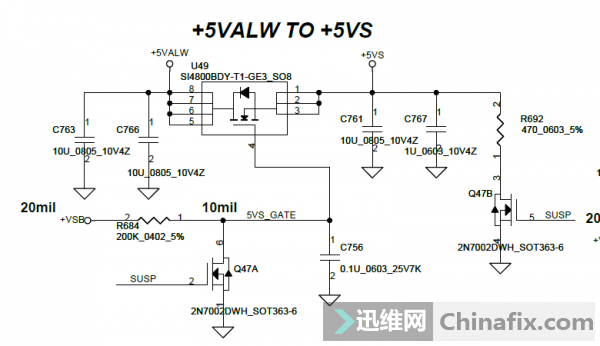

实测电压只有1.1V左右。去查来源。发现由+5VLAW转换而来

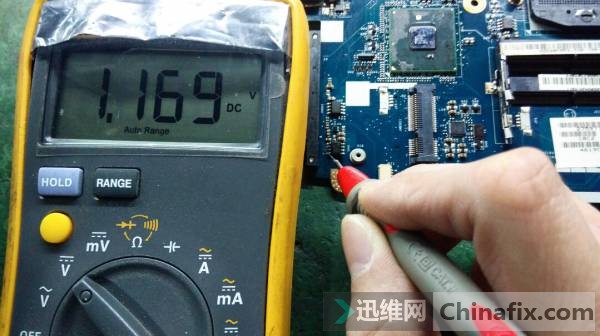

实测，U49 G极 1.1V低电平（如图）。D极有5V，S极1.1V，管子未导通。
因该板无点位，无丝印R684找不到在哪。直接测SUSP为低电平，此处被图纸误导，走了个大弯路。一般来说SUSP不带#号，正常工作应该为高电平。当时也没分析电路原理，直接奔SUSP去了。

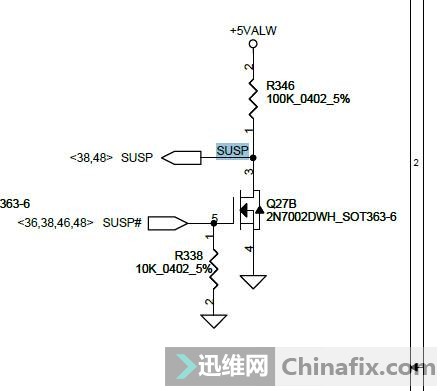

此处，SUSP#此信号为EC发出，用于开启二级电压的。经Q27B 转换为SUSP。EC上测SUSP#，3.3V高电平。再次让#号误导，认为应该为低电平才对。好吧，又回到EC了。EC发出SUSP#的前提是 收到桥返回来的SLP_S3# 信号。

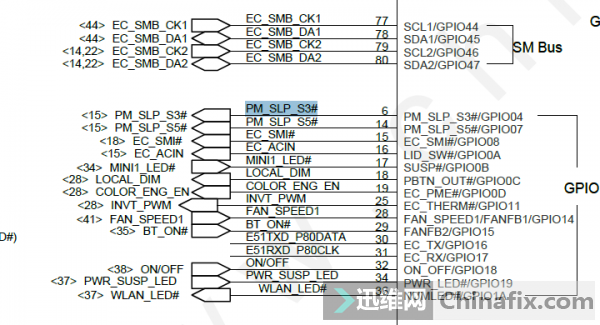

实测，SLP_S3# 3.3V ,顺便测了SLP_S5# 也是3.3V，说明桥已经返回了，还是EC坏了吗？莫急，再来刷个EC BIOS吧，现象一样，不过在待机状态下测了一下EC 6脚，发现是3.3V，这不对啊。SLP信号待机时应该为低电平的。SLP信号为系统深度睡眠状态信号，触发后会依次置高，表示退出深度睡眠进入正常工作状态。关机时会依次被置低。刷回上个EC BIOS，现象一样，经多次测试，发现SLP信号在触发时会有瞬间低高低跳变。
上示波器抓波，显示确实触发瞬间有3.3-0-3.3的跳变，时间很短。这个现象虽然不正常，但是桥确实发出SLP信号了。难道还是EC，芯片订到假的了，坏这么多。换个EC 虽然很快，看图纸查SUSP# 都去哪里了。看到这发现不对了。

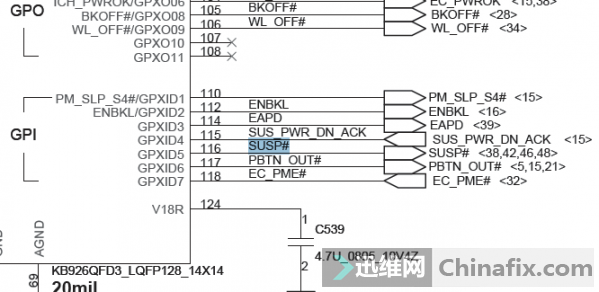

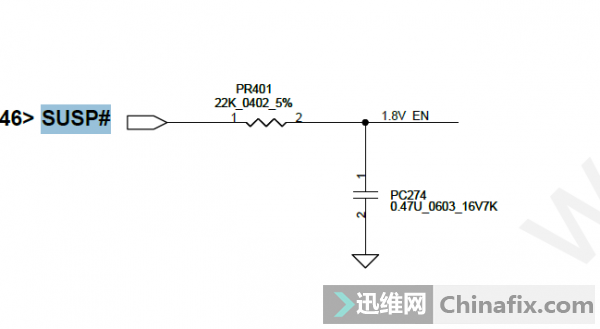

SUSP#送到芯片PU20，开启1.8V供电，供电的开启信号一般都是高电平的。看到这儿顿时醒悟，图纸有误！SUSP# 就应该是高电平。在回EC 116脚测，待机时，该脚为0V，触发后为3.3V，正常。还好没换EC，芯片OK的。再次回到+5VALW转+5VS。SUSP低电平，Q47A 截止，+VSB 高电平送至U49 G极，使其完全导通。+5VALW转换为+5VS，但是实测U49G极只有1.1V，看来问题出在+VSB，查来源。

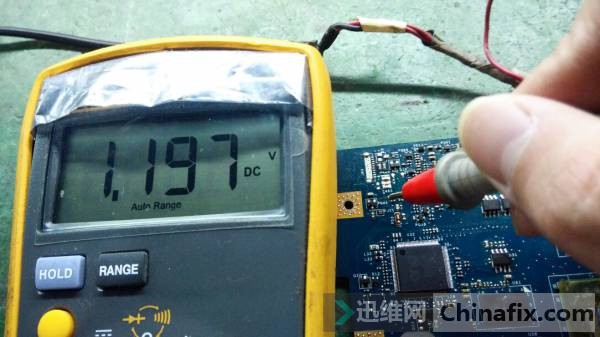

公共点B+经PQ44转换为+VSBP，再过一隔离点更名为+VSB。实测，PQ45 G极3.2V，PQ45导通，拉低PQ44 G极，使PQ44导通。B+转换为+VSBP。下面是测试结果。PQ44 G极1.197V。

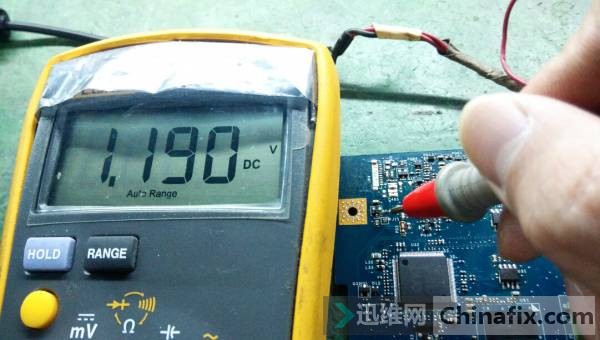

PQ44 D极1.190V。

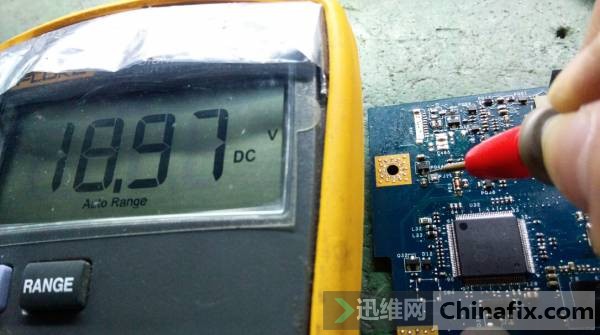

PQ44 S极18.9V

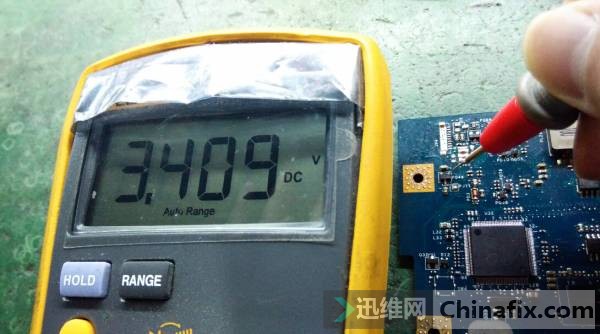

G级为低电平，管子却没导通，因此判定PQ44损坏。更换PQ44。电压恢复正常，G极 3.4V 。

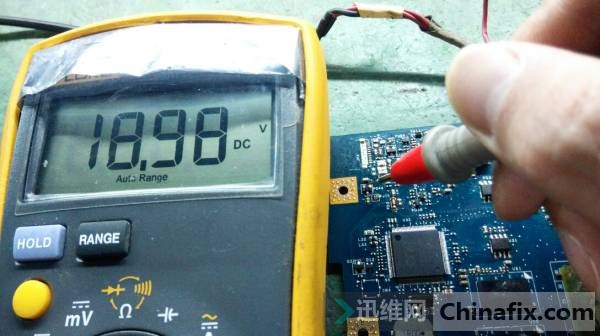

D极18.9V

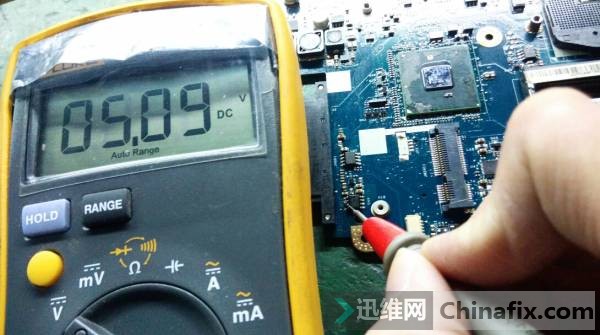

再次测U49 S极5V 也出来了。

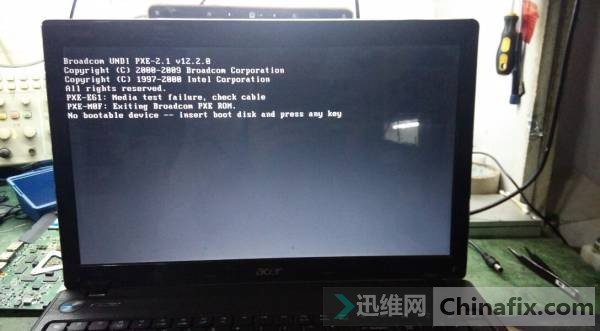

触发电流上到0.07A，之后掉到0.02A，上CPU内存试试吧，惊喜的是发生了，电流刷刷上去了。木哈哈。貌似好了，上屏。再次触发，电流跑的很欢畅，屏也亮了。
总结： 此板虽然是三修板，但按照时序来一步一步查，仔细看图，分析原理，图纸不可尽信，只要够细心，有耐性，并不难解决。不过EC BIOS刷来刷去N遍，期间还干坏一个BIOS芯片。
