机子是同行接的，接手的时候显卡被动过，他上手换了个全新216-0728018（这个芯片价值不菲）显卡，故障依旧，怕是被人动过手脚不敢修了，让我上。特别说明，该机子独显芯片管理显示接口。

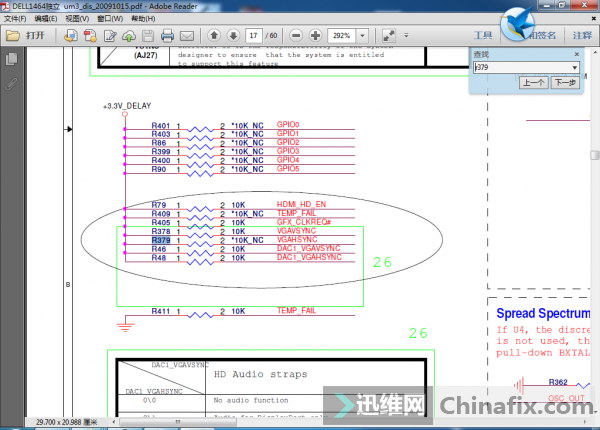

上手，先目测显卡周边有无掉件错件，发现两个电阻R377 R379位置有点偏了。从电脑维修培训网下载好图纸，对比图纸，发现这两个电阻错位了,R377被换到了R378的位置，R378的被换到了R3379的位置，赶紧换回来。通电测试，故障依旧。
问了下同行，换芯片的时候有没有碰到边上的原件，他说没有。①万用表检测显卡PCI_E总线对地值正常；②示波器检测内存复位信号，SMB_DATA数据线波形能读到4次左右的DATA波形，内存排阻有数据波，判断已经过内存；③检查EDID_DATA数据线波形，有3.3V无波，还未过显卡。④万用表检查LVDS总线对地值均正常，检查显卡所有供电均正常；这里只能确定机子已经跑码而档代码了。

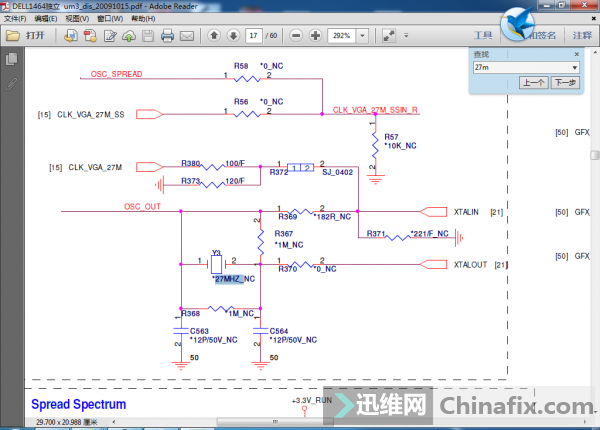

按照档代码的来修，最小系统法：尝试性的刷了下PCH_BIOS，故障依旧。拆掉声卡，网卡，读卡器芯片，故障依旧。理了下头绪：CPU在工作条件满足以后才能开始跑码，跑码能过内存，说明CPU，PCH，EC的核心功能是好的，核心条件也是满足的。档代码无非是①原件工作条件不满足；②原件损坏;③BIOS程序模块坏掉。想到这里，返回去检查显卡的时钟，复位信号。显卡芯片218-0728018这边的27M晶振未装，应该是采用PCH发过来的27M基准时钟，查图：
找到R380，仔细一看，电阻不见了，马上重新装了上去，立马亮机。
