品牌：LENOVO昭阳型号：V360 板号：LA 36 MB REF：2.0（纬创资通）故障现象：不通电。

故障分析：因为I系列的笔记本接触的相当的少，有点摸不清楚其工作流程，暂且先按先待机、中供电、时钟、后复位的次序列来进行维修；因其没有待机电流，所说先查其待机芯片；

维修过程：医生看病用的是“望、闻、问、切、治”，咱们修本用的是“问、看、测、”，先对客户进行故障原因询问，然后打发走客户，电脑维修培训论坛找到图纸。进行第二步：‘看’，经过对“上帝”的询问，大致在心里有了个谱，拆机后看看有没有进液、腐蚀、烧灼、撞件、掉件或者维修过的痕迹；第三步：检测（常用用工具有万用表、电烙铁、热风炝、示波器、放大镜、镊子等）；前两个阶段已经完全确定，没有任何问题；下面进行第三阶段的详细分析：首先要知道此板的架构，只有了解了此内容，你才能对症下药；如图：

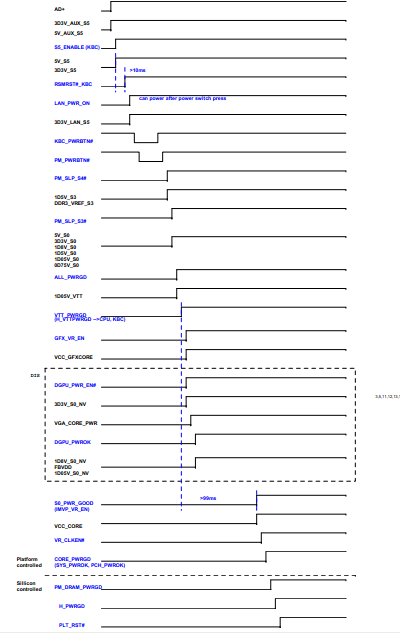

看图可知此为I系列架构图，CPU管理3代内存与独立显卡，而南桥管理其它，并且南桥通过SPI总线挂4M的BIOS，LPC总线上挂EC、Debug；而EC下面挂一个SPI的128KB的BIOS；接着来看其上电时序图：

由上图可知，待机部分包括：1 插入适配器所产生的一个公共点电压AD+；2：由待机芯片RT8223BGQW-GP所产生的3V线性与5V线性电压，同时由KBC NPC781EAODX-GP发过来的S5_ENABLE来开启系统下的3V、5V待机电压；并且产生虽后的RSMRST#-KBC；接着产生下面后续的系统电压。

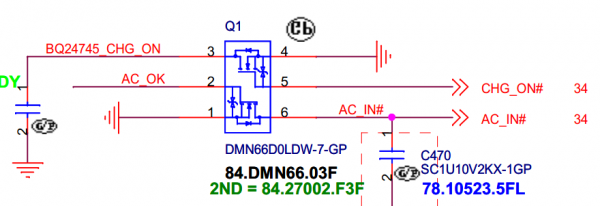

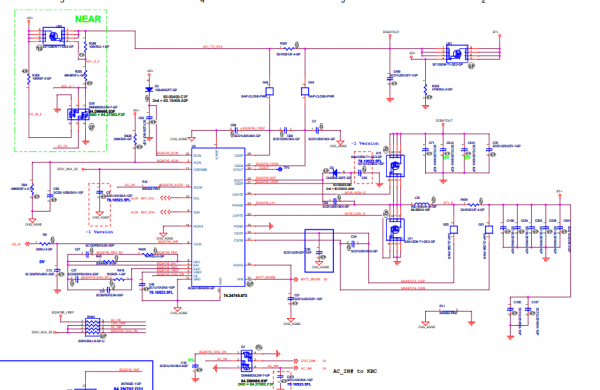

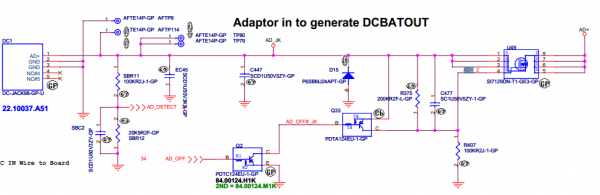

综合上述的大概分析，先来看看公共点电压AD+有没有出来，经实测为19.05V，并且由适配器出来的19V的电压经两个电阻分压产生ad_detect告诉EC，此时插入适配器；并且AD+电压到充电芯片给电池充电（这里有两个信号非常重要：一个是AC_OK为高电平，而BQ24745_CHG_ON为低电平时且检测到电池插入时才给电池充电，并由适配器供电；反之适配器插入时，而电池没有插入则充电芯片停止工作，而用电池时，没有插入适配器则有电池放电；

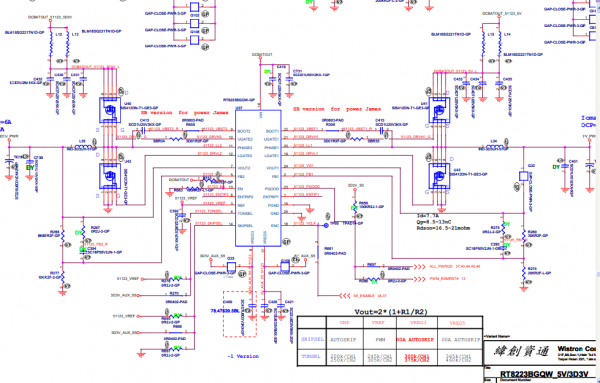

3D3V_AUX_S5与5V_AUX_S5的产生：由公共点过来的DCBATOUT电压供至待机芯片RT8223的主供电脚VIN，并且由R313与R663串联分压得到一个5.44V的高电压信号51123_EN供至13脚的EN，同时51123_EN又兵分两路供至其1脚与6脚，同时由芯片内部的REF脚产生一个高电平的基准电压，而从8脚与17脚产生3V与5V的线性电压，并做为其4脚与14脚的供电；

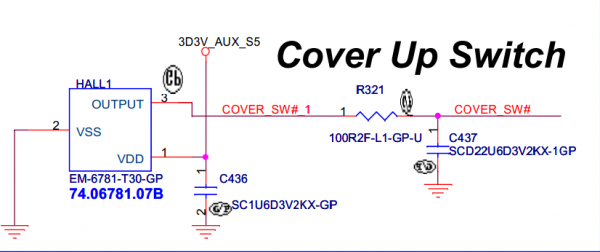

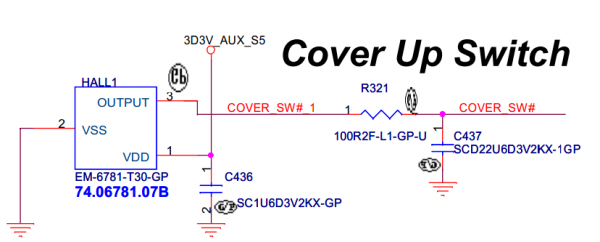

当3D3V_AUX_S5与5V_AUX_S5产生后会供至EC做为EC前期的供电，同时也做为RTC电路的供电；同进也给EC下面挂的128M的BIOS供电；当EC供电正常，由内部时钟电路起振产生时钟频率，同时由3D3V_AUX_S5经排阻上拉产生ECRST#的复位供至EC复位脚；当其供电、时钟、复位正常后将从EC下面的BIOS芯片中读取程序来定义KBC中的一些GPIO脚；当EC当中的GPIO脚有了定义之后，会发出S5_ENABLE去到待机芯片的3V、5V待机电压开启脚，当芯片条件都满足后产生3D3V_PW R与5V_PWR供至桥、EC、SYS的4M的BIOS；

当EC得到了3D3V_S5的待机电压后，并且通过LPC总线得知南桥此时已得到3D3V_S5的待机电压后会发出一个KBC_RSMRST#经电路转换产生PM_RSMRST#告诉南桥待机电压，同时按下开关键产生一个KBC_PWRBTN#由3D3V_AUX_S5经RN2上拉送往EC，并由EC发出一个PM_PWRBTN#的信号送往南桥后，产生后续的S3电压；

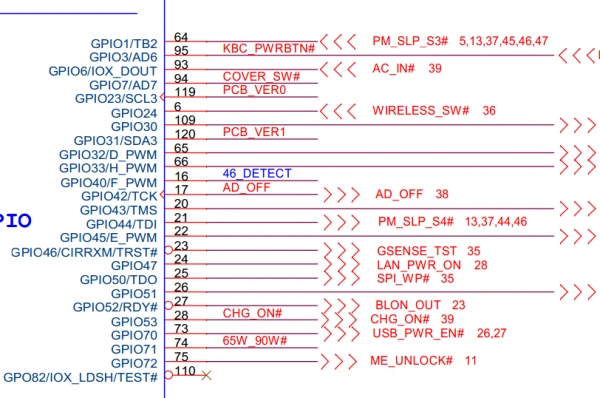

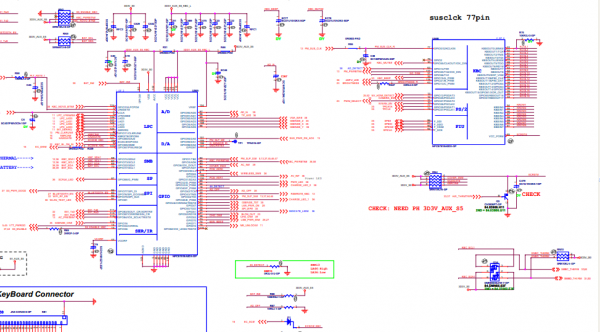

总结：由以上所分析，经实测EC下挂的BIOS有供电，没波形，刷其BIOS程序后还是有供电仍无波形，怀疑BIOS损坏、或者断线；经替换无果，返过头来继续查EC的93脚的AC_IN#与28脚CHG_ON#，由于EC没有读到BIOS程序，所以无法定义GPIO脚，两脚应该均分低电平即无电压；可是实测其CHG_ON#有高电平，判断EC坏！换之OK！
