板号好像是K43YL ，机器是进水的二修机。

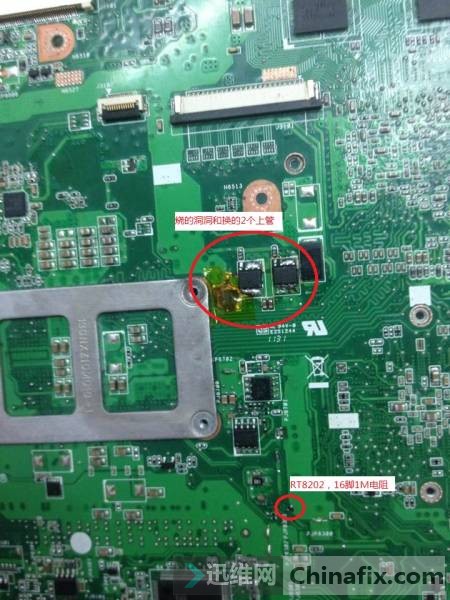

板烧了个洞，有大短。。修复前的照片没有拍。
先把板层大短给一点点刮开，一直到没有大短为止，到此机器可以自动触发电流0.3A左右。

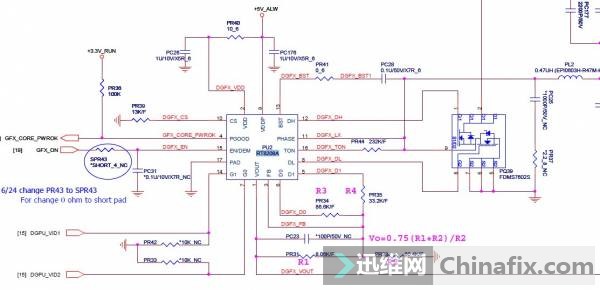

大短附近的一个PWR供电上下管都动过，芯片是(FG=)，测量没有电压出来。发现是显卡的供电。因为没有图纸，只有找芯片的PDF了，随便搜了一张R02A的广达图纸.
测量供电5V，开启3.3V都有，BST升压有4.5V，检测反馈都正常，示波器打上下管G极，自动开机时没有一点反应，直接换芯片，再通电瞬间，尼玛大电流。就直接再把4个上下管统统换掉，通电，不短路了，电流到0.5几了，测量显卡供电出来了，有0.8V左右。。再看看主板上发现到CPU的一个电感没有电压，应该是总线供电，还有一个CPU核心供电CPU集显供电么有。。

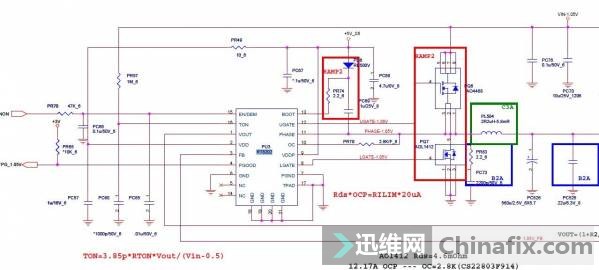

发现总线供电芯片是(DJ=)RT8202.找到芯片的PDF测量发现除了一个20V过1M电阻没有电压，别的都正常，换掉电阻OK，1.05V出来。上图有标识。

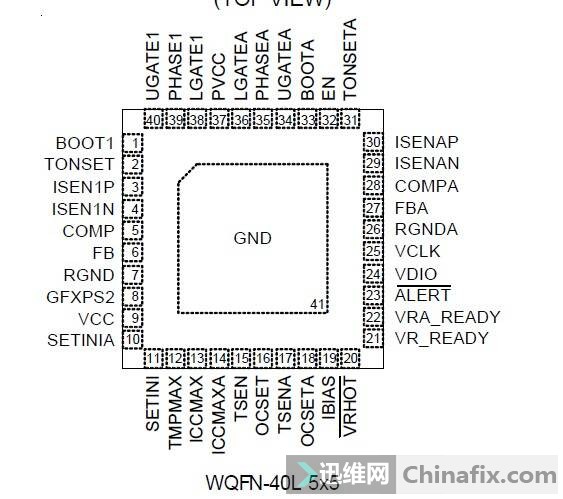

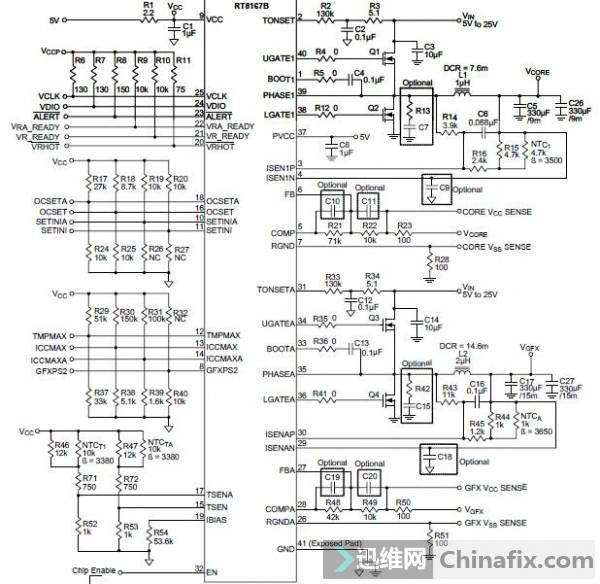

再看CPU供电芯片了，這图纸还是在论坛找到的RT8167B和我板上的RT8166B应该是通用的，就参考着修了。测量5V供电有，开启3.3有。VCLK，VDIO 也有1.05V的波波出来。。

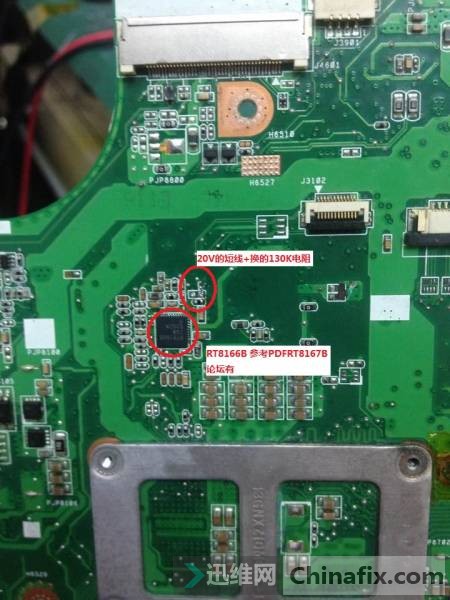

后来才发现2脚TONSET也是个供电，20V经过2个电阻，一个是0欧的走的是板线，一个是130K的，测量发现130K电阻无穷大了，换之。电流欢快的上扬，测量内存SCL有2次闪波，内存排阻一路欢快的波波不停闪烁，然后稳定下来。

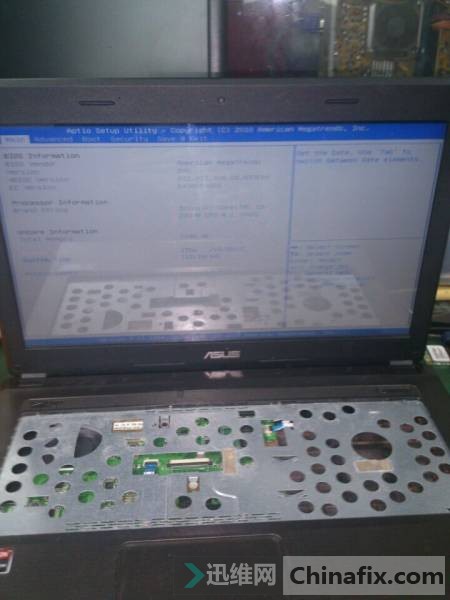

哈哈哈，运气真不错，主板烧了一个洞，居然修好了，本以为没得救了的。最后一张亮机的。此次维修，因为把握不大，所以示波器测量的波波就没有拍下来，有点美中不足。。大家如果看的觉得还可以就加加分吧，加分不扣自己的分，谢谢各位了。（文/迅维网http://www.chinafix.com/）
