联想IdeaPad Y510 拿来时待机0.1，感觉偏高，不触发，马上到论坛里搜图纸，竟然发现只有点位图{:soso_e126:}，询问杨老师也无果，汗了{:soso_e110:}。。
还是先拆机，虽然没有图纸，这个板是华硕代工的，所以就有个好处，待机芯片基本是51020，待机的时序基本都差不多。就参照了华硕F80S的图纸，加上这个机子的点位图开修了

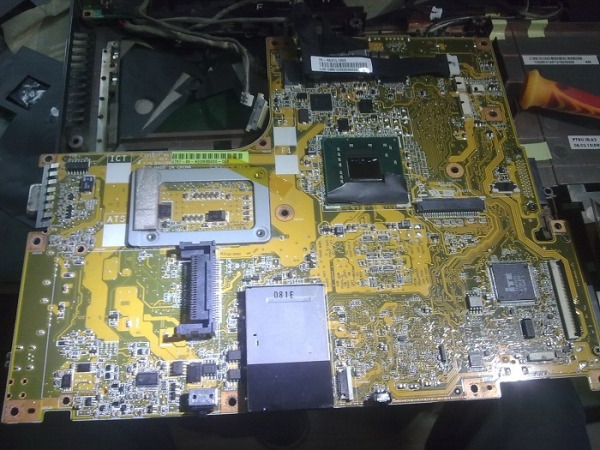

机子拆开，先找了了待机大电感
用万用表测量无电压，并且阻值有100多，所以判断没有短路。
就只能往前查了，通过点位图找到了待机芯片51020的方位
就只能往前查了，通过点位图找到了待机芯片51020的方位

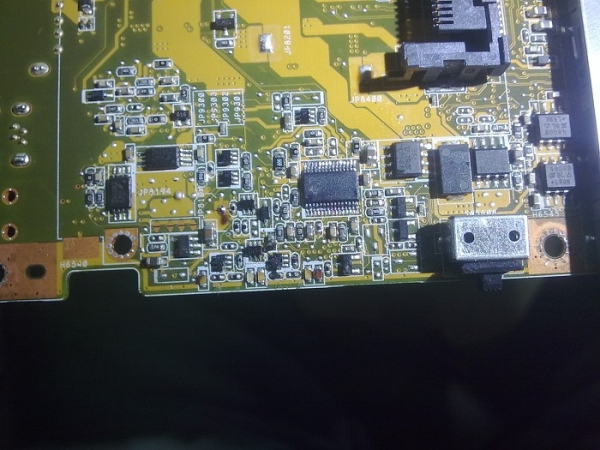

这个芯片在一个PCI卡槽底下，拆下卡槽就看见了。
一级级往前查，参考其它图纸，先查22脚的线性5V，发现只有1.2V，而且51020芯片发烫。可是阻值有450，应该没有短路，由于没有图纸很不好查，就索性去仓库领个了51020换上，发现还是一样{:soso_e117:}，看来是后及的问题，参考了下其它图纸。
一级级往前查，参考其它图纸，先查22脚的线性5V，发现只有1.2V，而且51020芯片发烫。可是阻值有450，应该没有短路，由于没有图纸很不好查，就索性去仓库领个了51020换上，发现还是一样{:soso_e117:}，看来是后及的问题，参考了下其它图纸。

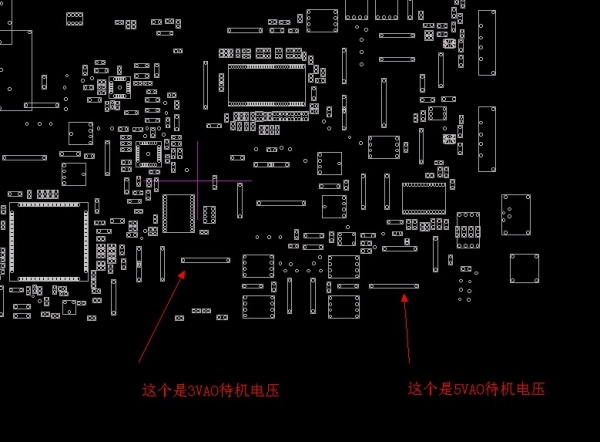

一般华硕的设计是，先出一个+5VAO的线性电压，然后由+5VAO这个电压转换成+3VAO根+5VA，通过点位图先找到了+5VA这个转换点，将锡点断开，发现+5VAO还是1.2V，然后就转向了+3VAO，找到后打其阻值发现为2，大短路啊{:soso_e126:}，然来是这个电压把+5VAO给拉低了。

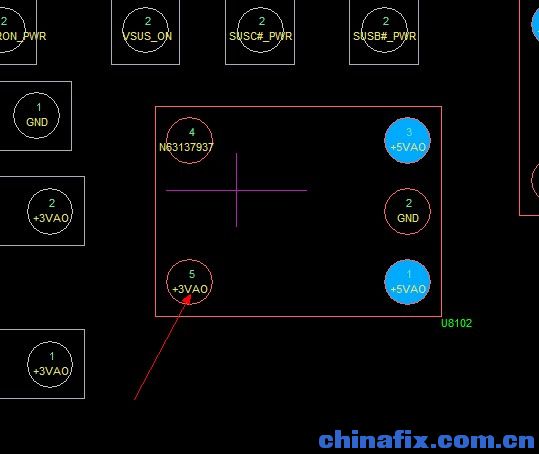

然后确定了是+3VAO的后极短路，然后又结合点位图跟其它图纸确定+3VAO一般都是要转换成+3VA去给EC等触发有关的芯片供电的。

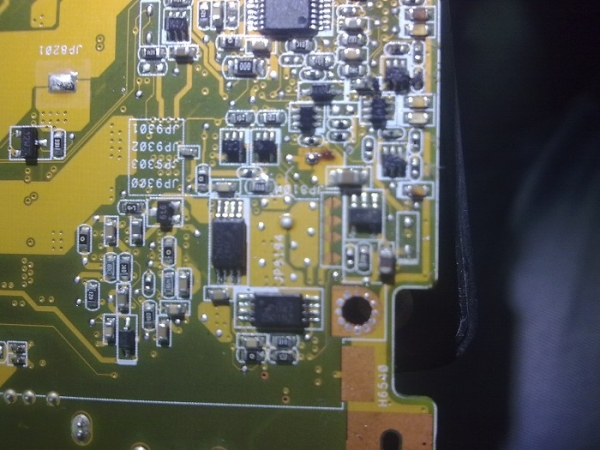

通过点位图找到了这个转换点，用烙铁将锡点断开发现，+3VAO还是短。
这时就想到，难道是+3VAO的滤波电容吗？？？？

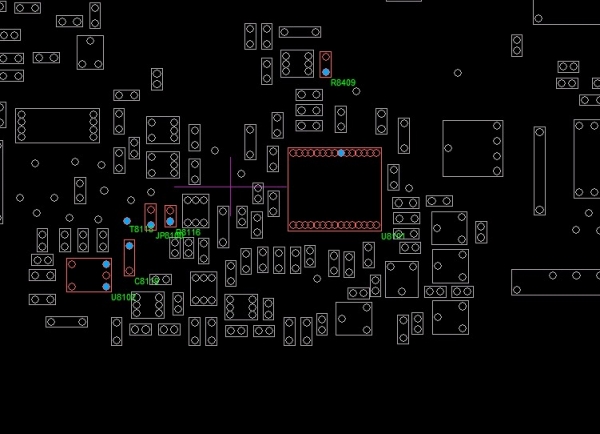

马上通过点位图找到跟+3VAO所连接的电容(
将这个点位图上显示C8120的电容拆掉后就不短了，测量拆下来的电容阻值只有2，确实短路了

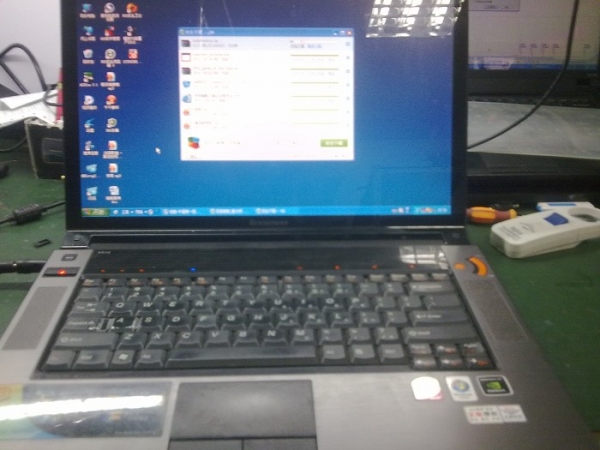

这时再去量51020的5V线性出来了，待机也变成了0.03了，触发开关亮机了
真的要感谢华硕主板大众化的设计{:soso_e113:}8
