DELL M4040严重进水，腐蚀,多处飞线维修！

来源：电脑维修培训发表时间：2014-04-04 浏览次数：

DELL M4040 AMD集成U，独立显卡。板号：DQ15 AMD
商家拿来的，看外观，整机灰尘很多，键盘有些发霉的痕迹，估计进水了，立即拆机，果然，腐蚀得很严重，不知进水放了几天了

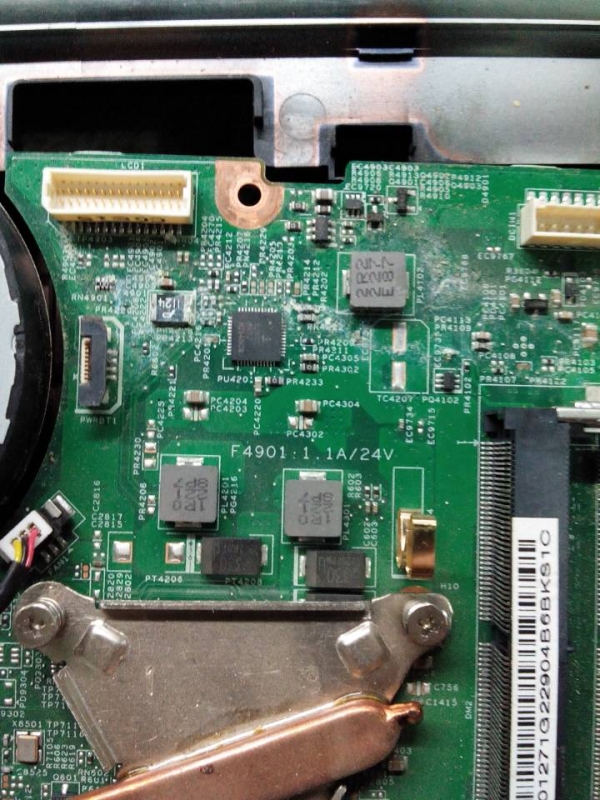

由于商家拿来没说进水，所以先给商家说下情况，取下主板，发现CPU供电芯片、内存、CMOS电池，显卡供电芯片这些地方都严重腐蚀了，先来个大清理，各个地方有掉件，电容、电阻接触点都发黑了，还有网卡芯片业遭殃了。引脚都有腐蚀掉盘。
测各个地方无短路，于是通电测试下，没待机电流！测公共点有电压，TPS51125A主供电也有了，8脚VREG3和17脚vreg5都正常了。但就是没待机电流，奇怪！这先不管了，先还是把腐蚀掉了的地方补下件，RTC这个地方，u6003、R6006、R6031腐蚀换掉了，看了下上电时序，

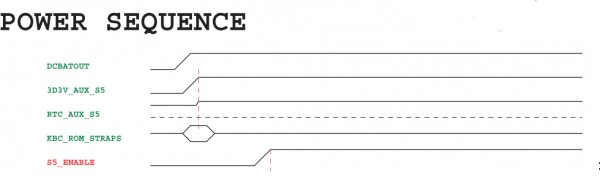

POWER SEQUENCE

3D3V_AUX_S5正常输出后，哪就是该查RTC_AUX_S5，

查看RTC_AUX_S5由u6003的3脚去了EC和桥，查CE的75脚无电压，打阻止断线，于是飞线，上电待机出来了，按开关也上电到0.5A就不动了，测各个电感，只有显卡供电无，也不怪，这里刚好腐蚀了，哪就一个个的查吧，

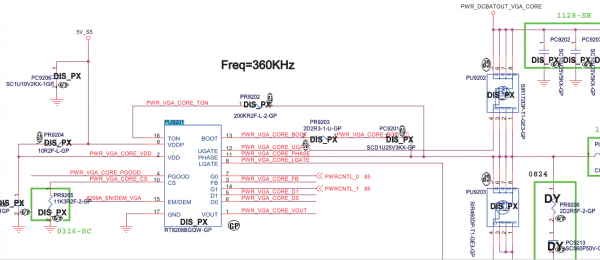

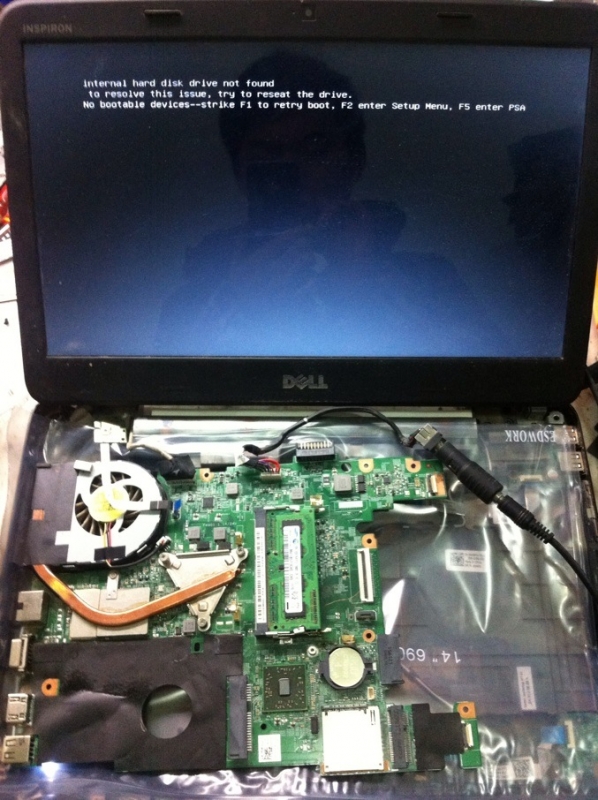

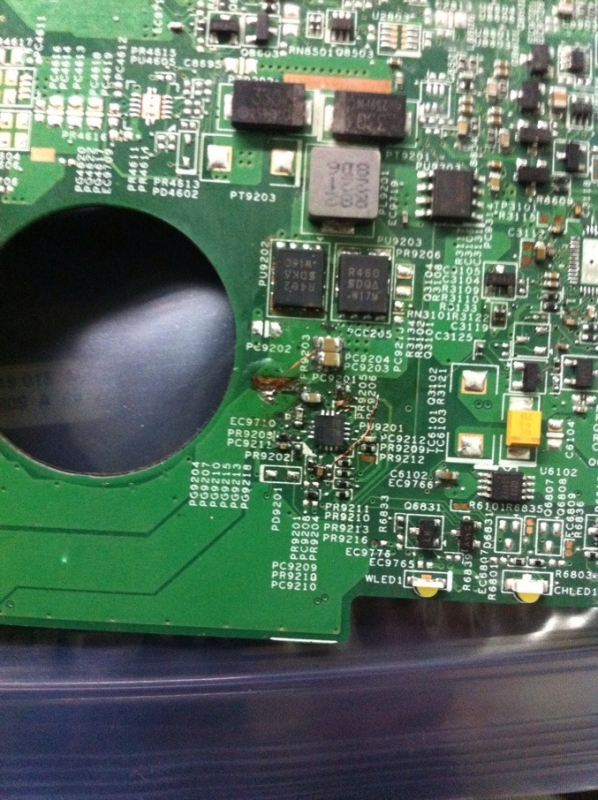

9脚VDDP和2脚VDD这里已经断线了，飞好线后有5V了，15脚EM/DEM有3.3V,13脚BOOT也有4.08V，但还是没输出显卡供电，难道芯片坏了？换了一个还是一样，哎，咋这样呢？后来又仔细看了看，这里还有个地方怎么没看见呢，显卡供电芯片的上管D级断线了啊，立即把线飞上，上电，刷刷刷，电流上去了，看电流1.2几，亮了啦。哈哈！维修结束，本来不抱什么希望的，结果还是运气好，又修好咯！
