在老师那领了一块板回来，一看全板到处被干过，多处少件，连锡，元件装反。好在老师说只修3/5V待机。
直接把3/5V之外的公共点全断开。打了待机电感对地值基本正常，检查了无不允许上电情况。就直接上电了，结果没公共点

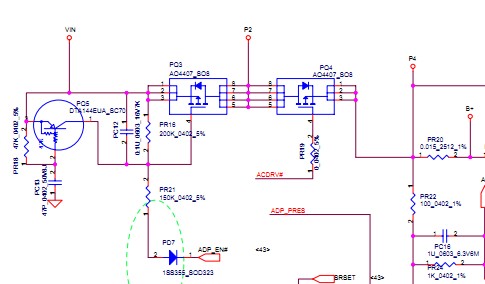

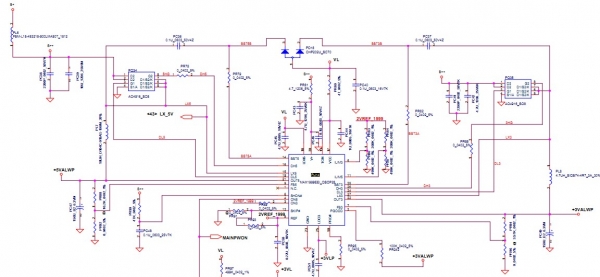

直接把ADP_EN#拉到地。公共点有电了，但是过流了。直接把3/5v上下管干掉。还短，接着干芯片。干掉MAX1999后公共点正常了。以为芯片坏了，就去领一新换上，还是不行，就把芯片取下来检查一下外围正常在焊上去检查焊接正常。上电结果涛声依旧。没思路了。开始看电路思考了，芯片自身没坏，焊接正常。难道是芯片工作了之后引起过流的，打一下LDO3/5V对地值基本正常.没办法了，只有断开shdn#.在上电，公共点终于正常了。那么就确定是芯片工作之后的问题了，那就有希望了，撬起LDO3/5V脚在焊上SHDN#,上电公共点也正常了。下一步用镊子短接18脚和焊盘，在上电。又过流了，问题终于确定了。就是LDO5的负载出了问题。那就一路一路来整了，1.断开PR80 不行2.断开PD18不行3.断开PR97不行4.去掉PC40 PC45还是不行。不急VL还去了别的地方PU3A直接干掉PU3A上电终于正常了。补上所有元件，不装两路PWM的上管（这里用的是复合管PQ34PQ35）上电测20脚19V 6脚18.8V
18脚5V 17脚5.023V 8脚2.002V 25脚 3.3V 3脚1.99V 4脚5.023V 14脚4.829V 28脚4.8V 直接装上管。上电两路PWM正常输出。
18脚5V 17脚5.023V 8脚2.002V 25脚 3.3V 3脚1.99V 4脚5.023V 14脚4.829V 28脚4.8V 直接装上管。上电两路PWM正常输出。

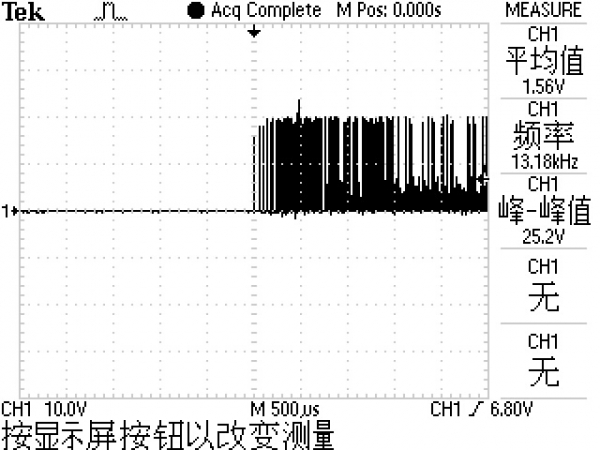

电感前端波形
在这要说的就是装芯片大电流，不装正常，换了还是不行。我们就断开SHDN#或EN判断是芯片坏还工作之后不正常。仅为我们菜鸟交流学习老手飘过。
