机器型号：联想V470。I5的处理器
故障：待机有点高0.02。。。不触发。。。
速度拆机把板子取出来一番神看，呵呵~~~~发现了一些小端倪

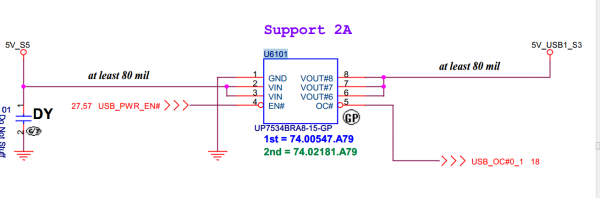

看到U6101这个小芯片上面突出一个小包，嘿嘿~~直接测量USB口发现对地阻值为0...先不管其他的，找到一个问题解决一个。。拆掉U6101后发现还是短路的哦~~在仔细看看USB口没有问题哦~~那只有滤波电容咯~~。拆掉跟USB供电相连的一个有极性的滤波电容后此处不短了，HOHO..然后测个大电感尤其是3V,5V的看看有没有短路的~~一切正常。。那就接电看看。当接入可调电源时此机器的待机有0.02变为0.01。。。暗自点头这样待机才算正常嘛。。想着是不是应该好了。当按下开关后依然不触发。NND看来没那么容易哦！不说别的直接去EC

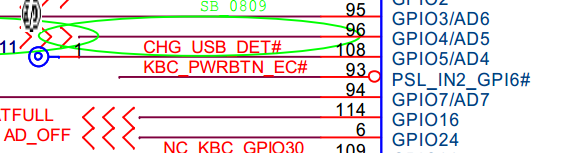

看KBC_PWRBTN_EC#这个信号这个就是触发信号测的有3.3V电压按下也有跳变，说明EC收到了触发信号。。为什么不触发呢~~现在我们就要看看EC的工作条件是否满足了!!老样子哦测供电始终复位。。这个EC有个特点就是在待机的时候会发出S5_ENABLE这个信号来开启3v5V的，这里说明EC的待机条件都满足了哦~~不然EC也不会发出这个S5_ENABLE信号的！！看了一下这个板子是纬创代工的哦~~那我们就根据纬创的时序来找找为什么他不触发呢~~~一般的时序都是按下开关后触发信号去触发EC然后EC再去触发南桥。。想了一下会不会是南桥的事呢~~先别着急哦~~动桥那是没办法了才做的事~~纬创时序是这样说的：当按下开关键触发EC，EC发出PM_PWRBTN# 当南桥收到此信号后就会发出 s4 s3 信号，这里我只说一下重点
看RSMRST#_KBC这个信号这个是重点哦~！EC20脚。前面说了待机是正常的哦，当按下开关EC收到触发信号就会发出RSMRST#_KBC这个信号去触发南桥的哦~~当我去测量20脚时此脚没有电压~~HOHO又被我找到了~~然后我测得此脚的阻值正常，没有短路。。那就好咯~~~先把EC干掉再说~！当换完EC后触发正常上电亮机。。呵呵~~再说一下。我找老变天都没找到此EC的晶振。看此EC没有外接晶振！。。。小故障让别修的话也就分分钟的事，但是我就喜欢这个找到问题所在，呵呵~~希望对一些小小白有所帮助。。。。最后祝所有维修人员元旦快乐！在新的一年里维修顺利~~嘿嘿~~！！！大家别栗色哦~~加分哦~~~！！！！
给大家分享下图纸和bios 链接：http://www.chinafix.com/forum.php?mod=viewthread&tid=732463
