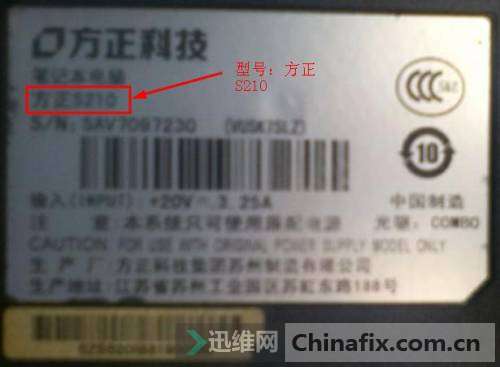

机型：方正S210
板号：志合S20II1
故障现象：无待机，不触发

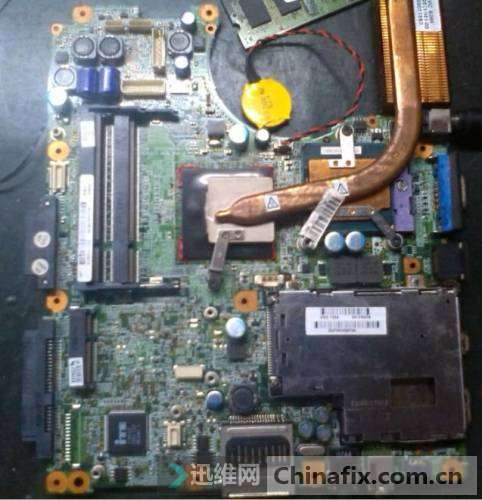

下面是主板全貌：

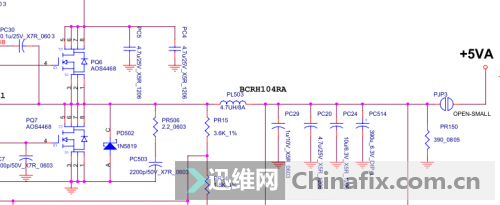

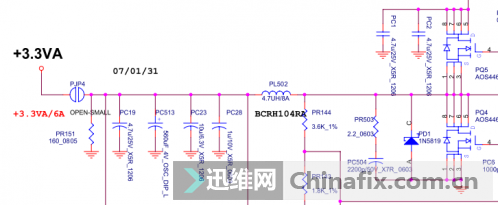

这机器是一同行送来的，而且比较急，机器也已被同行拆开完了，搞不定了才抱到我这里，我接过机器，裸板插上可调电源，发现待机只有0.001，这电流也太低了，直接测得PL502（+3.3VA）、PL503（+5VA）这两个电感均无待机电压，测得PQ5、PQ6这两个上管D极有18.8V电压（说明公共点正常）

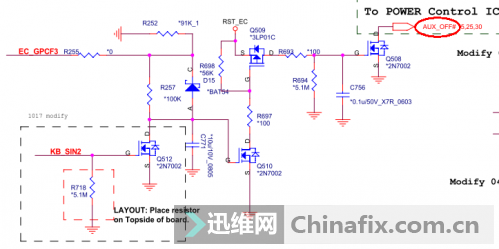

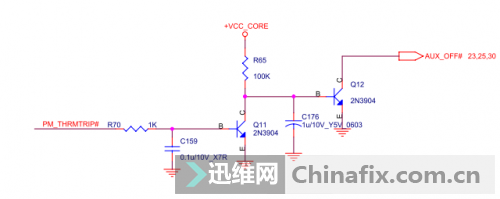

那到底是什么原因导致无+3.3VA、+5VA待机电压呢？接下来查这个待机芯片MAX8744的工作条件吧：

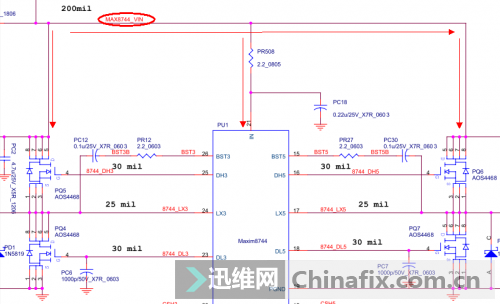

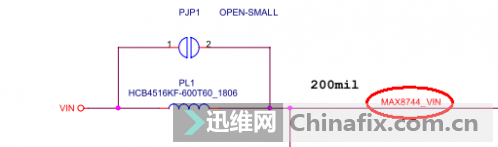

公共点VIN电压经过PL1后改名为MAX8744-VIN，

这个MAX8744-VIN电压分成几路，一路直接送给两个上管D极（实测电压正常），另一路经过PR508电阻送给MAX8744的第21脚IN作为芯片的工作电压（实测电压正常），

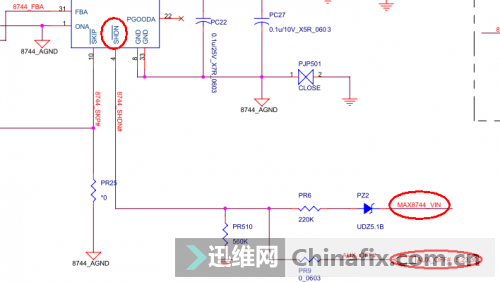

还有一路送给PZ2稳压二极管的负极，如下图：
