TOSHIBA M115 开机掉电维修一例
外地同行送修的疑难故障板一片，描述故障是开机正常，但是持续时间不长后就掉电到待机状态，可以重复触发。不管机器在什么工作状态下，都会掉电。根据掉电后可以再次触发的现象来看，基本可以排除是温度保护电路的保护动作（因为根据这个机器的电路设计，如果是温度保护有效，那么，待机电压的开启信号也会被拉低，机器肯定也就不能触发了）。再联系客户送修前的维修过程，已经判断出来，引起掉电的原因是因为南桥的 RSMRST#被拉低，导致机器的 SLP_S5#和SLP_S3#都被拉低，直接进入了 S5 状态。因为 RSMRST#这个信号是由 EC 芯片发给南桥的，而 EC 并没有相关的控制信号，排查了很长时间，也没有找到直接的控制信号，那么最大的可能就是 EC 工作异常导致 RSMRST#被拉低，要判断这个情况是否是导致掉电的原因很简单，直接取消 EC 对 RSMRST#的控制，用另外的信号来作为南桥返回挂起电路的复位信号。想到就做吧，于是先断开从 EC 到南桥的线路，然后在这个信号的南桥端通过一个 1K 的电阻直接连接到+3VAL 这个电压，然后再次上电，机器自动触发了，这个是意料中的事情，然后让机器一直维持开机状态，一分钟，两分钟。。一直五。分钟都没掉电，看来确实是因为 EC 拉低了 RSMRST#而导致的掉电。这个时候，虽然机器能正常工作，但是客户肯定不能接受，因为只要一插上适配器，机器就会自动触发开机，只有另外想办法了。

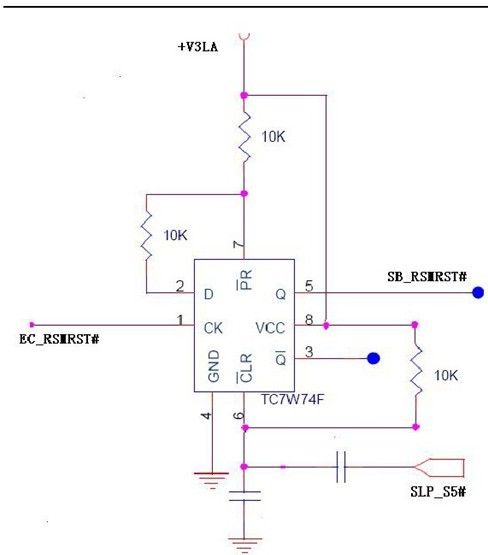

找到问题的根源，事情就好办了，找一个时序和 RSMRST#这个信号类似的信号来代替它就行了，但是仔细一思考，此路不通，因为这个机器的 SUS 供电是在待机就送出的，而RSMRST#却是在触发之后才发出的，没有在时序上与 RSMRST#这个信号类似的其他信号了，那么就只有另外造一个电路来提供合乎时序的 RSMRST#这个信号了，参考了 ASUS 的设计思路，画了个草图出来，随后就是照图施工，一个小时后，电路构造完成，上电，机器待机正常，触发，后续上电，跑码一切正常，拷机 10 分钟后没有问题，按下开关关机，也没有问题，功能完美实现。。。 附上修改的电路图，具体的工作原理，请大家先自行琢磨。。
