今日接到上海同行发来 TOSHIBA A200 主板一片，先前描述故障是待机正常，按下开关后，电源指示灯熄灭，随后开始东芝那个著名的故障：闪黄灯。。。先不管那么多，接通电源，漂亮的蓝色指示灯亮了起来，按下开关，灯马上熄灭，然后马上
变成了黄色的灯一闪一闪，记录下黄灯代码是 92H。按习惯，先上网找图纸，找了一大圈，没有结果，只有先参考我仅有的一个老旧的报错代码，对应的报错信息是 B15V voltage is9.50 V or less with the power being turned on，那么应该是某一个 B 电压产生不正常或者反馈不正常了。先满板的打阻值，所有大电感和电容的对地阻值都很正常，那就先看看主要电压的产生情况吧。。这个板的设计很好，电源芯片在主板的正面，所有的电感在对应的背面，。相对很集中，查起来很方便。。先看看电源芯片，采用了 5 个MAX1993E（这样多好啊，。用的全部是一样的芯片，我们准备备件多方便啊），一个 39A118，一个 MAX1981。主板背面对应的位置有 7 个大电感。先上电看看是不是有哪一路电压产生不正常。按下开关后，先测量 MAX1981 对应的电感，因为这个是 CPU 核心供电，应该是最后产生的一路电压，电感上没有任何动静，那就往前查吧，其他 6 个大电感，有 2 个上面也没有任何的动静，问题肯定出在这 2 个对应的电路上了。。跑了一下线路，对应的电源芯片分别是不认识的那个。39A118 和标号为 IC9250 的 MAX1993E，先查查不认识的那个家伙吧，上网查了一圈，找不到对应的 PDF 文档，但是无意中找到一个 MB39A119 的资料，打开一样，呵呵，居然是个充电管理芯片，而且脚位与板子上的 39A118 一致，看来这个是充电芯片，可以先不管了，只要看 IC9250 了，MAX1993E 这个芯片见过，IBM 的 T43 就是用的它，打开 T43 的图纸，找到几个关键的测量点，芯片 14，19，22 脚的供电和 23 脚的开启信号，上电后测试，供电已经全部正常，但是开启信号一直没有送到，看来问题出在这里了。没有图纸，只有按习惯思维，考虑这个开启信号是由 EC 送来的，于是用万用表准备来跑线路，谁知道，居然发现这个点对地阻值只有大概 4 欧，哈哈，短路了，这就好办了，一个字：烧！焊好线，连上万用电源，慢慢调高电压，调到 3.3V 了，电流还之上到 0.4A，看来短路的情况不严重，多烧一段时间吧。

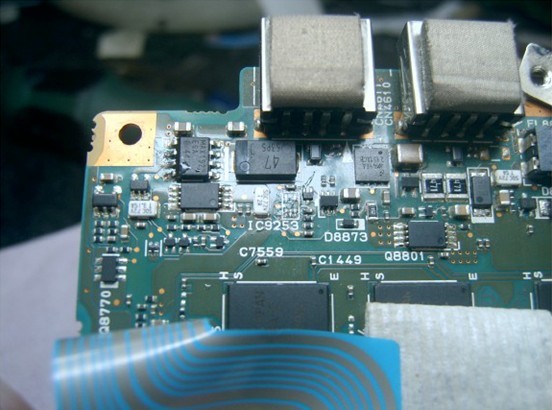

过了一分钟，开始到处摸摸，电源芯片和 EC 周围没有任何温度升高的地方，奇怪了，只有扩大搜索范围，当摸到电源接口后面时，发现电路板有微微的温度升高的地方，这里是一片空白的地方，看来短路的元件在它背面，换到背面摸摸，温度也基本一样，温温的，哦，不对，几个大元件中间还有几个小芝麻元件在那里，手指头都伸不进，于是侧着指头，用力压了下去，刚一碰到那几个小东西，就烫的我手一缩，乖乖，幸好烧的时间不长，没有烫起泡来。赶紧断了电，再趁热摸那几个小东西，发现元凶是一个最小封装的 5 脚元件，量了下通断，发现 IC9250 的开启信号就是由它的 4 脚发出的，元件上标的是 LX1，这个东西实在太小了，一般的主板上根本就没有，刚好有个 SONY 的料板，找找看吧，结果找了一大圈也没找到同样的。根据经验，在电源开启电路中，采用的不是与门就是或门电路，这都好板，不行就把后送来的那个信号直接连到输出脚就是了，于是拆了这个小芝麻，量它的 1 脚和 2 脚的线路，却发现 1 脚居然是个空脚，难道这个东西是个非门吗？那也好办，加个反向电路就是。于是直接上电，看看 1 脚和 2 脚的电平状态，谁知道和我猜想的又不一样，1 脚肯定一直为低，2 脚居然是个高电平信号，看来这个东西是个缓冲器了，又找不到同样的元件，怎么办呢？缓冲器主要的作用不久是延时嘛，我加个延时就行了啊，于是，找来一个 103 的电阻（我就爱用这个，价格便宜量又足，什么板上都能找到）和一个同样大小的电容，准备加个延时电路，装的时候才发现，地方实在太小了，那个元件的 3 个脚加一起也就不到 2 毫米的宽度，根 本 就 没 办 法 装 进 这 2 个 小 号 的 贴 片 元 件 。。。
