机器型号:COMPAQ 511
代工厂:英业达
板号:VULCAIN 6050A2257101
故障描述:进液,不开机
检测与维修:
接机,由于是进液,没多想直接叫小弟拆机.拆开后,,呵呵,这主板,,没法看了..整个系统电源部分大面积严重腐蚀 51125 的好多引脚已经腐蚀没有了,,清洗一遍后,机器好多了.拆了.所有掉脚的芯片换了..小件换了,,断线补了,,这些简单的 就不说了,,全处理好,,接下来是什么了?对,整机短路排除,结果发现公共点对地数值明显偏小,只有 6 欧.结果发现+V3A 上管 Q2023 损坏,更换后,上电,待机 0.3A 左右,明显偏大,,示波器测量发现 Q2023 驱动频率 200K 以上,在测+V5A 只有几十 K,呵呵,故障很明显.3V 输出电流偏大,,手摸 3V 负载,发现网卡巨热,,,拆了好了,在通电 0.02,正常的加电电流上了一点点到 0.04A 左右掉电示波器监控发现掉电时+V3A有明显的抖动,初步判断负向的抖动脉充来自于+V3A 的转换开关打开以后,经测量发现 Q39的 4 脚+V3S 对地短路,这个好办..烧吧..加电烧发现时钟芯片巨热,,断开 L518 后+V3S 阻值恢复正常,更换时钟芯片 后,在通电,不愿看到的事情发生了.机器大短,发现公共点再次短路,加电压烧 .无果,烧的时候发现烧机的电流很不稳定,,忽大忽小,,目 测主板发现 PC 卡槽后面有一小块 PCB 明显有一个小起包,下面有发黑的迹像,呵呵,英业达的机器就这个样子,不用想了,用刀把那个小泡泡挑开,果然里面已经黑了.用刀把碳化的主板刮干净 ,发现已经烧穿了,在主板上掏了一个大洞终于把烧黑的地方都清理干净了 ,在测公共 点.果然已经不短路了通电,+V3A 正确产生.加电,绿灯亮起了,,,实测 PLTRST#也已经抬 高机器电流已经上到 0.8A 左右,然后掉电了,在开机机器又是加电到 0.8A 左右掉电,同时用示波器测量系统管理总线已经发现有脉充出现,呵呵,,心想,这肯定走码了...装好内存,,可是机器依然没有改观还是一样的故障 ,,上电 0.8A 掉电,换内存,换 U,自然无果,呵呵,,真正的麻烦维修开始了,,,

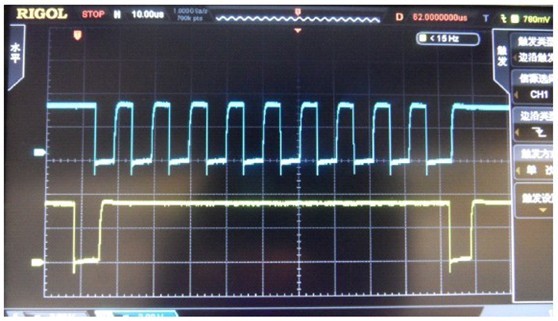

经过多次的反复测量我们发现一个现象,就是南桥在通过系统管理总线查找设备时,只有送出一小串地址,并且装不装内存,都没有变化,测量 了 IIC 总线的对地数值是正常的,越过电子开关测量南桥端也是正常的,于是我们怀疑这个动作并不是在查找内存,而经过我们以往维修这类机器,这种 HP 的机器一般 IIC 总线上送出的地一个地址,往往是查找 CLK 芯片的地址,一般芯片不同,地址不同,多半为 D2H,然后送偏移寄存器地址,然后进行相应的添值动作,来控制 CLK 芯片的各可编程端口的输出时钟频率,如 CPU 的 FSB 时钟,送给北桥 DDR 模块的 REF时钟,和调节一些锁向环的参数,,于是我们为了确定南桥现在是否在正常的进行相关的写值动作,于是我们用示波器捕捉了 IIC 总线上的地址,,结果如下图
图中我们清楚的看出,南桥确实有送出系统管理总线的查找动作,但是送出的设备地址是FFH.,由于系统管理总线上并没有这个设备 .所以.很自然的没有设备响应..于是我拆掉了CPU 在去测量系统管理总线.结果发现拆掉 CPU 后这个 SPD 上的波型没有了,确定了这是南桥发出的查找设备的动作,,,一点思路没有,,,,调转枪头,,测 LPC 总线.发现 LPC 上有有效的波型出现,,没办法 .写 BIOS ,无果,,换南桥 ,无果,,,,,,接下来该怎么办了?没招,,,这测测那量量群里问问,,各路维修高手请教一番.没结果 ,,扔一边去了,这段时间手气不好,,连续报费了 2 片板子,自己都没有信心了,扔了好久,没结果 ,中途也看过几眼,也没什么好的思路 ,,,已经报费了2 片了,,不忍心在继续了,今天无奈,拿出来看看,定了定神,仔细的想了想南桥能正确的发出系统管理总线上的查找设备的动作,初步可以确定 CPU 自身的代码也已经正确的取到,应该是已经开始 POST 了,,只是没有成功的提取到 BIOS 程序内的 POST 程序从而引起 POST 的过程出错了,,而具体是如何出错的呢.原因有几种 ,1 种就是 CPU 送出的信息就是错误的,,,另一种原因 .自然就是由于寻址通道中某些模块,,译码错误出现错误送到 南桥的信息错误,,导致南桥 SPD 上送出这个 FF 地址,费话说了一堆机器还没修好呢,到底是哪个地方译码出现了错误 ?首先是 FSB,测量了一遍..没有发现异常 ,,,GTLREF 正常 ,对 FSB 的一些控制线状态测量了一下也是正常的,其实我一开始也没有怀疑 FSB,因为我不相信 FSB 异常,机器能走这么长的代码,而不是单脉充,.DMI 总线.我也测量了 基本的工作条件物理连接正常的,设定和 DMI模块供电就免了,,因为 CPURST#都可以正常发出的,..接下来就是南桥到 EC 了这部分的可能性最大..我先测了 LPC 总线的对地数值 ,,结果没有异常 LPC 上的动作也是正常的...重点还是放在 EC 上了.南桥必竟已经换过了,首先确认 EC 的代码是否正确..,不上电测量 112 脚SCL_MAIN 有正常的动作,在测量与南桥的 LPC 接口工作条件,首先 49 脚的+V3S 正常,54 脚的 CLK_R3S_KBCPCI 正常的 33M, 53 脚的 NPCI_RESET#正确为高 LPCPD#为高..修到这的时候才注意到原来这个机器的 BIOS 是直接接在南桥下面的..走的是 SPI 的总线,于是马上测量了 BIOS 到南桥物理连接,正常 ,,,南桥的启动 BIOS 设定.也是正确的设定为 SPI 总线,,通电只能看到 SPI的 CLK 引脚闪了一下就没有了.郁闷 ,,,现在确定故障应该还是出现在南桥与 SPI 的接口上,,,查吧,,,对南桥的工作条件进行排除的同时对照点图,,发现问题了,,测量到时钟芯片 62 脚发给南桥的 CLK_3S_REF 的 14M 时,发现问题了..虽然 CLK 芯片 可以正确产生 14M 送给南桥,但是发现 CLK 芯片 引脚对地数值 502 然后跨过 R6472 脚对地数值522,R647 阻值 20 欧说明什么?呵呵找到点位,,,马上测量 CLK 芯片 到南桥的 14M 的 ICT 测
试点上,发现中间已经断线了,呵呵,同时去往 EC 的 59 脚的 14M 也断线了..,,肯定是挖洞的时候把这两条线挖断了...先找到南桥的 14M 的 ICT 测试点飞好引线,到南桥的.到 EC 的都飞好,,,

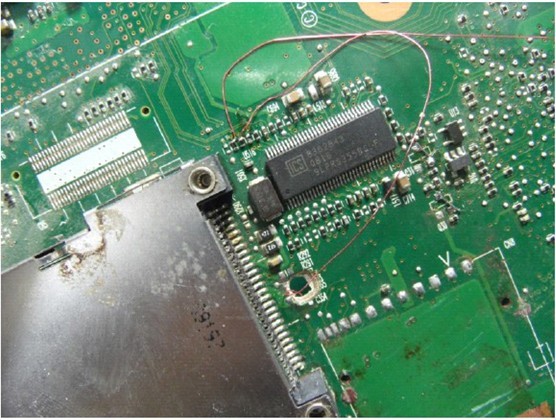

如下图

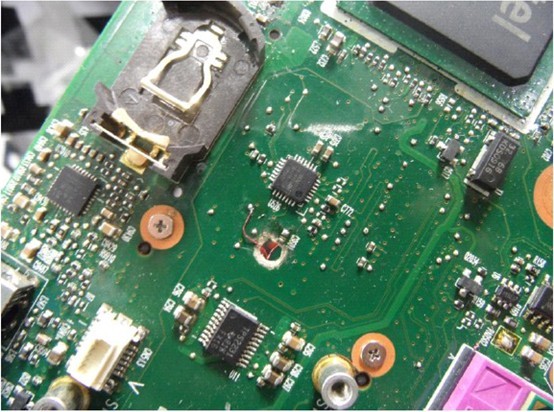

还有一个到南桥端的ICT测试点上的特写

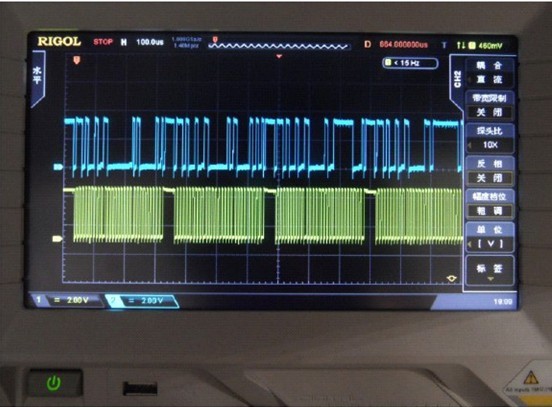

图中的洞,就是 VIN 短路 ,我扣掉的洞就在 CLK 芯片跟前,,,飞好线后,,,,通电,,,在看 SPD上的信息,,如下图了
不用想了,肯定 OK 了..在看 SPI 上..也已经出现了很长的一段波型 ,,装好内存,通电,,,机了...OK....
PS:ICH8 的南桥 14MREF 丢失,,不影响 PLTRST#,竟然还可以正确送 SPD.以前确实没有注意过.虽然走了不少弯路,也算长见识了.
