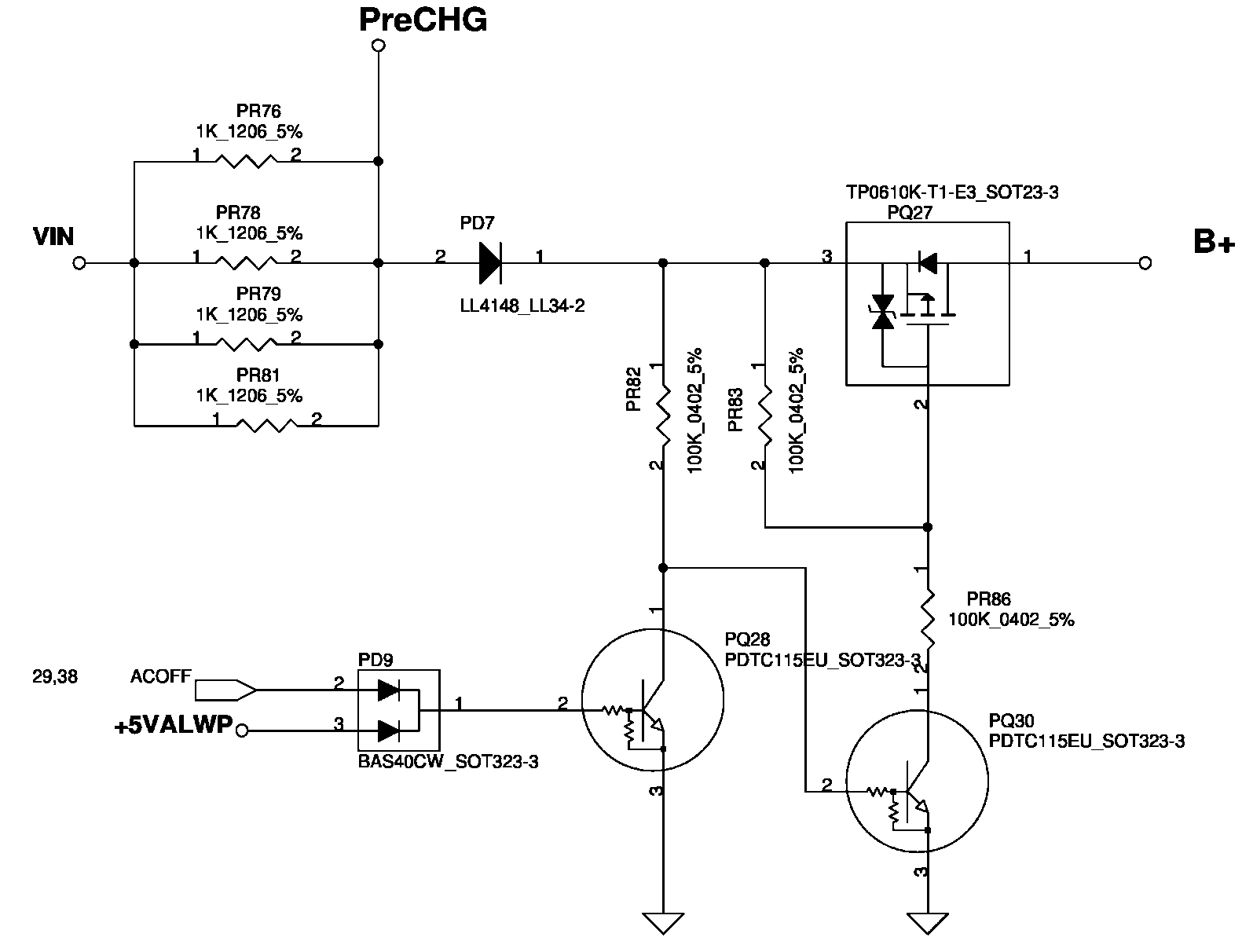

在GM45系列以上的仁宝主板中，部分机型的保护隔离和点火回路电路有所改变，以LA-6631P为例，看下面的分析：VIN越过四个并联的电阻到达PreCHG，此电压一路经过PD7和PQ27到B+，另一路经过PR43和PR47分压后送给PU4(ISL6251)的ACSET脚。
当适配器供电模式下，ACOFF为低，此时+5VALWP也未产生，PD9无法使PQ28导通，PD7过来的电经过PR82加给PQ30，PQ30导通，使PR83和PR86分压形成相对低电平，PQ27导通，产生小电流的B+。 （在电池供电时，ACOFF为高，或者+5VALWP正常产生后，此电路都会关闭。）

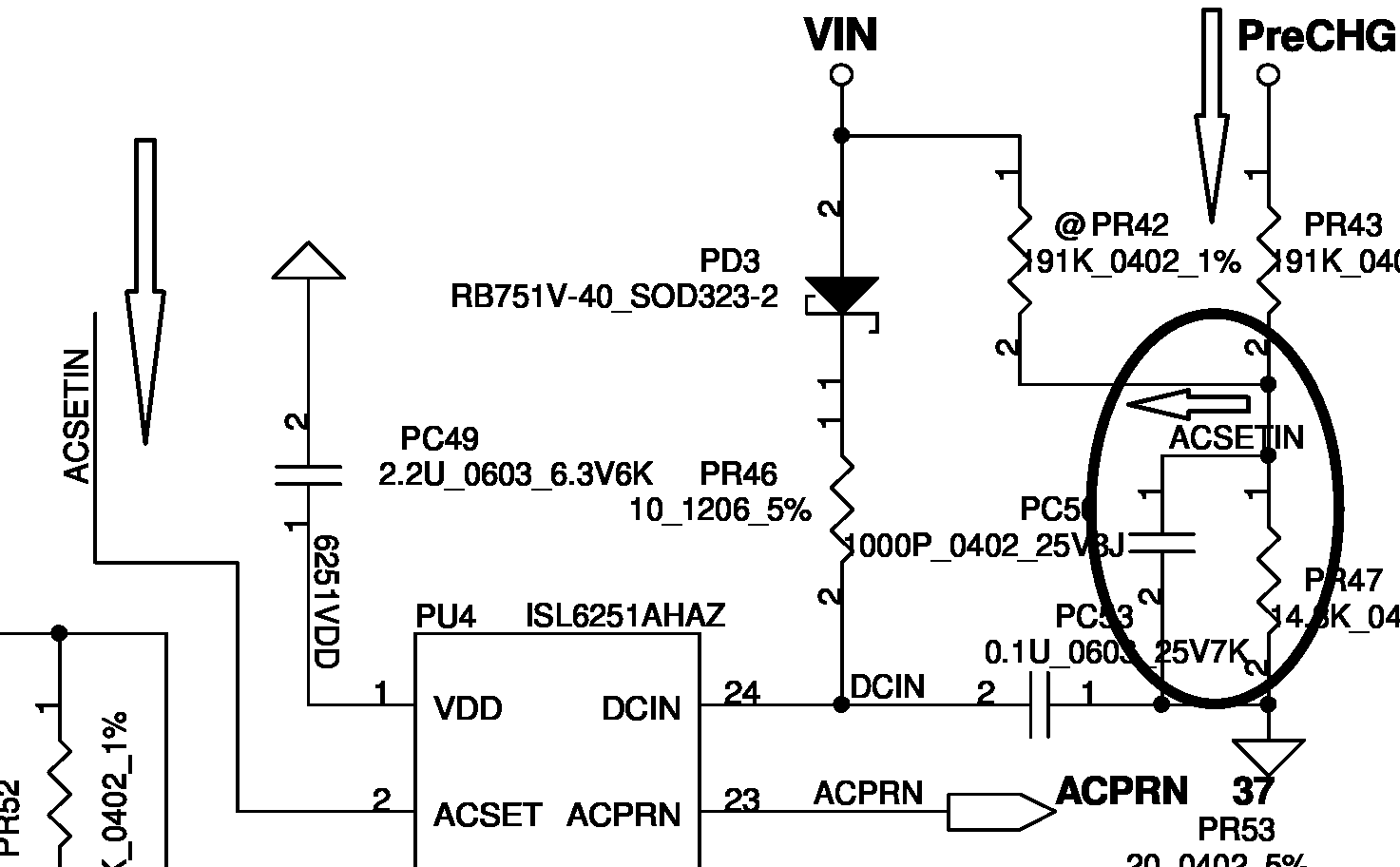

如果B+存在短路，电压被拉低，那么PreCHG同样会被拉低。因PD7的存在，PreCHG电压只会比B+高1V（经查，LL4148压降1V）。PRECHG经过分压，送到PU4(ISL6251)的ACSET。在ISL6251数据手册中有注明如下：
ACSET
ACSET is an AC adapter detection input. Connect to a resistor divider from the AC adapter output.
ACPRN
Open-drain output signals AC adapter is present. ACPRN pulls low when ACSET is higher than 1.26V; and pulled high when ACSET is lower than 1.26V.
ACSET定义为AC适配器检测输入脚
ACPRN定义为开漏输出脚，当ACSET高于1.26V时ACPRN拉低，当ACSET低于1.26v时，ACPRN拉高
也就是说ACSET的门槛值为1.26v，经过分压计算[1.26/PR47*(PR43+PR47)]可以得出PreCHG不能低于18.09V，由于B+是PreCHG经过PD7产生的，所以B+电压最低限制为17.09v

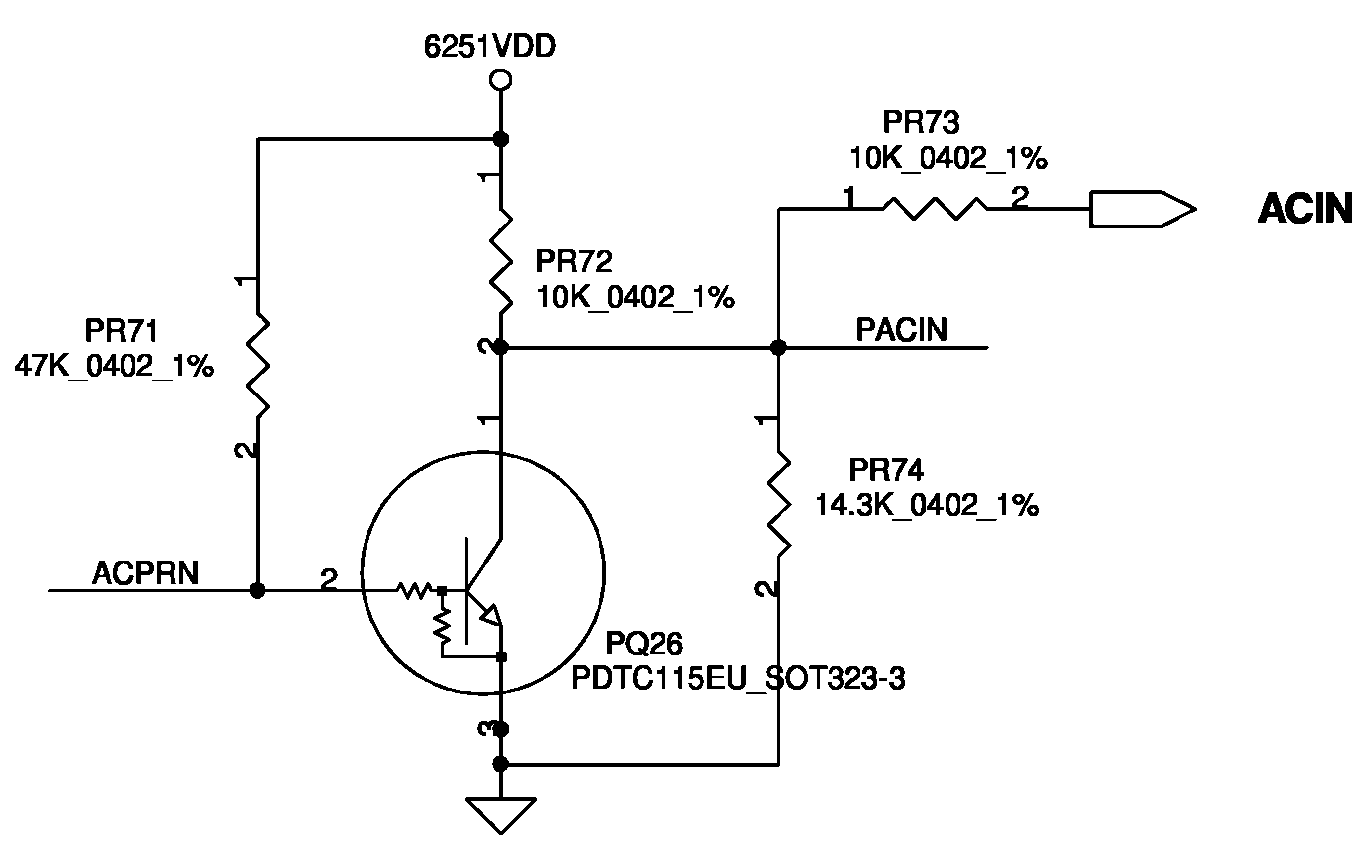

若B+不存在短路，PreCHG电压正常，ACSET超过1.26v，ACPRN输出低电平，PQ26将会截止，PACIN由6251VDD经过PR72和PR74分压得到高电平，同时ACIN高电平送给EC。(6251VDD来自于PU4的1脚)

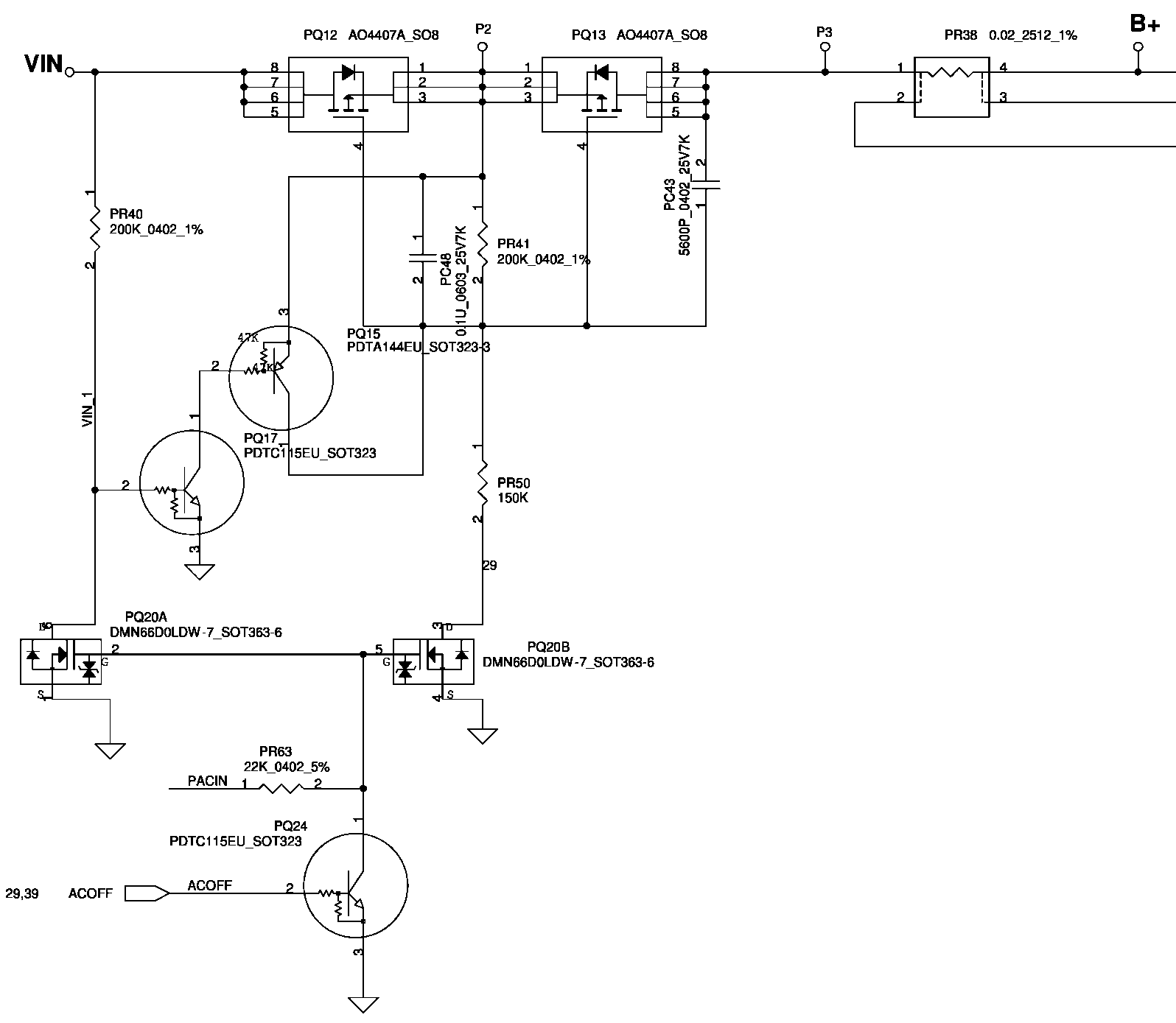

高电平的PACIN经过PR63使PQ20B导通，VIN经过PQ12体二极管产生的P2经过PR41和PR50分压成8V左右，PQ12、PQ13导通，VIN越过保护隔离产生大电流B+。
若EC未能检测到ACIN，或者电池供电时，ACOFF为高，PQ24导通，拉低PQ20的G极，VIN_1使PQ17导通，从而P2经过PQ15内部电阻分压，PQ15是PNP管，B极电压小于E极，E-C导通，将P2直接导通到PQ12和PQ13的G极，两个P沟道管都会被关闭。VIN与B+被隔离。

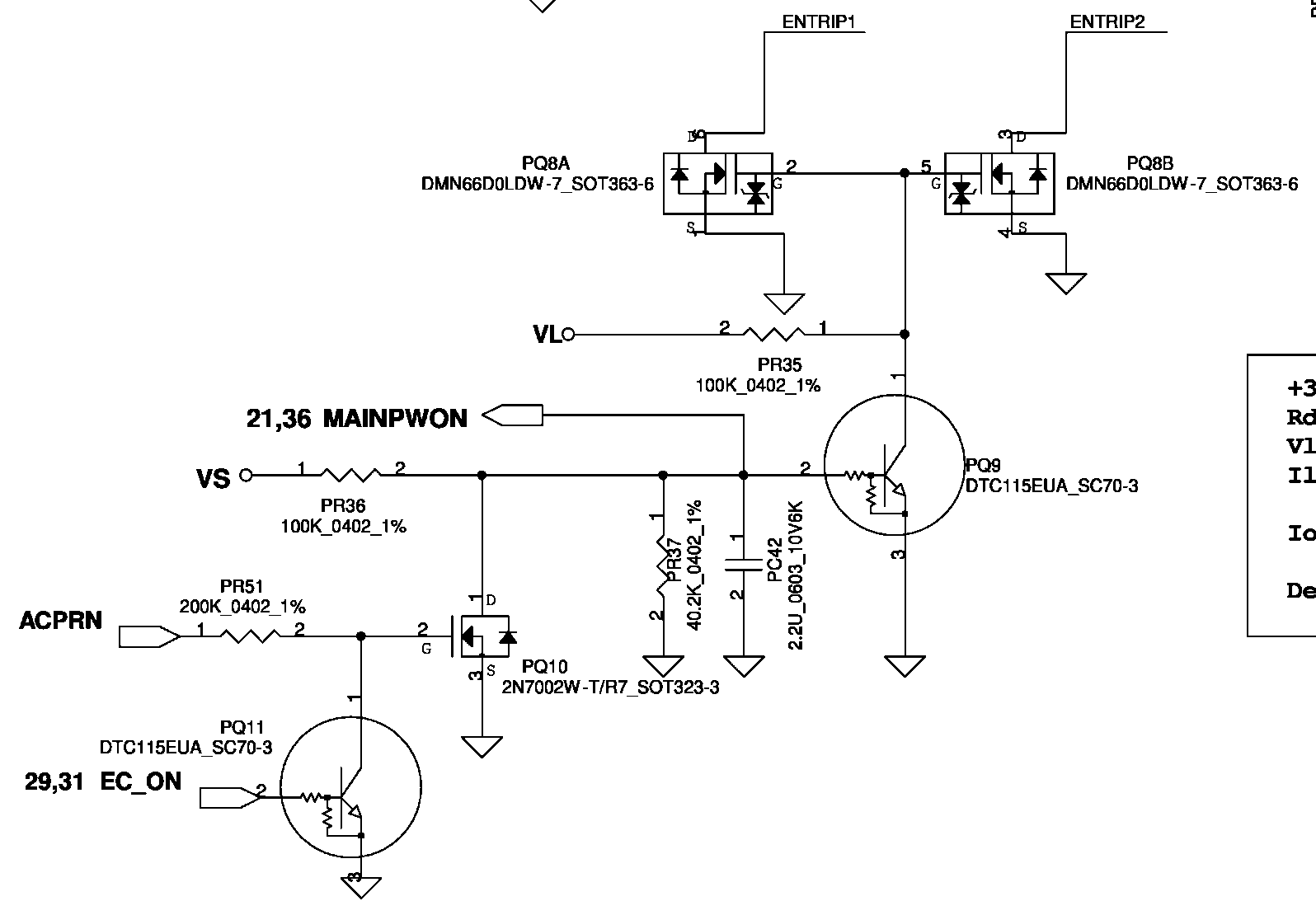

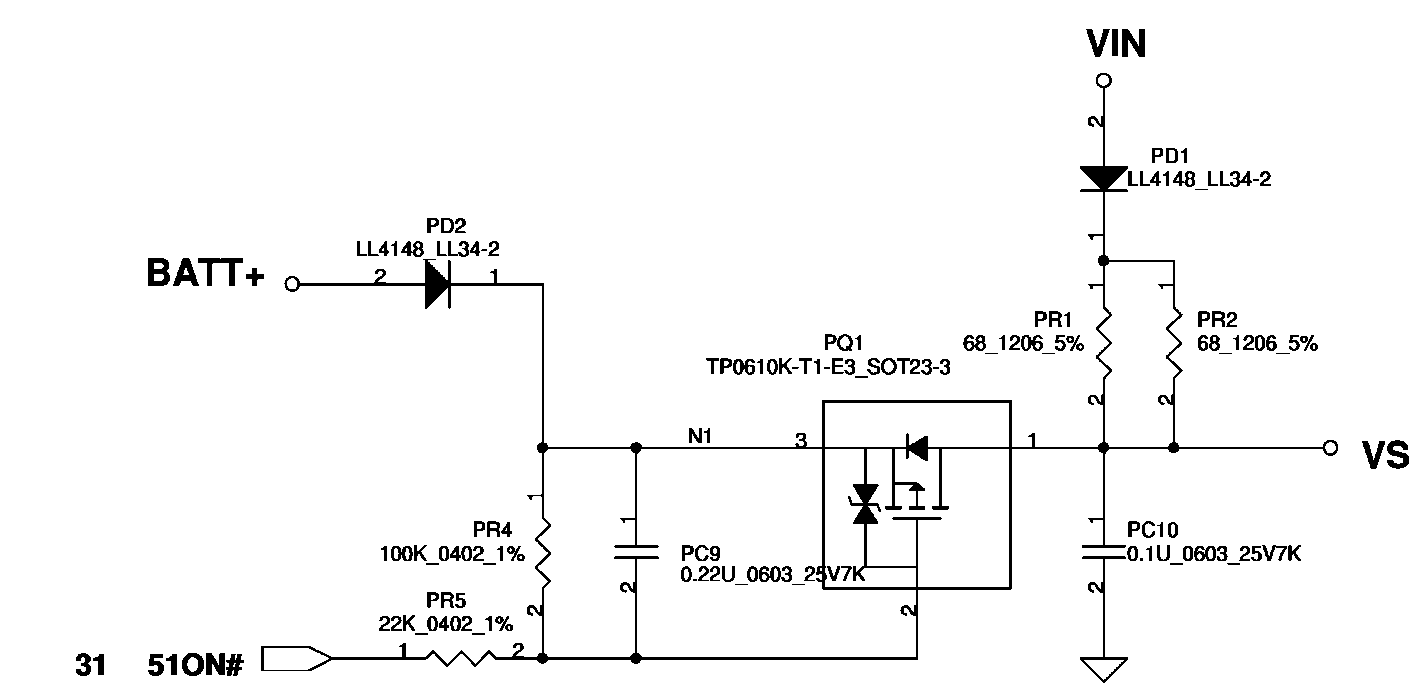

另外，ACPRN为低电平后，PQ10截止，VS经过PR36使PQ9导通，拉低PQ8的G极，PQ8截止，ENTRIP1和ENTRIP2不接地（注：VS只有在适配器模式下直接产生，而在电池模式下需要触发开关后才会产生，参见上一个图。另若存在过温，MAINPWON为低，也会截止PQ9，这个与LA-3541P没有区别，不再阐述）
RT8205的ENTRIP1和ENTRIP2没有直接接地，而是通过电阻接地，可以顺利产生+3VALW、+5VALW
在RT8205的数据手册中定义了ENTRIP脚的作用是使能和极限电流设定，当此脚接地时作为使能脚关闭输出，当此脚接电阻再接地时，作为极限电流设定。芯片内部从VREG5引来10uA电流源。
ENTRIP1 (Pin 1)
Channel 1 enable and Current Limit setting Input. Connect resistor to GND to set the threshold for channel 1 synchronous RDS(ON) sense. The GND-PHASE1 current-limit threshold is 1/10th the voltage seen at ENTRIP1 over a 0.5V to 2V range. There is an internal 10uA current source from VREG5 to ENTRIP1. The logic current limit threshold is default to 200mV value if ENTRIP1 is higher than VREG5-1V.
