ISL95831的简单分析（含引脚定义）和HM65芯片组平台CPU供电时序
ISL95831是一个支持3相CPU核心供电和1相集成显卡供电的PWM电源控制器，主要用于INTEL的HM6X及以上平台，符合IMVP-7/VR12规范。TQFN封装，48脚。
主要特点：
•支持双输出：第一路电压调节器可配置为3相、2相、单相，第二路电压调节器支持单相输出
•两路输出共享SVID控制
•集成三个驱动芯片（第一路两个，第二路一个）
•支持多种测量电流的方法
•支持过热、过流保护

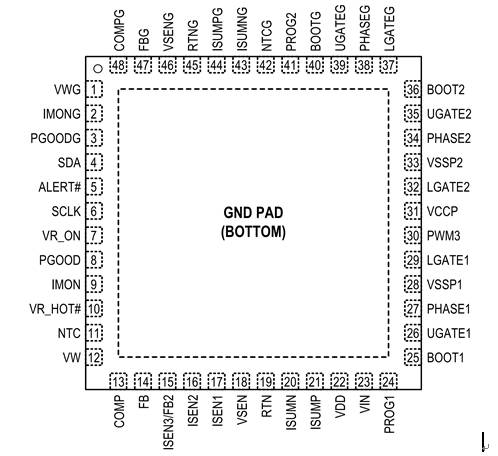

顶视图：

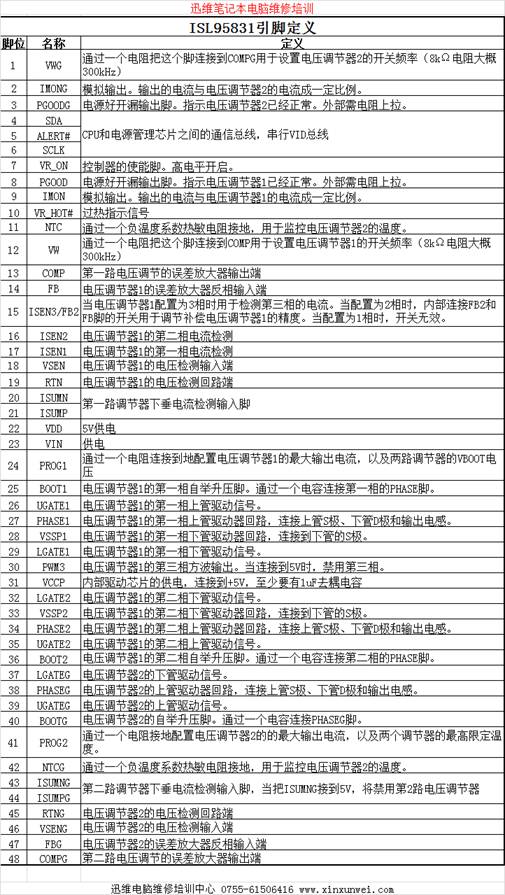

引脚定义：
VR_ON为高电平的最低值0.75V(ISL95831IRTZ)

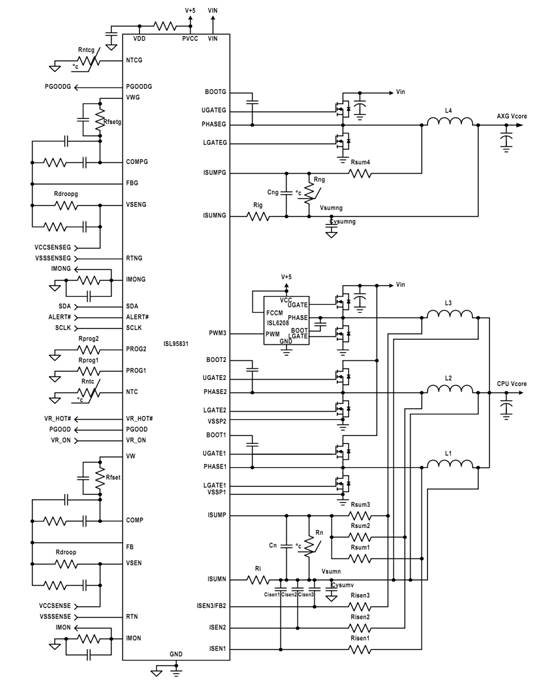

简化应用图
这是一个用于HM65等二代CPU的电源管理芯片
它的引脚没有了传统的VID0-VID6，取而代之的是SVD SVC，ALERT#信号
这是一种串行总线，CPU电压和集显电压都由它来调节
根据6系列芯片组时序图，CPU是在获得了PROCPWRGD后，才发出SVID信号，与CPU的时钟没有关系。这个我们昨天做过实验。
所以，新的主板，如果出现没有CPU供电的情况，大家应按照6系列标准时序图，先查PROCPWRGD是否正常。若不正常，转而查前级即可。

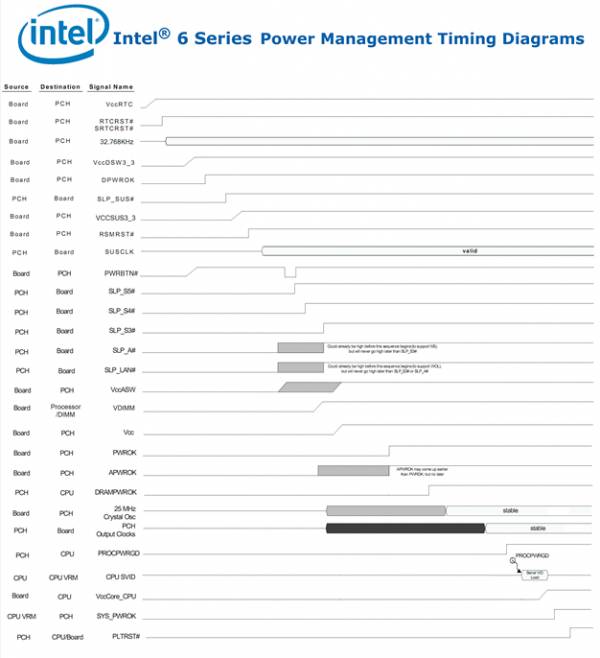

这是我制作的修改版6系列时序图，大家可以参阅。
CPU内的集成显卡的供电是在CPU核心供电出来之后

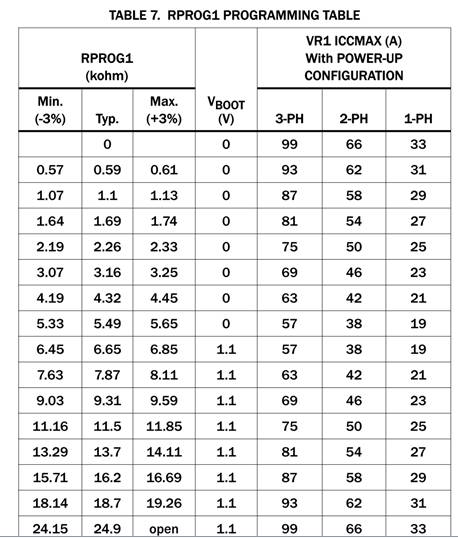

据ISL95831的手册，可以把PROG1的电阻拿掉，即可不装CPU而出CPU电压1.1v(VBOOT）。这是PROG1的配置表。
