Hp 4321s/4326S 广达SX6/SX7保护隔离电路和待机电路分析
本人主要介绍HP4321S/4326S的保护隔离和待机电路,从理论角度分析,未经实践验证。如有偏差,以实物测量为准。

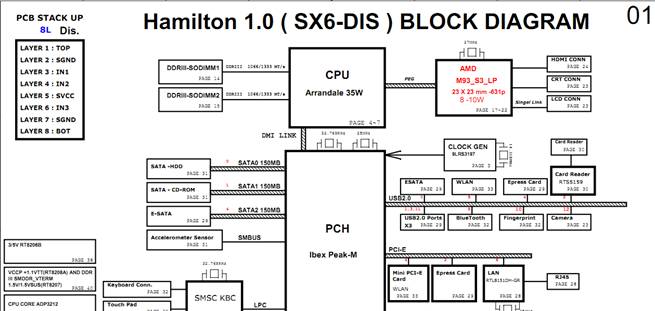

首先看个架构图,HM55的

待机部分,就是说公共点和EC待机啦,有的机器是先产生公共点再产生EC待机,比如大部分机器。还有的是先产生EC待机,再产生公共点,比如苹果和IBM。。。
看下面这个公共点的产生图

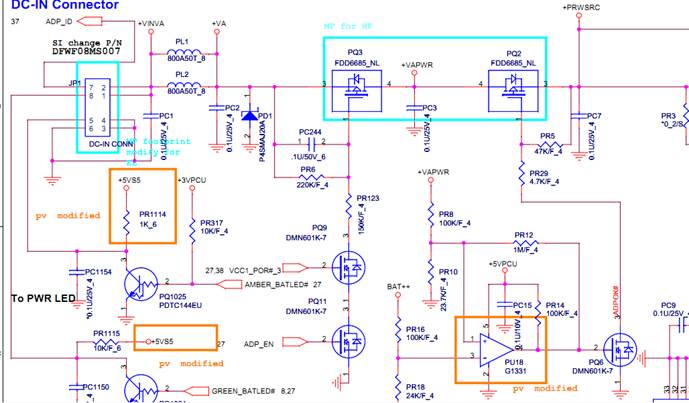

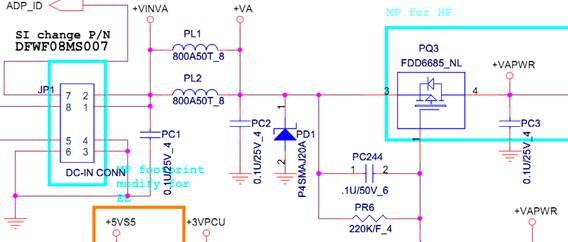

DC-IN进来的电,到公共点+PRWSRC,必须要经过PQ3和PQ2。关键是PQ3,因为PQ2的体二极管是可以过去的
那么PQ3要想导通,必须PQ9和PQ11都导通,才能拉低PR123,使得PR6和PR123形成分压,控制PQ3导通。

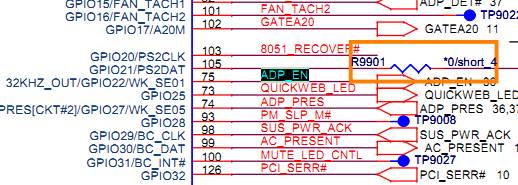

PQ9和PQ11的控制信号分别是VCC1_POR#_3、ADP_EN,这2个信号都连接到EC,说明此机是先让EC工作,再产生公共点!

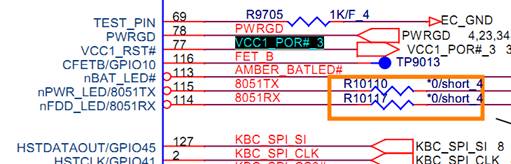

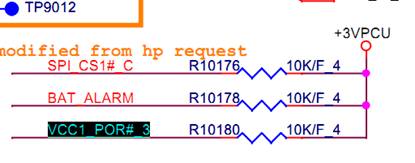

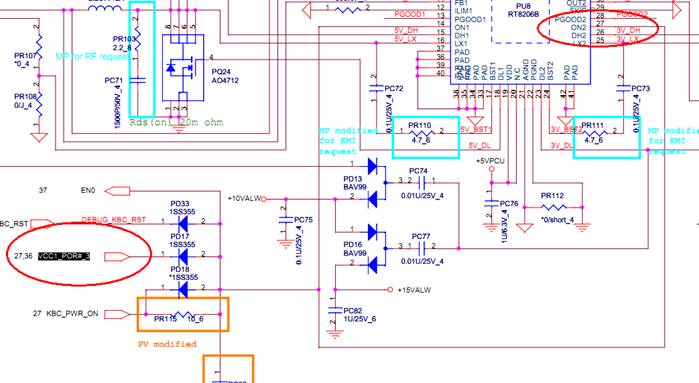

看另一个信号VCC1_POR#_3,一端连接到EC的待机复位77脚

由3VPCU上拉
还用于控制ON2,这是产生3VS5南桥待机电压的电路了。先不用管。

由上可知,只需要有3VPCU就有VCC1_POR#_3,给EC复位。3VPCU同时给EC供电。追查3VPCU来源

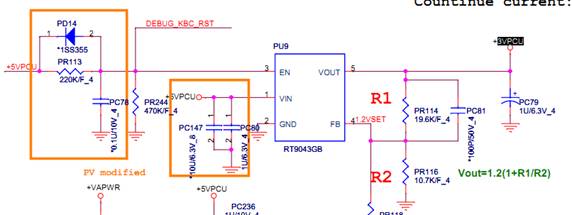

由PU9收到5VPCU后,输出3VPCU,开启信号是5VPCU分压而来,继续追查5VPCU

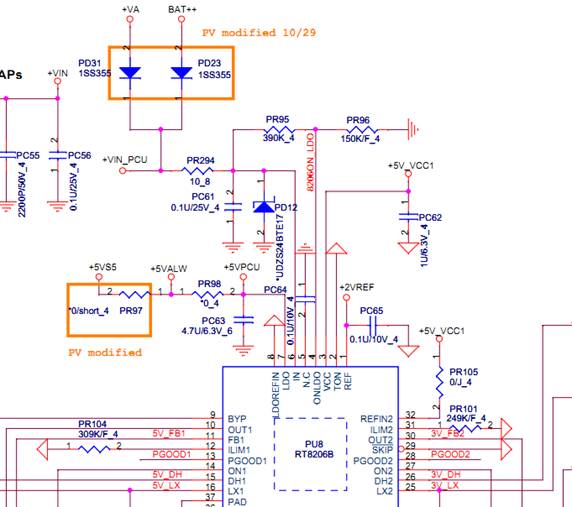

5VPCU由RT8206输出,根据RT8206手册得知条件是6脚VIN和4脚ONLDO,不明白的就去查下手册,不会查手册的就到迅维来学习,咨询QQ 981775188,电话0755-61506416植入性广告,嘿嘿
再看图,4脚的ONLDO由6脚分压而来,都来自于+VIN_PCU。而+VIN_PCU来自于+VA和BAT++
这2个电压应该都知道是什么了吧。对了,VA就是适配器头,BAT++就是电池口供电
所以,总结来说,就是插入适配器或者电池à产生VIN_PCUà产生5VPCUà产生3VPCU给EC供电à产生EC复位
且慢,还有个信号呢,ADP_EN,继续

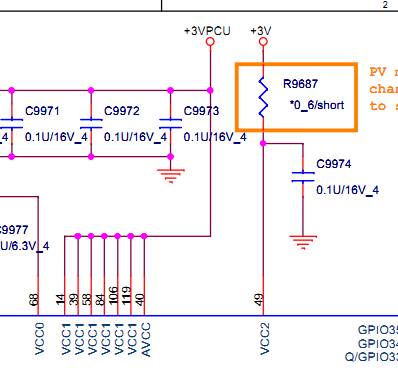

EC待机供电满足

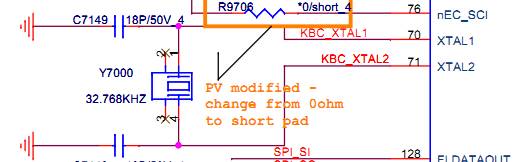

待机时钟满足和待机复位满足

接下来应该读取程序配置好脚位,才能识别适配器,再发出ADP_EN

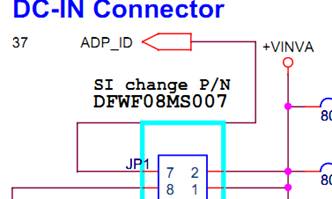

那么,EC是通过什么脚来识别适配器呢,大家都知道HP的适配器头有个中间针,也就是这个ADP_ID

辗转来到这

经过一些列的变化,生成ADP_DET#送给EC,作为适配器检测。具体流程简单分析

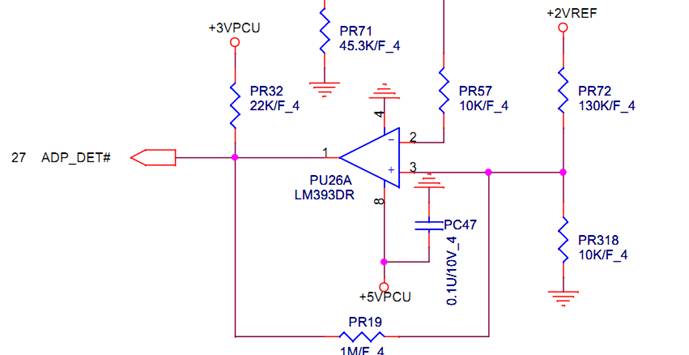

先看ADP_DET#要为低电平,需要满足的条件:这是个比较器,2脚必须大于3脚,1脚才会输出低电平。否则1脚会被3VPCU上拉成高电平

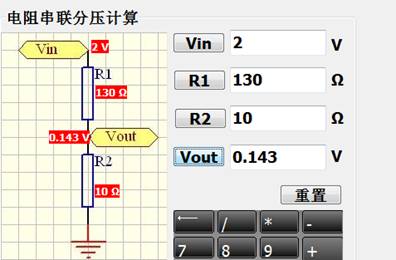

3脚来自于2VREF分压(RT8206输出),计算得0.143V【忽略这个PR19(我喜欢叫它“墙头草”电阻)

比较器2脚的电压必须高于0.143,看它如何得来

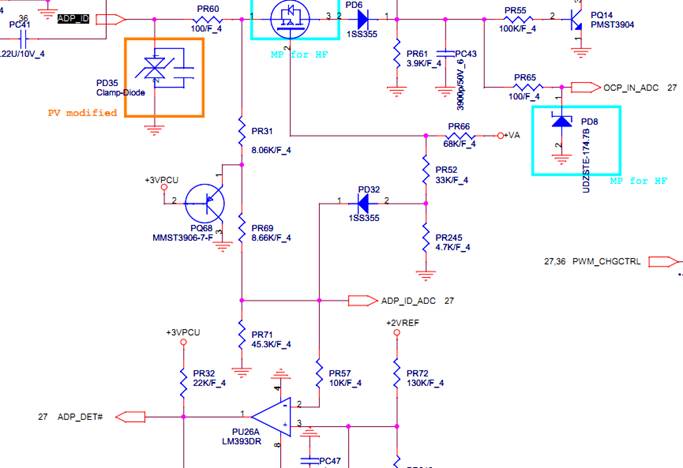

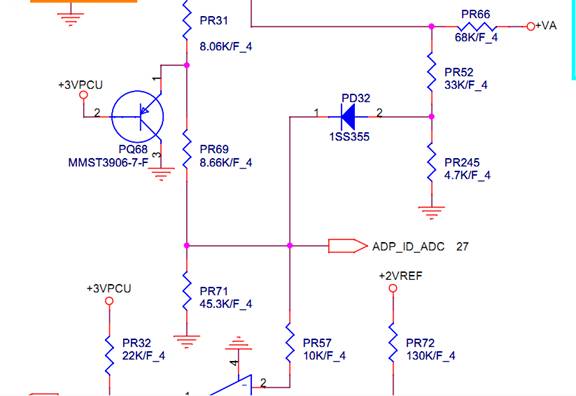

从上图可知,它一路由+VA经过PR66、PR52、PR245分压后果PD32过来,VA是适配器电压,假设19V。分压后计算得0.845v

0.845V加到PD32的正极,这个二极管的压降经查询,常温25度时:0.5x左右。所以,只需要插入适配器,就可以满足ADP_DET#为低电平
但这个时候ADP_ID_ADC才0.3V左右,EC是不接受这个信号的,所以还需要ADP_ID来协助下,看下面

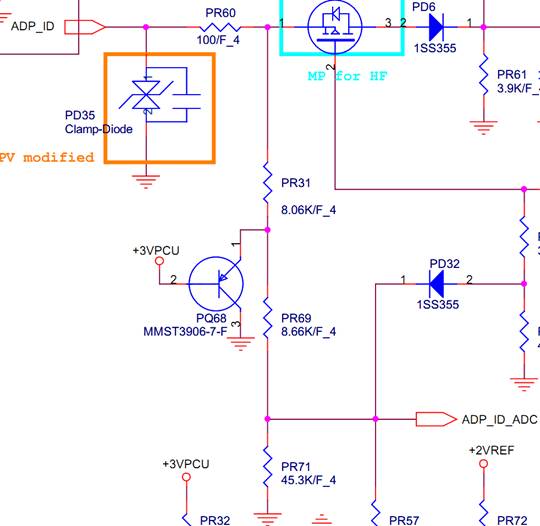

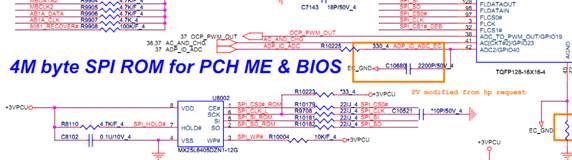

ADP_ID经过PR60后、PR31、P69、PR71分压给ADP_ID_ADC,(PQ68作用是钳位,保持其1脚电压不高于4v)

这里,必须要用中间针有电压的适配器,才能产生ADP_ID_ADC给EC。这里提醒各位,ADP_ID连接的PD35双向稳压二极管,它是防静电的。长的像电容,很容易坏,实测如果短路的话,赶紧拆掉哦。。。

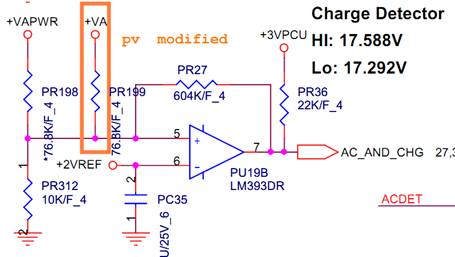

另外,适配器检测还有个地方:不过,没有实物验证,无法知道AC_AND_CHG会不会引起ADP_EN不发出。请看文章的各位验证。谢谢。

至于这个地方的适配器检测,那是后话了。因为必须要有ADP_EN才会有+VAPWR。。。。。

+VAPWR来源
