　　机器型号：宏基4736

　　故障现象：

　　进系统掉电，偶尔开机显示后就掉电。

　　维修过程：

　　接到一台宏基4736是进系统掉电，偶尔开机显示后就掉电，这是ACER这款的通病，修过多台，几乎99%的掉电故障都是因为CPU后面的NEC大电容问题。

　　首先拆机，先揭下键盘上面的盖子，然后是键盘，就可以看见NEC大电容了。

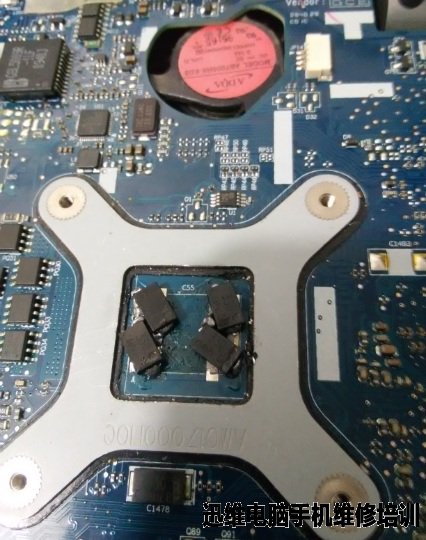

宏基4736进系统掉电故障维修图1

　　用美工刀，先从中间划一刀，注意力度自己掌握，就可以将其拆下。

宏基4736进系统掉电故障维修图2

　　然后清理好焊盘，上面的四条杠分别是正负极，焊接的时候注意极性。要想知道哪是正负极，用万用表笔测量到公共端值为0即负极。

宏基4736进系统掉电故障维修图3

　　从废料板拆四个330电容并联起来。

宏基4736进系统掉电故障维修图4

宏基4736进系统掉电故障维修图5

　　拆掉后稍微修理下，要不然焊盘不平键盘装上会鼓起。焊接的时候注意焊接牢靠，不要正负极焊一起就行。

　　要区分电容正负极，最简单的就是看上面的标记，有个横杠的是正极。（有的圆的电容有标记的一端为负极）

宏基4736进系统掉电故障维修图6

　　完成后，开机测试。

宏基4736进系统掉电故障维修图7

　　电流到位，没有电池测试的电流。

宏基4736进系统掉电故障维修图8

　　安装好外壳，装系统试试，测试几个小时了，此机完美修复。

宏基4736进系统掉电故障维修图9
