二修的神舟K650D，不加电故障，静态测试主板上没有短路的地方，接电源待机3V电感出3V，5V电感不出电压，按开关5V电感出电压，1.05V电感电压也输出，但是电流停在0.059A，不再向上。

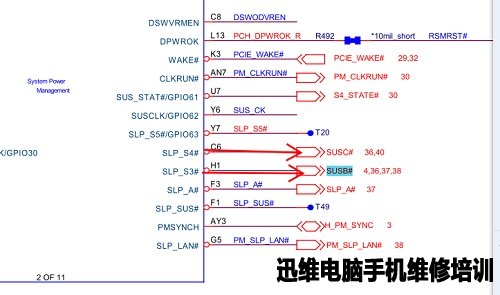

　　神舟K650D主板板号6-71-w65j0-D02，为蓝天代工笔记本主板，根据上电时序，在按下开关的时候，我们测了PCH发出的S4，S3信号，对应电路图如下：


二修神舟K650D不加电故障（图1）

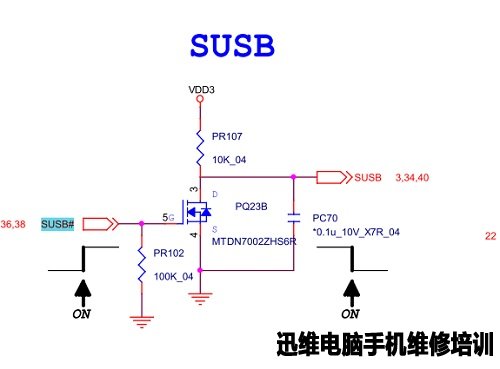

　　由于PCH是BGA封装的，测不到，我们只能在主板上找所去的地方。通过追查电路图PQ23B，测到SUSB#为3.3V，再测SUSB信号为1.8V，正常SUSB在开机的时候应该为0V。其中SUSB信号是开启3V、5V后继以及其它分组供电的，当此信号为1.8V的时候就为引起3V、5V后继的电压不能开继，1.5VS，PL9的电感也无电压。


二修神舟K650D不加电故障（图2）

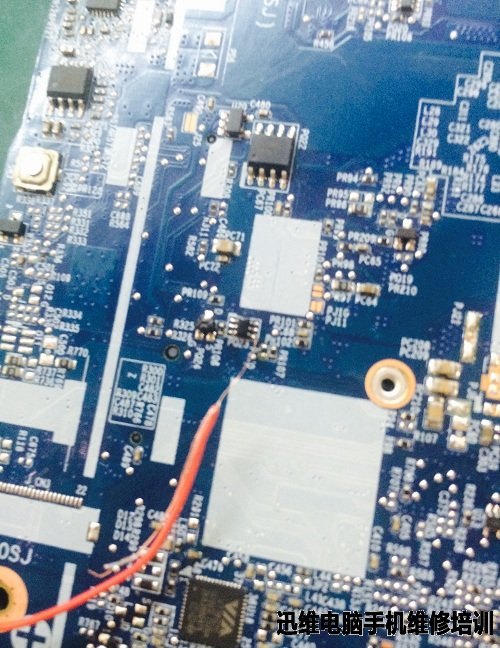

　　因此可以判断是PQ23B的损坏引起的不能开启3V、5V后继供电以及其它分组供电的。由于PQ23B为双6脚MOS管，为了快速解决问题，不用去料板上找元件，飞线直接将PQ23B的3脚与4脚相连。相连以后，再接电源按开关开机，熟悉的LOGO出现。




二修神舟K650D不加电故障（图3）


二修神舟K650D不加电故障（图4）



故障总结：

　　神舟K650D由于PQ23B损坏在开机的时候不能开启后继电路和分组供电，从而引起不加电的故障。蓝天代工的笔记本主板电路比较绕，因此需要我们必须能看懂工厂电路，能够分析电路图，搞懂上电时序，才能够飞线改电路来解决。
