宏基E1-471G不定时掉电维修案例

更新时间:2017-11-16 浏览量:915


  机器型号:宏基E1-471G

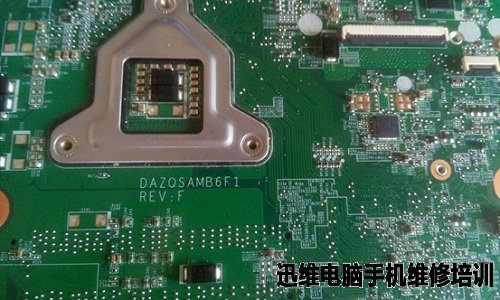

  板号:DAZQSAMB6F1 REV:F

  故障描述:不定时掉电

  维修过程:

  接收一台宏基E1-471G,板号:DAZQSAMB6F1 REV:F,故障为不规律掉电,使用19V供电频繁掉,使用20V供电几乎不掉,如图。

宏基E1-471G不定时掉电维修 图1
宏基E1-471G不定时掉电维修 图1

宏基E1-471G不定时掉电维修 图2
宏基E1-471G不定时掉电维修 图2

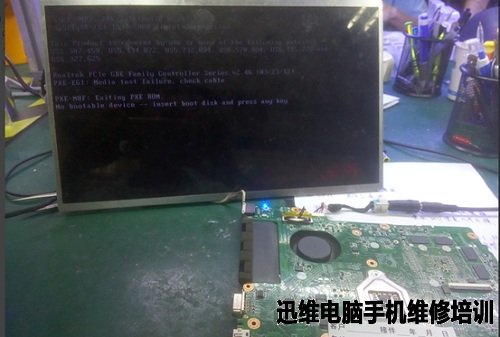

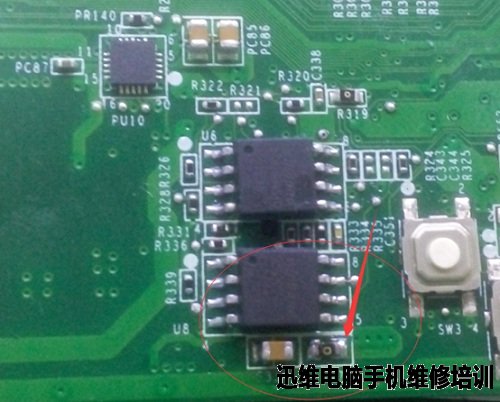

  接可调电源,不掉电时能正常显示,十次有一半掉电,有时0.4掉电,有时0.7掉电。上家换过PU1、PQ30、PR53,修这个板走了很多弯路,弯路就不提了,直奔主题。清洗主板时候发现R347被上家取掉了,如图。把R347装上之后待机电流变为0.2,测R347有3.3V,拆掉R347后再测WL_VDD有3.3V。

宏基E1-471G不定时掉电维修 图3
宏基E1-471G不定时掉电维修 图3

宏基E1-471G不定时掉电维修 图4
宏基E1-471G不定时掉电维修 图4

宏基E1-471G不定时掉电维修 图5
宏基E1-471G不定时掉电维修 图5

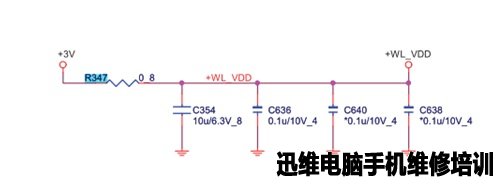

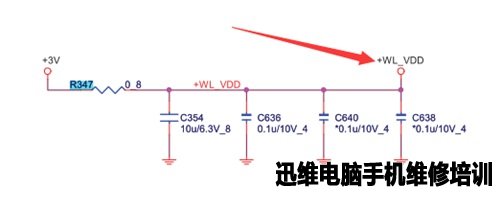

  根据图纸WL_VDD只到CN18,打值正常,百思不得其解。最后拆掉Q48后正常,下载了好多图纸都没有发现有Q48这个元件。

宏基E1-471G不定时掉电维修 图6
宏基E1-471G不定时掉电维修 图6


————完————
