神舟战神K650DC笔记本开不了机故障维修

更新时间:2017-11-20 浏览量:1229


机器型号:神舟战神K650DC

主板版号:6-71-W65D0-D02

故障现象:笔记本开不了机

维修过程:

  接到客户的一台神舟战神K650DC笔记本的裸板,板号为6-71-W65D0-D02,故障原因客户都没写。

神舟战神K650DC笔记本开不了机维修 图1
主板版号

  客户换过待机芯片51125,断开过结点PJ56,如下图。看上家没焊好,又重新焊了一下,清理后,打PL17对地值完全短路。断开结点PJ56,后级短路,前面正常。

神舟战神K650DC笔记本开不了机维修 图2
待机芯片

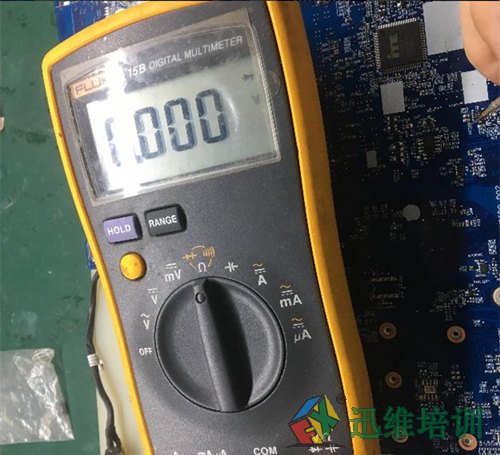

神舟战神K650DC笔记本开不了机维修 图3
PL17对地值完全短路

  PJ56后面是VDD3到了很多地方,拆了很多芯片还是短路。当拆到U16,VDD3经过U16转化的二级电压3.3VS只有68,微短。

神舟战神K650DC笔记本开不了机维修 图4
打值二级电压3.3VS只有68,微短

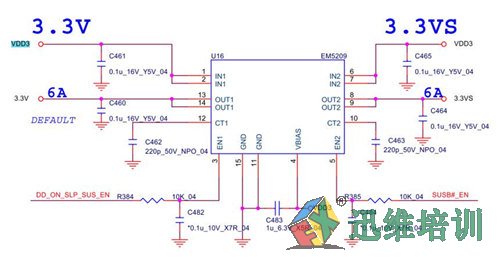

神舟战神K650DC笔记本开不了机维修 图5
电路图

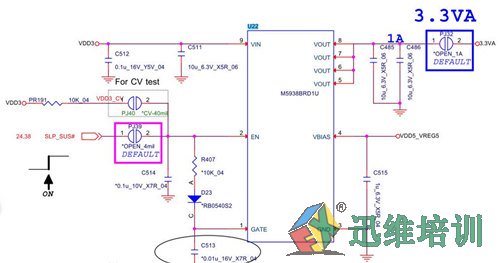

  VDD3经过U22 MB5938B转换的二级电压3.3VA,对地完全短路。
神舟战神K650DC笔记本开不了机维修 图6
电路图

神舟战神K650DC笔记本开不了机维修 图7
对地完全短路

  这三路供电都到桥,拆桥后对地值恢复正常。又把拆的芯片全部装上去,重新订了一块新桥,等第二天桥到了装上去,PJ56还是对地短,难道这桥是坏的,但其他两路短路的正常了。6代的桥很贵,顿时懵逼了。又把原来的VDD3连的芯片都重新拆了,当拆到U23 RTL8411时,正常了。

神舟战神K650DC笔记本开不了机维修 图8
找到故障点

  上电后正常亮机。至此,神舟战神K650DC笔记本开不了机故障排除,维修结束。

神舟战神K650DC笔记本开不了机维修 图9
神舟战神K650DC笔记本完美亮机
