机型：联想G470



　　板号：LA-6751P REV 2.0



　　故障：不开机



　　维修过程：



　　接收一台联想G470，板号：LA-6751P REV 2.0，故障为不开机，原因未写。如图：

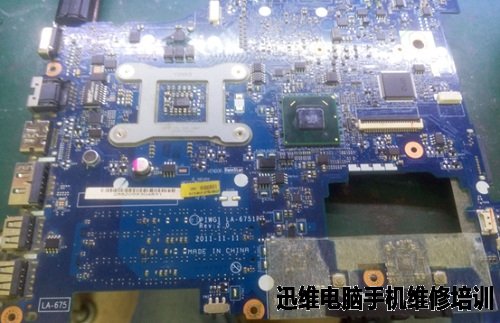

联想G470不开机维修 图一



　　接可调电源没有待机电流，测电源接口JDCIN1有19V，最后发现PF101开路，CPU一组供电上管PQ910焊盘烧坏了，刮骨补上元件飞线。如图：

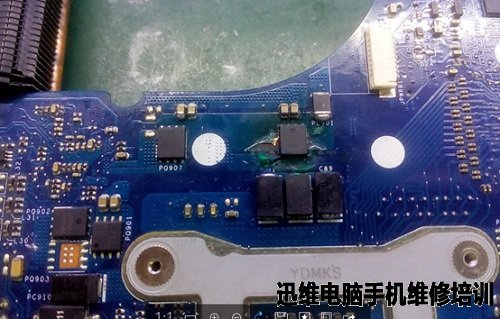

联想G470不开机维修 图二



　　上电测量，除CPU、集显供电之外其它供电都出来了，装CPU SVID已经发出。G极没动作，CPU供电IC 95831条件也都正常，更换ISL95831后正常，亮机。测试一段时间，发现不稳定，有时电流上到0.2掉电，最后发现二极转换电压3VS有问题，更换Q111后正常。
