G450开机掉电维修

更新时间：2014-10-22 浏览量：603

故障描述：机器插电自动上电到1.2A左右掉电，然后再按开关死活不触发，就算插拔电源重插也是不触发，

开始接机插电并未自动上电，按开关上电到1.2A左右掉电到待机电流0.017A，然后再次触发也无任何反应，同行在边上看我我测试，问是不是南桥怪了，我说需要拆机检测，没查不好说。

拆机拿掉开关板，C壳后，直接在开关引脚焊了一跟线当开关再次触发测试，奇迹发生了，每次都能开机显示，但显示后过个30秒左右掉电，心想如此有规律的掉电时间，会不会是开关信号被拉低了，由于能每次正常触发，所以没去测量开关电压而是直接去测量了EC到南桥的PWRBIN#，在开机到掉电的这段时间里，PWRBIN#信号始终为高，心想跟开关没关系了，排除了开关信号为底引起的掉电，此机难修。

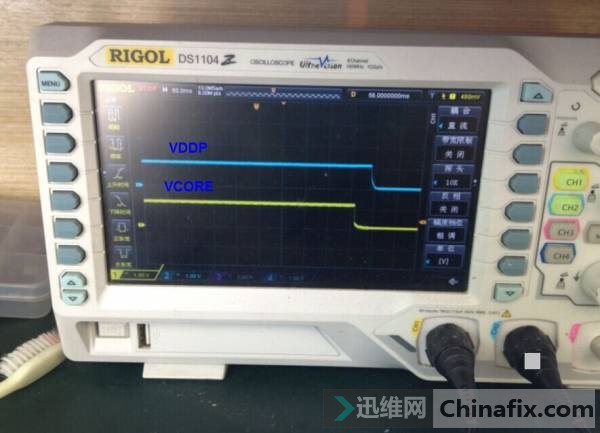

此机有规律的上电掉电，由此对此板产生了兴趣，学了示波器还没好好用过它的功能，这次总算有用武之地了！！首先我对比了VCORE与VDDP的电压对比，波形如图：

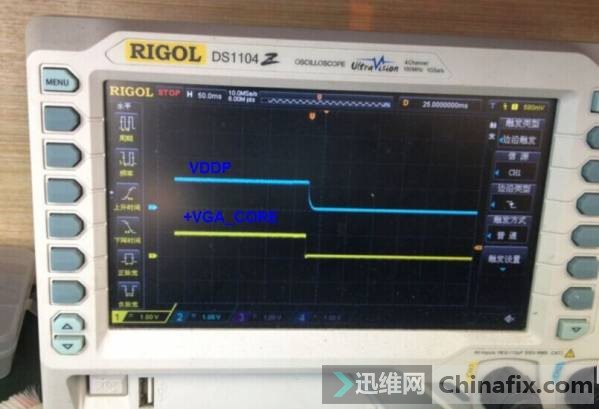

在此很明显的看得VCORE要早于VDDP先掉，我先不急着确认就是它引起的掉电，又随便测了VDDP与+VGA_CORED的波形，波形如下：

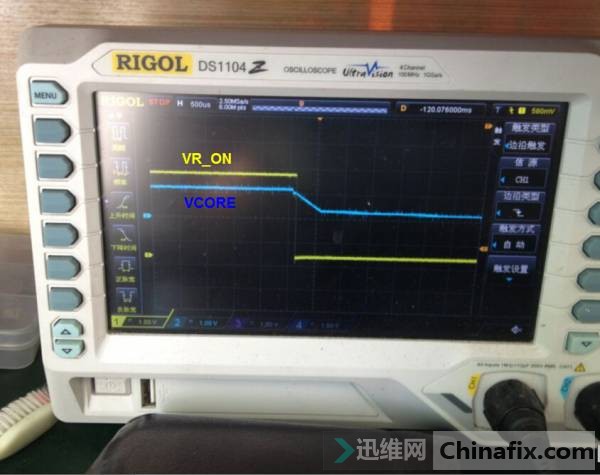

在此能看到这2个电压基本同时掉电，测量了这2个电压的对比，我把目标瞄准之前的CPU供电上了，又用示波器双通道测量了 CPU供电与开启信号VR_ON的波形，波形如图：

根据波形可以看出是VCOER早于VR_ON先掉，此波杂波比较重，可能是接地问题。看到cpu供电输出有几个大滤波电容没装，补上还是掉电心想难道是MOS不稳定引起的？就在反复开机掉电之后，出现了最原始的故障不触发，板子都修得不触发了，那老老实实的修吧，首先测量开关电压，发现无电压。

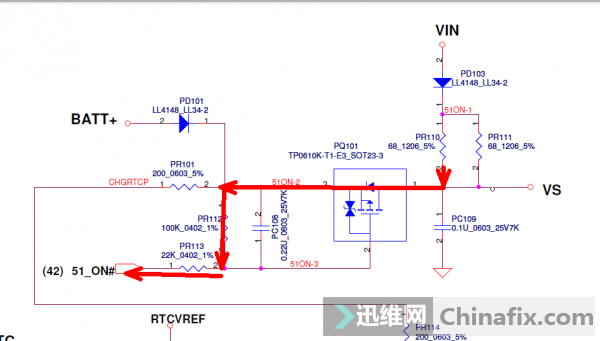

懂仁宝待机电路的同学都知道，仁宝待机开关电压比较特别，在适配器状态下，开关电压为适配器电压，在电池状态下为电池电压，测量51_ON#无电压，追查51_ON#的电压来源如下图：

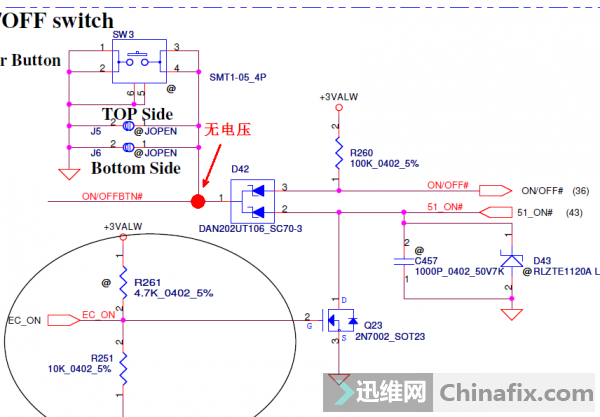

测量PQ101的1脚和3脚电压正常，那么首先怀疑是否是Q23坏的拉低的51_ON#.拆掉Q23后测量开关电压，电压18点几V正常了，测量Q23的控制级电压，发现有3.3V电压，不对，待机状态下EC_ON怎么出来了，这逻辑不符合常理啊，难道是BIOS问题？EC坏掉了？

想想之前开机掉电，那只有一种可能在待机状态下EC已经收到了开机信号！测量D42的3脚ON/OFF#电压只有0.7几V，看来问题就在这里了！首先怀疑上拉电阻是否正常，断开焊盘测量R260阻值为完整的100K，通电测量2端都为3.3V正常，对ON/OFF#引脚打值，阻值也正常，心想难道哪里拉低了，不管三七二十一，把D42拆了测量，电压还是没起来。

查图纸此信号就去了D42跟EC，断开EC的32脚测量焊盘电压，发现有1.5V电压了，但也不对。反复查图纸ON/OFF#确定没去别处，此时又把矛头指向了上拉电阻，心想上拉如没问题，那么我到时直接几个点飞线，这样总不会拉低电压了吧！在料板上找了个1K的电阻替换了R260，测量ON/OFF#信号，电压有3V了，然后焊好EC引脚触发上电，测机也不掉电了，真正的元凶还是上拉电阻不稳定引起，此机维修到处结束。

文章来源：迅维网
http://www.chinafix.com/thread-811152-1-1.html
