DELLN4010不开机轻松修复

更新时间：2014-08-26 浏览量：1156

型号：DELL 板号：N4010 HM55 独立的板子故障：不触发

N4010 HM55 的板子19V短路的修过几个，习惯性的去量了下B+的阻值，B+正常通电测试待机0.030A ，触发一下的确是不触发。首先是去到 3,5V待机位置，RT8206B 有3.3V 没有5V,。怀疑是5V的问题。

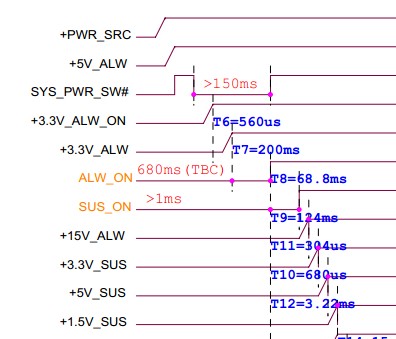

排查了一下不是短路的问题，没有EN. 打开图纸找到这个板子的时序：

看时序板子待机应该是正常的，再测开关。

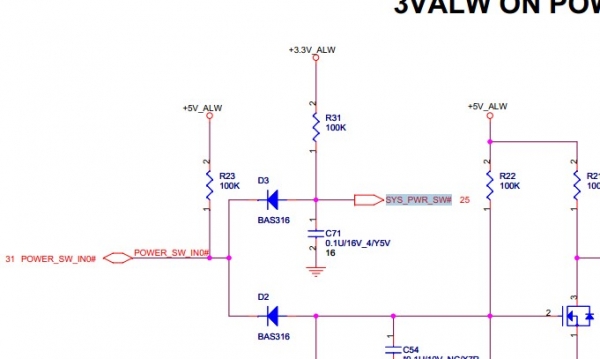

POWER_SW_IN0#为5V ，通过 D3 来拉低SYS_PWR_SW# ，测POWER_SW_IN0# 5V 跳变正常。测SYS_PWR_SW# 一直为0 ，R31电阻的+3.3V_ ALW是正常的，

SYS_PWR_SW#一直处于拉低状态可能是IO引起的。

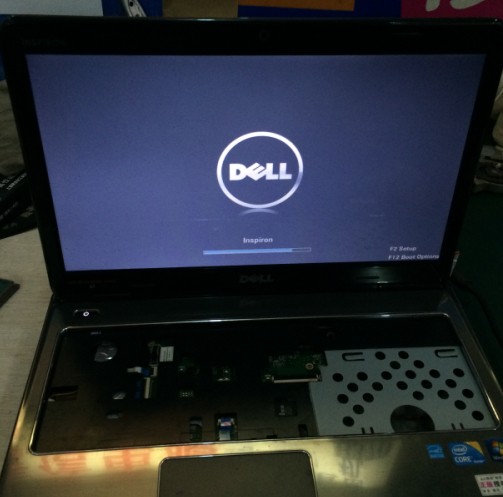

量R31是正常的100K SYS_PWR_SW#正向500 反向阻值无穷大 IO上的开关脚应该不会无穷大的直接找个IO 换掉测SYS_PWR_SW#有3.3了触发一下跳变正常电流也上去了接屏测试亮机。
