IBM不开机维修
更新时间：2014-08-22 浏览量：396
机器:IBM R51 故障原因：放了一段时间没用，开不了机。

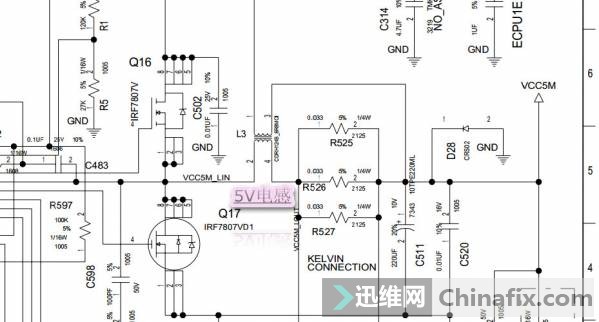

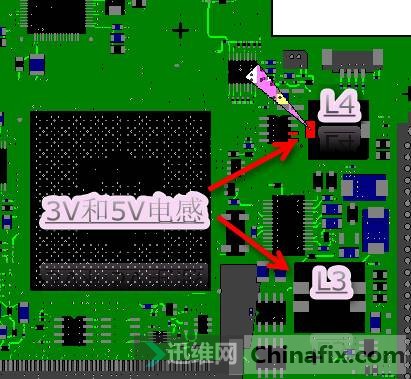

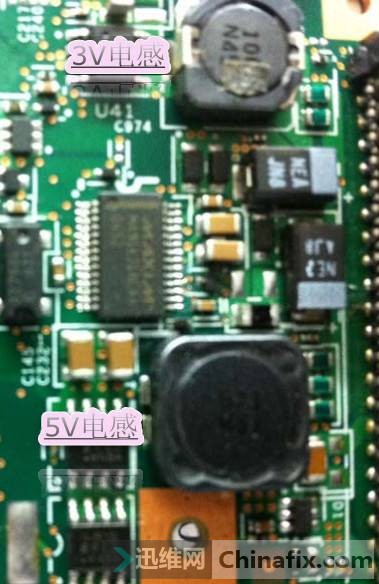

开始拆机，发现很脏好像好长时间没有清理了，先情灰，打扫完卫生，先测量各路电感都没什么问题，心想问题不大。上电测3V，5V正常但是后继MOS的G极上电压只有3.4V左右这个不正常。见下图：
+ V- X0 w) E0 \, S2 y
7 } e, A _8 X9 w! [" p1 }

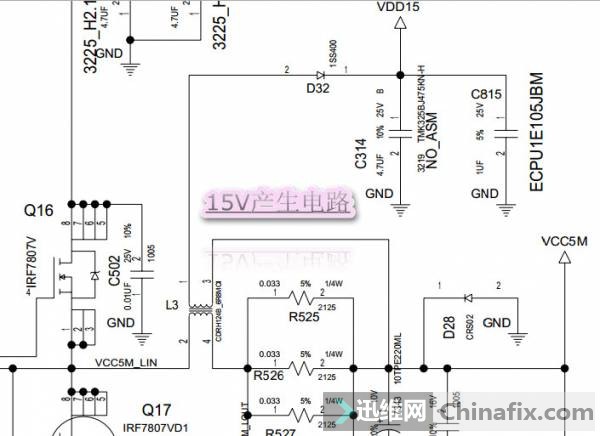

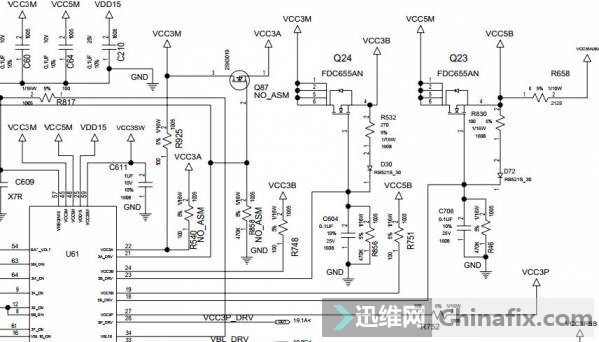

看图纸此电压正常时应为15V才对，这样MOS管才能导通看来问题就是MOS管的G极电压不对引起3V、5V后继的输出的电压不正常，致使芯片U61工作不正常检测不到各路电压。这个15V是由5V电感经过升压以后得到的。见下图：
I- y:U e) L

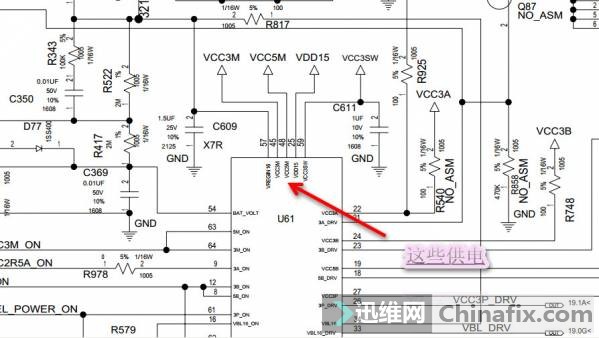

送到U61给其提供供电。见下图：

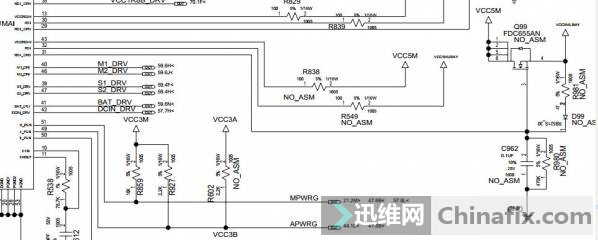

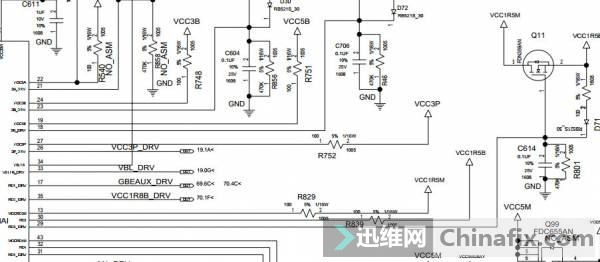

由U61输出来控制MOS管G极。见下图：

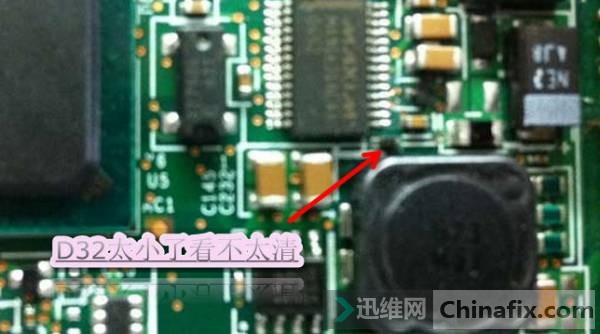

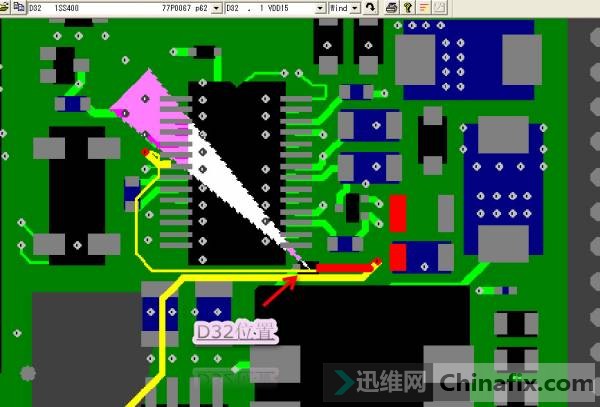

可想而知如果这些电路不正常可能会引起不开机、掉电等原因。既然问题找得就好办了，接上可调电源，待机测D32的输入端有5V而输出却只有3.几伏，看到问题所在，断电测D32发现损坏从料板上拆来一个换上，通电测量D32的输出端15V，开机测试电流连续三次跳跳变，外接已经可以亮机，装机测试一切OK。
6 O' h, D
