联想T430S无限重启维修一例
更新时间：2016-07-22 浏览量：679
型号：联想T430S
板号：LSN-4 11263-2
故障：开机无限掉电重启
板号：LSN-4 11263-2
故障：开机无限掉电重启
联想T430S无限重启维修（图1）
接可调电源开机发现不进系统不掉电，进系统过WINDOWS7 图标后就掉电，然后反复重启。
拆机发现客户加焊过桥，刷过BIOS。由于此板只有点位没有图纸，所以参考T410的图纸，对比SLP_S3 POWERSHUNDOWN BPWRG这三个信号发现BPWRG先掉，拆掉R516 R512一样，最后拆掉R604后进系统不掉电，死机。
发现CPU和集显供电都没有，CPU和集显供电IC的型号为 VT1318MF。死机时VT1318条件都正常SVID一直有持续波形，先换掉VT1318一样。
对比集显供电和CPU供电，发现CPU供电先掉，最后更换U20后正常。
拆机发现客户加焊过桥，刷过BIOS。由于此板只有点位没有图纸，所以参考T410的图纸，对比SLP_S3 POWERSHUNDOWN BPWRG这三个信号发现BPWRG先掉，拆掉R516 R512一样，最后拆掉R604后进系统不掉电，死机。
发现CPU和集显供电都没有，CPU和集显供电IC的型号为 VT1318MF。死机时VT1318条件都正常SVID一直有持续波形，先换掉VT1318一样。
对比集显供电和CPU供电，发现CPU供电先掉，最后更换U20后正常。

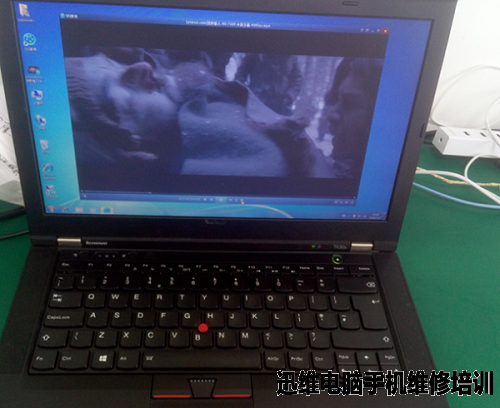

联想T430S无限重启维修（图2）
