联想SL410K触发掉电维修(二修机,图文并茂)
更新时间:2014-07-18 浏览量:2091
(这帖子本应7月15号发出来的,出现了意外,准备写完了,手贱多按了一下←Backspace键网页返回了.....数据又恢复不了,图片又不能重新上传,删除了已经上传的图片发现被扣了70多下载分,想哭....心里在滴血....:'(,所以今天一定要发表写出来!因为想写好,尽量详细,为了能给新手能看懂,本着按正常的维修思路,全程演示给新手,老鸟大神级可飘过)
时间:2014年7月15日
地点:广州XX区XX路4楼维修店里
维修人员:本人
维修经过:

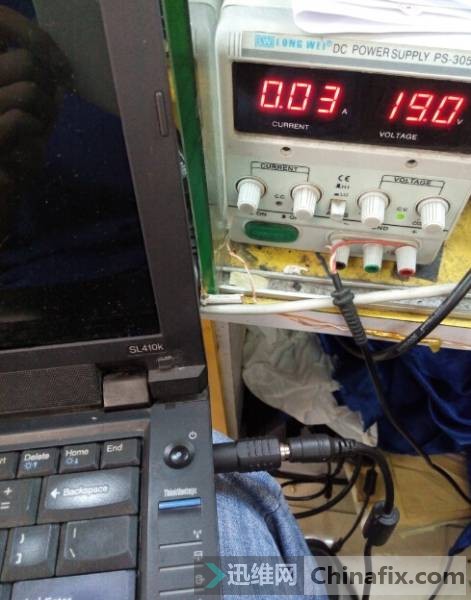

7月14日傍晚19点了,准备关门收档了,老板的邻居带他的朋友拿了一台联想SL410K过来,说是不开机,通电,待机0.03,有时候能触发到0.86,屏幕闪了一下就掉回0.03,呵呵,这肯定是却电压,有电压没出来(窃喜中....),直接跟客户说马上下班了,今天解决不了的,只能放这里明天检测出问题之后再给客户报价,大概价钱也就在200-300块之间,客户同意,开单,留机,收拾收拾下班喽~

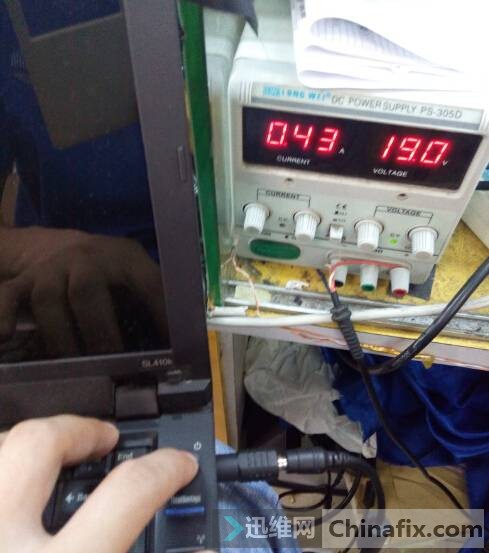

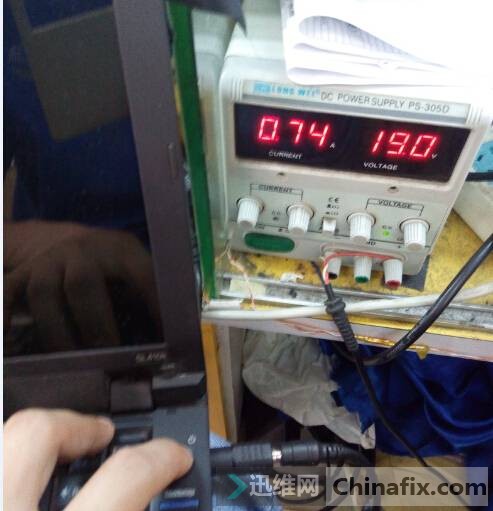

7月15日,9点过来上班,拿出机器,通电,触发0.03跳到

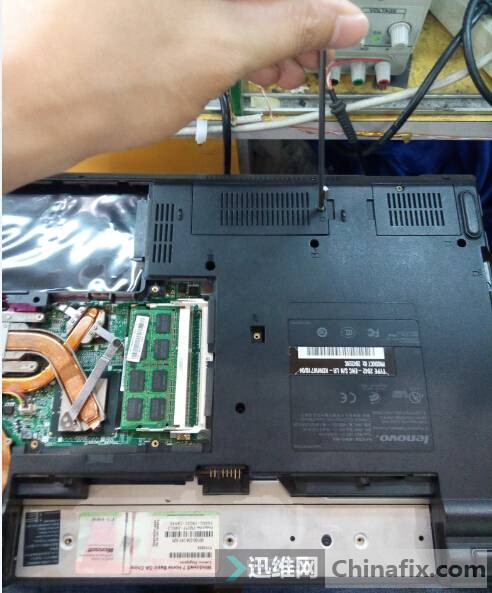

屏幕闪一下,想亮的感觉,然后就掉回0.03了!呵呵,肯定是主板问题了,那就拆机呗,我拆....

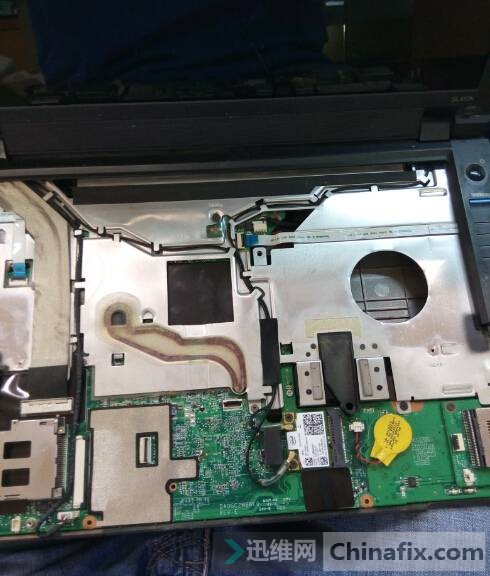

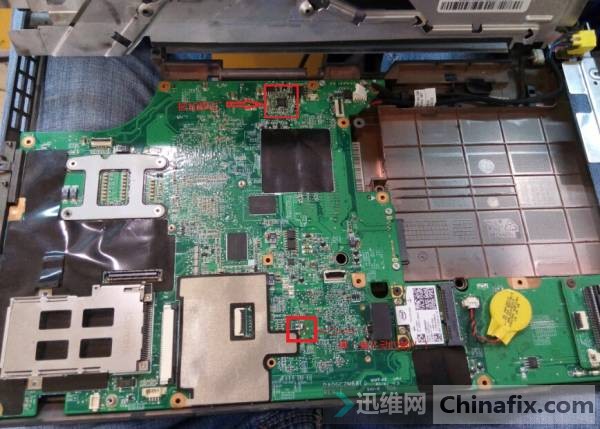

拆到这里才发现是被人修过的,我擦,居然是二修机,呵呵不过我喜欢,最喜欢修二手机了,修好了有成就感啊,你们说是不是啊?昨晚问客户修说没有,客户说没有修过...今天再打电话问了,客户才老实交代说前两天给别人检测过...她说好像那人不是很专业就没给他修了...我汗...

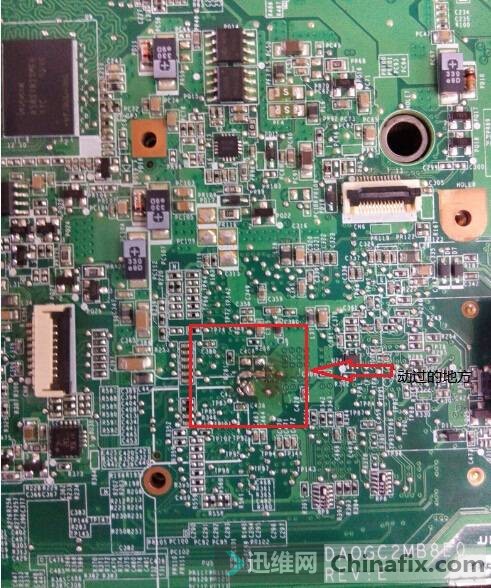

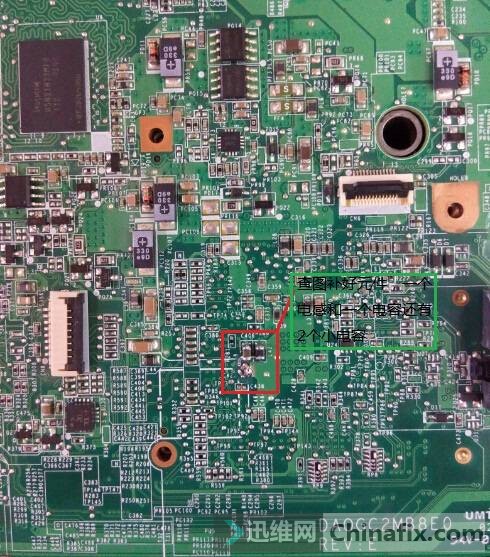

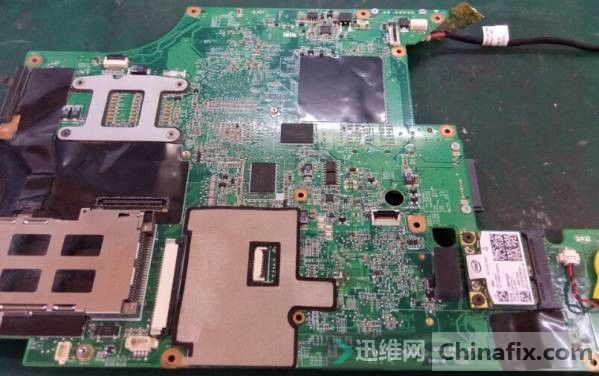

至此已经把主板拆出来了,由于这里被上家动过所以,所以把整个板子扫了一边没发现大动的地方,找了个料板把这个地方先补好

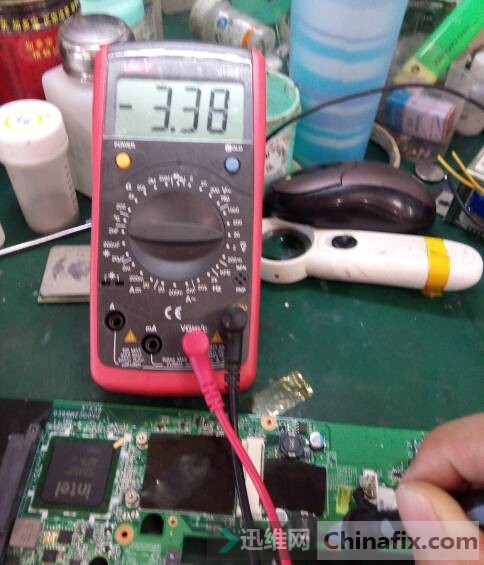

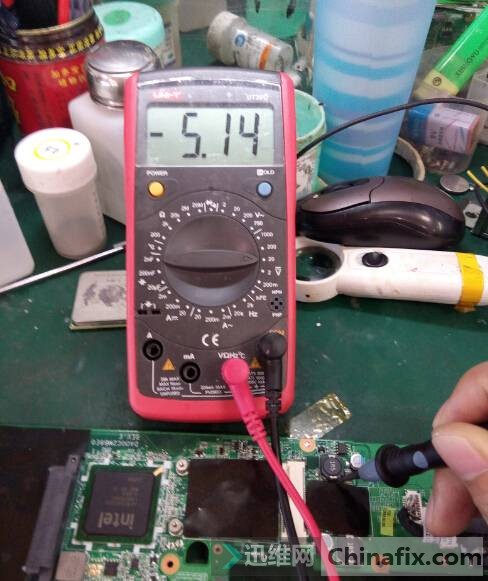

补好之后不能忘记测量一下阻值看看有木有焊好,或者是有木有短路,经测量正常,再测量板上的各大电感无短路现象。OK,通电测电压,3V和5V正常出来了

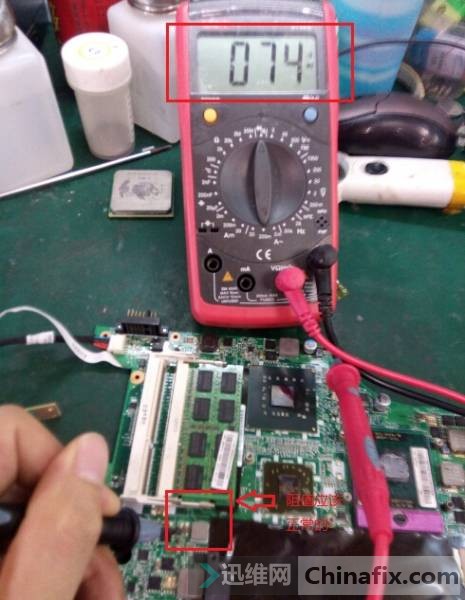

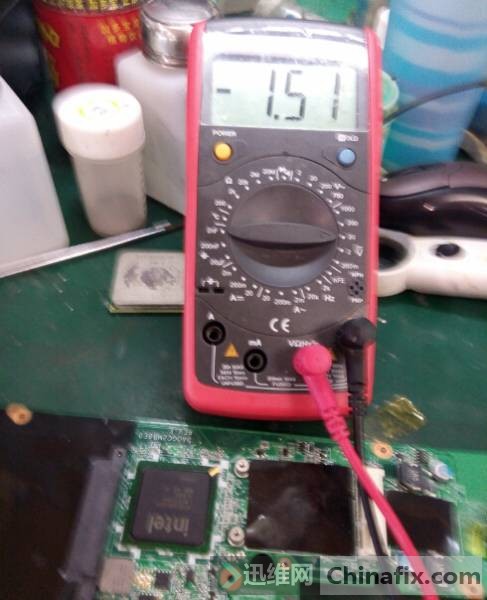

按下开关,测量各大电感的电压,看看到底是谁没有出来,谁没出来直接干它~~嘿嘿,首先内存供电1.5V出来了

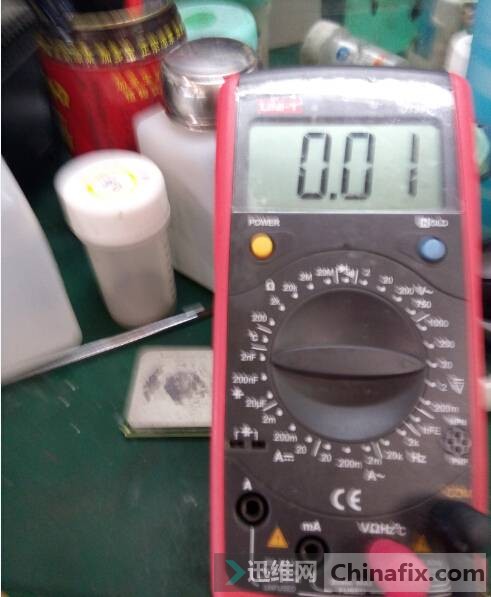

总线桥供电1.05也出来了,我再测....嘎嘎,发现敌情0.01V...

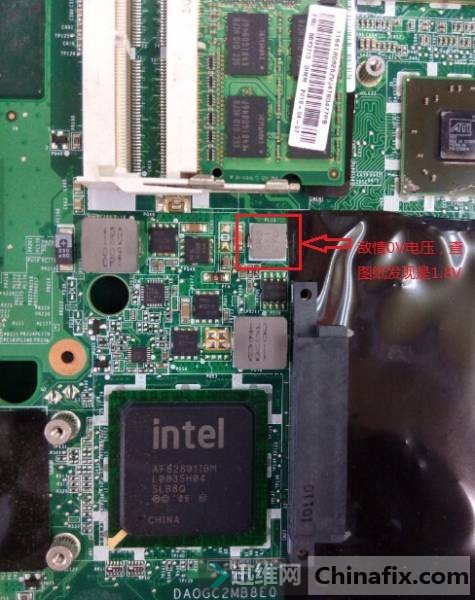

敌情在PL15电感,木有电压输出,打开图纸看看是神马

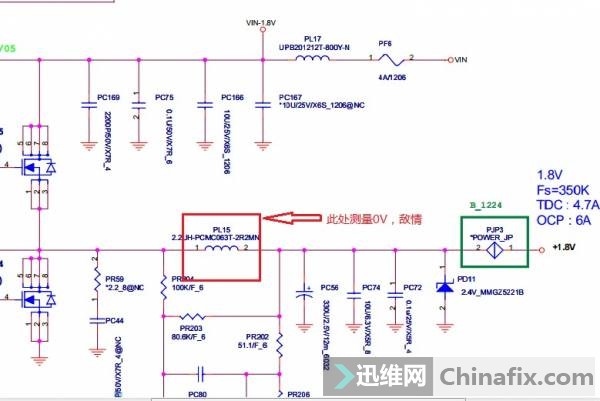

是1.8V的PWM方式出来的电压,断电测量其阻值,我截....
