用示波器修联想G470进水机（SVID波形简单分析）

更新时间：2014-07-16 浏览量：1450

机型：联想G470
板号：LA-6751P(HN65芯片组)

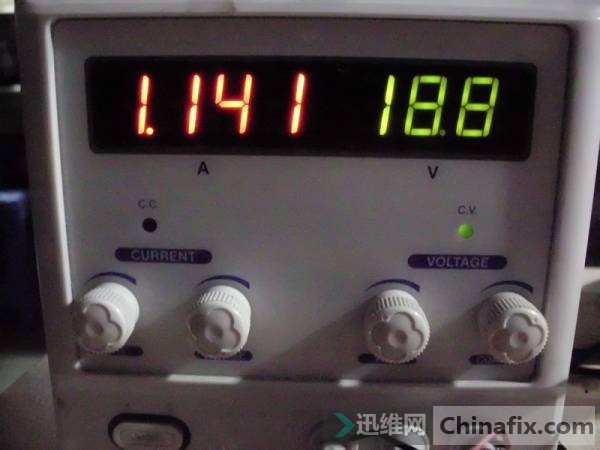

一个同行送来一片赤裸裸主板（LA-6751P），首先，这个同行也搞维修的，听他细说，这板原先是个进水机，客户已在别家修过，没修好，又拿到他那里，他又修了一段时间（换过EC、PCH等）没修好，现在又拿来了我这里，我接地板，目测全板已经多处被加焊过，还有洗过板的痕迹，看来这又是一片被修过多次的铁板，直接跟那同行说：这板先放我这吧，一时半会好不了，等他走后，插上电源，触发的，发现电流跑到1.1几的电流，如下图：

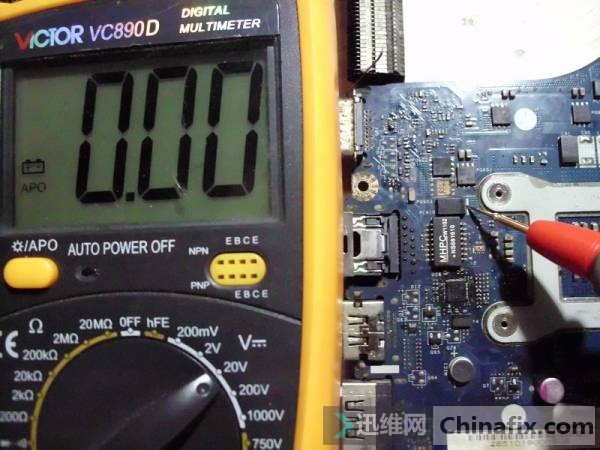

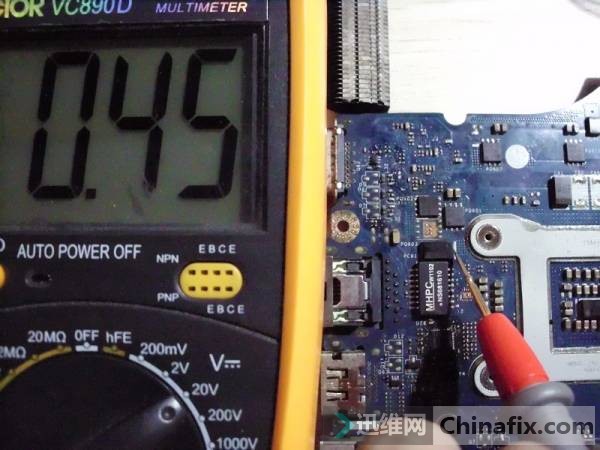

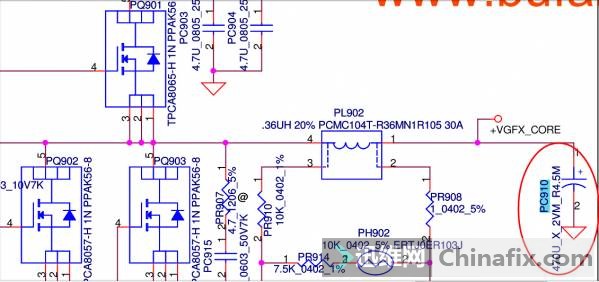

此时测得内存供电、桥供电、总线供电、独显供电、CPU供电等所有供电正常，只有集显供电没有出来（在PC910电容上测得的）如下图：

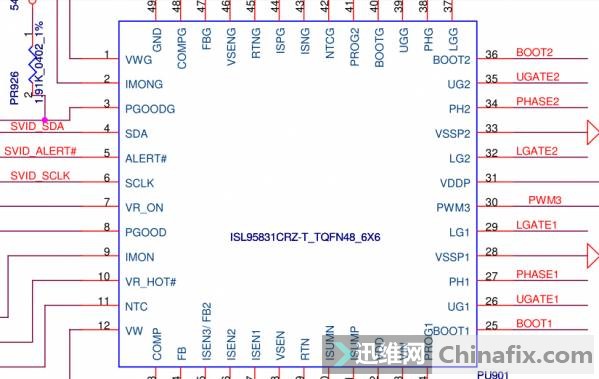

心想，CPU供电都出来了，集显供电怎么还不出来呢？它们是同一个芯片ISL95831控制产生：

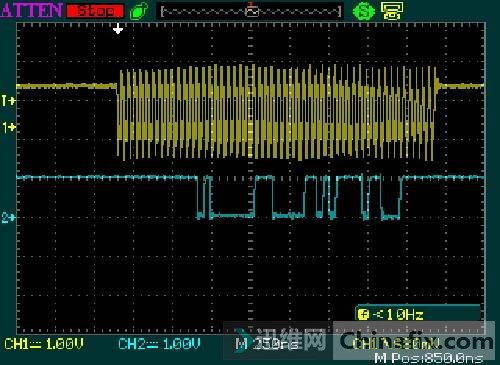

按照HM6X时序，当CPU收到PROCPWRGD后，CPU发出SVID信号给95831开启CPU供电，CPU供电正常后开始跑码，在跑码过了内存以后，CPU再次发出SVID信号开启集显供电，虽然现在CPU供电已经出来了，但这个CPU供电是不是正常的呢？下面看一下我测到的SVID波形：

从这个波形可以看出，这整个SVID总共才用了250nS,实际上，单凭这一次SVID波形是无法判断CPU供电是否正常，正常的SVID波形在1uS时间内要有两三以上SVID（不同的CPU所要求的电压不一样，发出的SVID波形也不一样），下面我用两个CPU测试了一下，如下图：

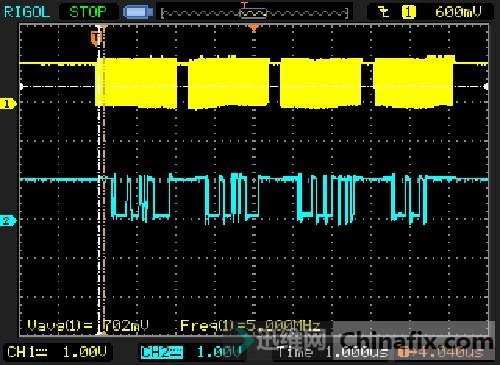

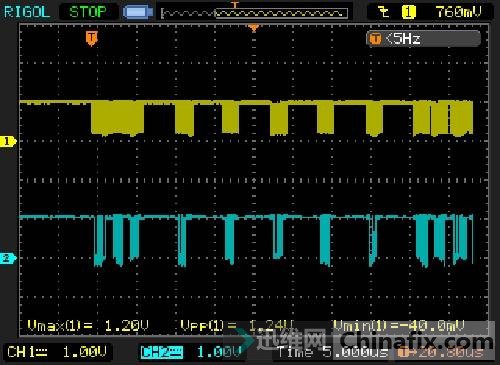

从以上两个波形可以看出，在同样时间内，一个CPU发出了三次SVID，另一个CPU发出了四次SVID，要想让一个完整的CPU供电正常产生，需要CPU发出N多次SVID才行，如下图：5US内发出的N次SVID：

从这些波形来看，CPU供电基本正常，下面继续看看有没有跑码过内存，

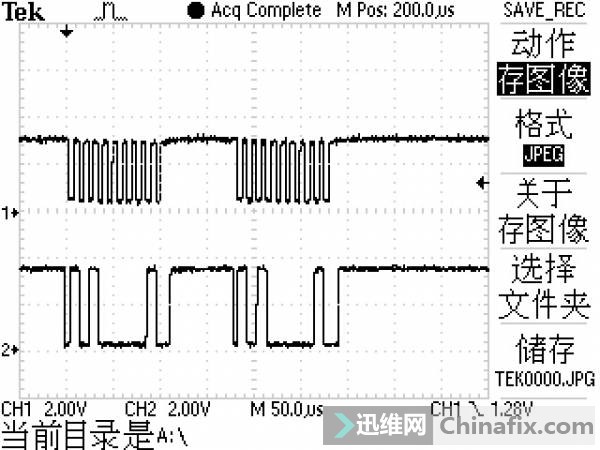

有没有过内存－－以前我们可以通过抓取SMBUS的波形来判断，SMBUS波形是什么样子呢？如下图：

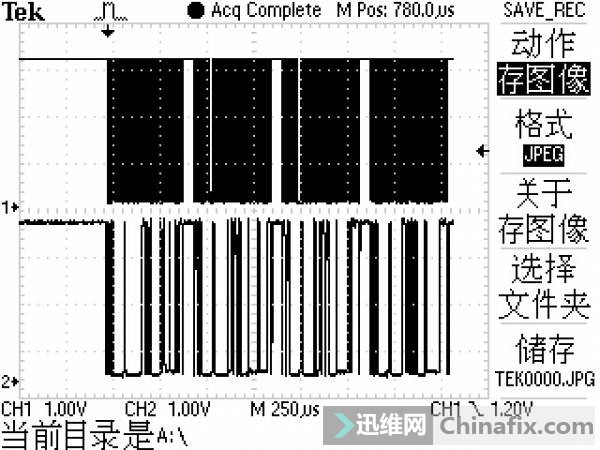

正常来讲，只要抓到两以上SMBUS波形，就说明已经读到了内存，三次以上可以认为BIOS检过了内存，如下图：

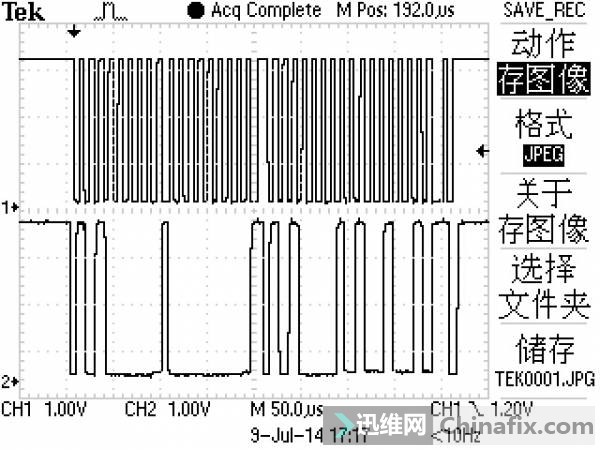

从上面这个波形可以看出，在250US内已经有了四次SMBUS波形，并且在内存排阻上也能测到数据波，如下图：

按理说已经过了内存才对，那为什么还不出集显供电呢？难道CPU坏了？还是95831坏了？还是BIOS出了问题？或都根本就没过内存？
这些种种疑问，一下把也搞蒙了，不过从上面的几次波形来看，桥的条件基本可以排除，EC应该也是没问题的，此时烦恼中带点沉思，而且比较懒，这是我的风格。
跑去找饼哥支招，饼哥让我试试看能不能抓到开启集显供电的SVID波形，哎，用单次死活抓不到（因为时间太长，从开启CPU供电到检过了内存，再到开启集显供电，这段时间最少也得几十毫秒的时间），用AUTO也抓不到，唉，干脆把板子扔给饼哥，本想让饼哥帮忙修好的，哪知在他那一放一个下午，下课后再去找他，发现板子还躺在他桌上呢，估计他也没怎么搞，哎，还是拿回去自己弄吧。
过了一夜，今天的学员都跑去爬凤凰山了，我才有空重新整理思路，继续跟这死不认罪的铁板抗战到底，前面已经提到，集显供电要想开启，必须跑码过了内存，那我还是先从内存的工作条件开始查起吧，经过测量，果然后发现内存的复位信号都没有，内存的复位是由CPU给的，那CPU在什么样的情况下才会发出内存复位呢？一般在检到内存之后，集显出来之前。

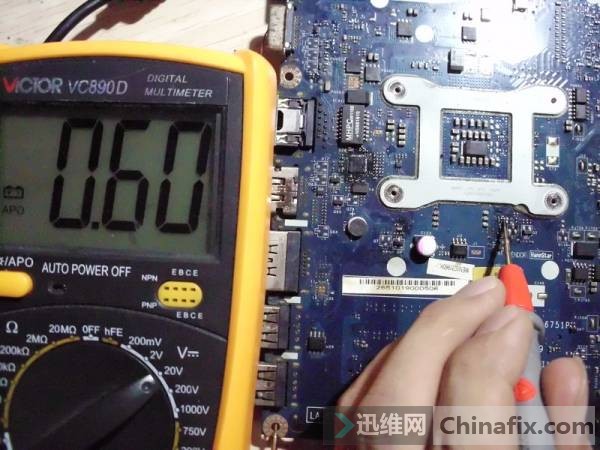

接下来再用打值卡测了一下内存槽的对地值，未发现异常，再去测CPU的内存模块的条件，此时又发现了SM_DRAMPWRGD信号只有0.6V，不对呀，正常应该有1.5V才对啊！

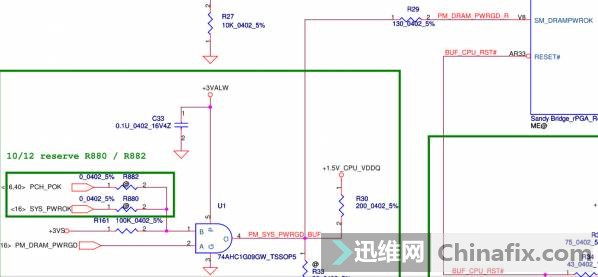

这个SM_DRAMPWRGD信号是在桥旁边R29电阻上面测到的，如上图，下面看看这个SM_DRAMPWRGD的信号来源：

从上面这个图可以看到，这个信号是由U1（7409）与门开漏输出，再由+1.5V_CPU_VDDQ经过R30 200欧电阻上拉，实测R30电阻一端有1.5V，另一端也只有0.6V，再测门芯片的1、2、5脚都有3.3V，难道这个门芯片坏了？果断拆掉，不装，再上电，哈哈，电流上到了1.2几，此时再测集显供电，完美的出来了，如下图：
