机型：纬创LA47 HM65+独显。



　　故障：开机电流0.2A左右，无CPU核心供电。

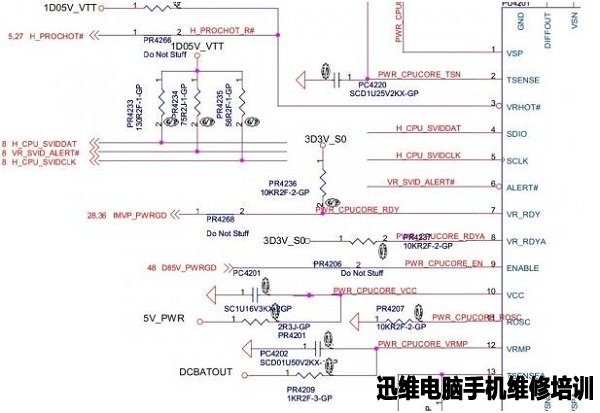

　　检修：维修这种无CPU核心供电故障首先要确定时序是不是已经到这步了，也就是说前面的供电和PG都正常了，时序不了解没关系，EN和PG不会说谎，EN和PG就是最好的时序分水岭，那么我们首先检测下图中的：9脚ENABLE

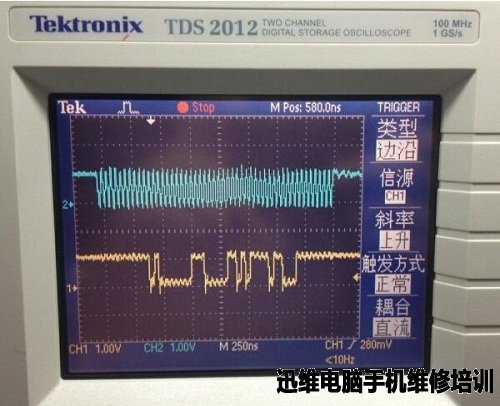

　　经过检测9脚高电平正常，也就是说CPU核心供电芯片的开启信号已经有了，这就可以证明在此时序之前的时序是正常的，那么我们的重点就放在VCORE这部分来进行维修，EN有了，接着测量芯片供电也正常，然后测量瞬间上下管有没有输出脉冲来判断是保护还是无输出，经过测量瞬间无输出，这个时候开始测量SVID，SVID有别于传统PVID，它是数字式的传输，而我们以前的CPU供电电压的组合都是由物理电阻0-7的高低组合来完成的。SVID有一条时钟线SVIDCLK和一条数据线SVIDDAT。接下来用示波器双路测量这个信号数据，如下图：







　　从此图中可以大致看出这个板的SVID已经正确发送给CPU供电芯片了，但是CPU供电芯片没有输出驱动脉冲，基本问题锁定在芯片自身损坏，更换上全新的NCP6131再次通电，故障解决。


　　假设这里没有检测到SVID数据波形，那么我们肯定不在需要维修VCORE部分，那么它涉及到BIOS数据是不是正常，CPU、PCH等原因。

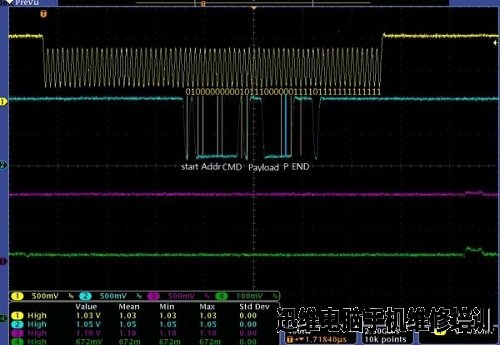

　　看到这里肯定有人会问：你怎么知道这个波形就是正确的呢？这个我们也是参考资料来进行对比分析，才知道。如下图：

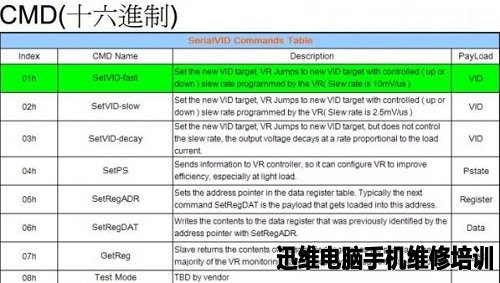

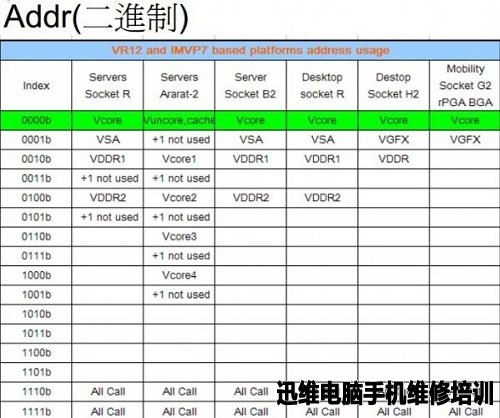

　　图中给出了一组正确的INTEL CPU VCORE数据传输代码，它总共分成6段，分别由：start Addr CMD payload P END组成。根据这6段和时钟的低电位时进行对比就能得出2进制代码010等，然后再通过INTEL资料对比，来分析代码的含义，如下图：

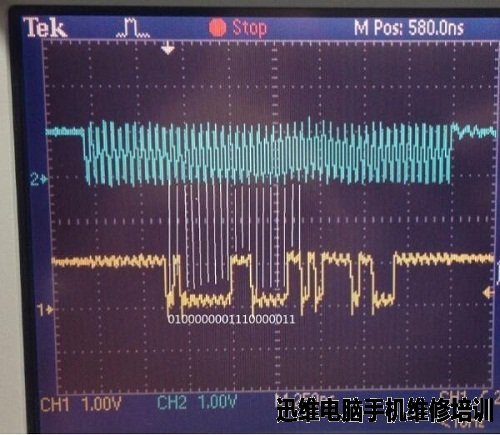

　　我们上面抓的这个波形大致的意义就是：开始-VCORE-07H-00H-确认-完成。



　　其中07H 和00H的意思就是：多路CPU供电，电压根据CPU来决定，然后这个波形并不是静态的，它还会由CPU内显供电数据的参与，要正确详细的解释原代码的含义，很复杂。


 　　做为我们维修人员来说，具体了解这些代码的含义，并没有太大的用意，但是我们必须学会去看这个波形是不是正确，通过这个故障的维修和分析，我想大家对部分使用95831的SVID芯片不出供电或者不出CPU内显供电应该有个清晰的思路了。



　　注：文中如有错误，欢迎高手指正。



　　本文作者：迅维ID（芯超科技小俊）本文是作者原稿，迅维编辑未作修改。
