ACER E1-422不开机维修案例
更新时间：2016-07-12 浏览量：891
机型：ACER E1-422
版号：EA40-KB MB 12247-1（纬创资通代工的）
故障：不开机
ACER E1-422不开机维修方法/步骤：
拿到ACER E1-422机器后，接入电流表，电流显示000A，按开关后，电流无反应，确定为不开机故障。
ACER E1-422不开机 图1
接下来开始拆机，拆机后，看到版号为纬创资通代工的，12247-1。
ACER E1-422不开机 图2
检查主板，发现待机芯片处有被腐蚀的地方。
ACER E1-422不开机 图3
在腐蚀地方，加焊了一下上锡，但有好多引脚都被腐蚀上不上锡，旁边的电容电阻也是一样的情况，只能全部拆掉了。
ACER E1-422不开机 图4
在论坛下了张图纸，只能对照图纸一个一个再慢慢补了。补好后，如下图。
ACER E1-422不开机 图5
由于待机芯片TPS51125C的主供电引脚VIN，已经腐蚀断线，只能飞线接线，大家从图中可以看到。
ACER E1-422不开机 图6
处理好这一切后，最主要的是测下全板有没有短路。测的结果是：全板阻值正常，再次通电后，待机电流依旧为000A，但是不同的是，VREG3和VREG5已经出来了。
ACER E1-422不开机 图7
此机是按开关后才有3.3V和5V的，于是试着按下开关，果然，电源指示灯已经亮了，而且电流跑到0.35A，再一看，电流又不动了。
ACER E1-422不开机 图8

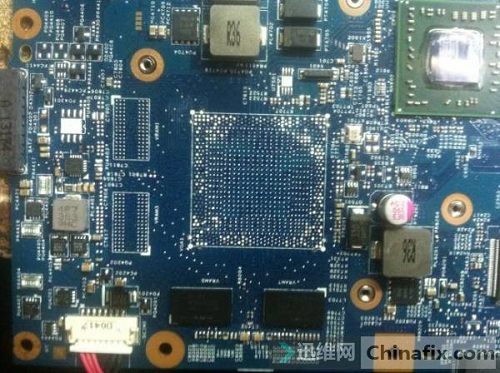

还是不正常，准备测全板供电。于是把板上的散热器取下，可是取下后，才发现显卡被别人拆掉了，只留下了4个显存。
ACER E1-422不开机 图9
接下来处理好焊盘。
ACER E1-422不开机 图10
想买块显卡，但是又不清楚什么型号的。于是在论坛上找到一个好的解决方法：此机可以改成集显。照着论坛里学来的方法，一步步操作。
具体方法如下：
具体方法如下：
首先拆掉显卡供电的上下管，以及断开显卡的PG。
ACER E1-422不开机 图11
ACER E1-422不开机 图12
ACER E1-422不开机 图13
做好这一切后，按论坛里前辈的说法是可以亮机的，试了一下，还真亮机了，接下来处理后面的两个地方。

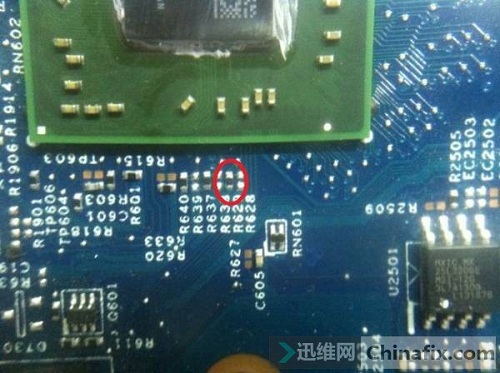

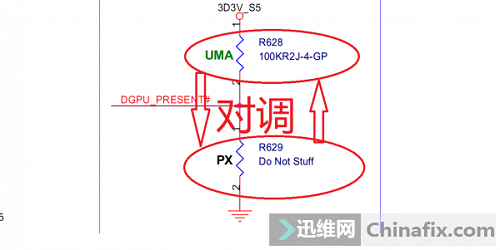

第一个地方是：将电阻R628和R629对调。
ACER E1-422不开机 图14
ACER E1-422不开机 图15
ACER E1-422不开机 图16

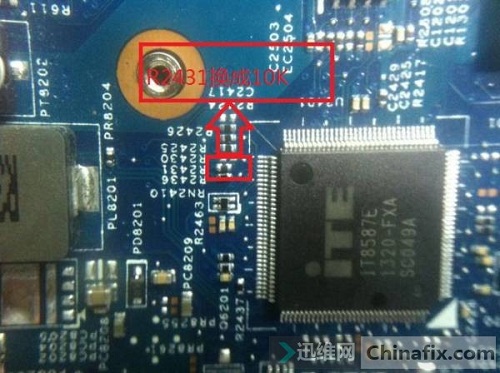

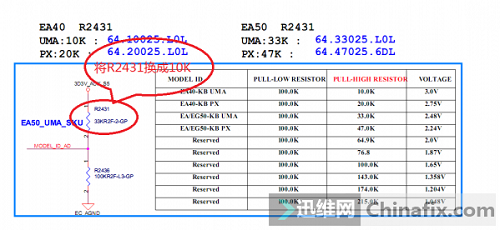

第二个地方是：将R2431换成10K的电阻。
ACER E1-422不开机 图17
ACER E1-422不开机 图18

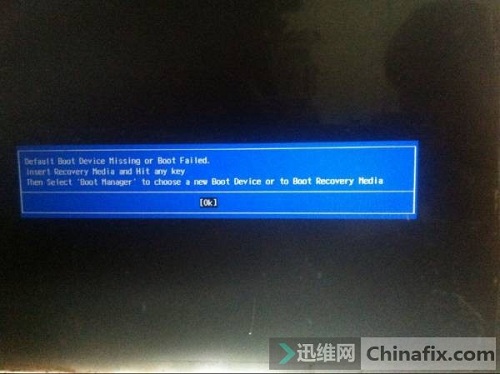

处理好一切后，再次通电，开机，电流跳了几下，掉回到0.3A左右亮机。
ACER E1-422不开机 图19
ACER E1-422不开机 图20
为了安全起见，刷个集显的BIOS，原来独显的和集显的两个BIOS都可以亮机。
维修至此结束。
附：
原机独显BIOS:http://pan.baidu.com/s/1slahzVv
原机集显BIOS:http://pan.baidu.com/s/1gfO6M8j
文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-982050-1-1.html
本文作者：迅维ID：泉泉哥
