型号：海尔T6-3



　　版号：DAOJW2MB8DO



　　故障:适配器不开机、不充电



　　海尔T6-3适配器不开机不充电维修方法/步骤：



　　一台海尔T6-3笔记本，说是不充电，同事拿到手一看是适配器不开机，实测发现保护隔离没有通过，查看图纸是OZ系列的充电芯片的问题。如图：



海尔T6-3适配器不开机不充电 图1



　　PR14这个百K级电阻一端有电一端没有电，而且直接短接电阻适配器可以开机，但是不能充电，这个脚和BQ系列的ACOK类似，确定问题出在这儿，接着查一下ACIN，看看OZ8682充电芯片发出的ACIN_PG是为了去转换ACIN，还有去打开保护隔离。

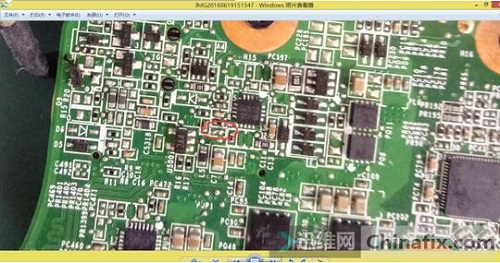

　　同事琢磨了半天，把PR14去掉直接飞线短接了。如图：



海尔T6-3适配器不开机不充电 图2



　　现在适配器是可以开机了但是不充电，打开图纸直接搜索AVCC找到EC，得知21脚位适配器检测脚名称：ACIN。追其来源来到这里：



海尔T6-3适配器不开机不充电 图3



　　OZ8682发出的ACIN_PG使PQ7导通，使PQ10截止，ACIN有+3VPCU上拉为高电平，通知ECC适配器插入。实测EC21脚无电压，因为无点位只能跑线，找到了PQ10。



海尔T6-3适配器不开机不充电 图4



解释一下：

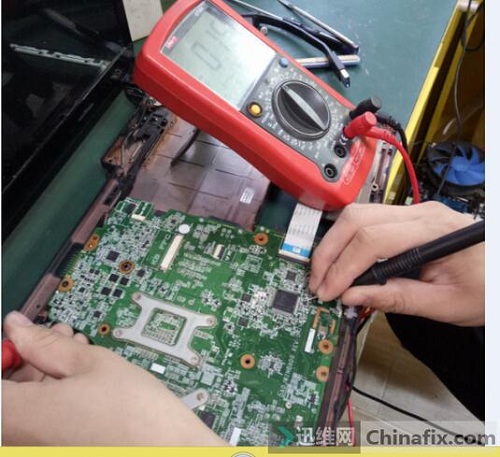

　　我的表笔因为焊针的问题看似15其实是000直连的，于是待机下测PQ10D级无电压，G级为0v,测上拉电阻一端为3.3v一端0v。难道是上拉电阻坏了？



　　直接短接发现待机电流0.17A，终于找到了，原来是PQ10漏电造成的。



海尔T6-3适配器不开机不充电 图5



　　拆掉PQ10后，测量电流上到2.37A。



海尔T6-3适配器不开机不充电 图6

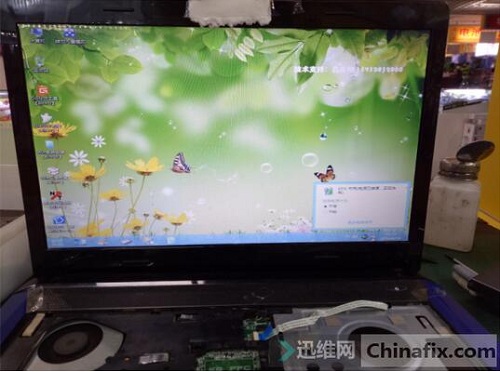

　　故障排除，海尔T6-3亮机图。



海尔T6-3适配器不开机不充电 图7



　　文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-978221-1-1.html



　　本文作者：迅维ID:lvjingang
