宏基V3-471G不触发

更新时间：2015-06-11 浏览量：854

　机型：宏基V3-471G 　板号：DAZSAMB6E0, 故障现象：不触发，待机0.01按开关无反应，不加电。

　拆机没有进水，量各大电感的对地阻值正常，插电量3V，5V正常输出，从现象来看应该是EC的触发电路有问题，转战EC，EC是NPCE885L，首先是看按开关EC能不能收到跳变信号，实测EC可以收到跳变信号，量EC的64脚ACIN3.3V，93脚LID 519# 3.3V 示波器打晶振也能打到波形，看来要查广达的时序了，看下EC收到开机信号后下一步的动作，图纸不可少啊，在电脑维修培训论坛找到该图纸。

　按广达的时序EC在收到开机信号后要发出S5_ON的电压来开启3V 5V后继的供电，测量EC的26脚S5_ON发现了问题这个脚的电压为2.3V，不对啊，这个S5_ON怎么自己就跑出来了，拨了电在插电测量，发现S5_ON一插电自己就跑出来了，因为以前修过广达的机子好像有些是插上就出这个电压，但电压这么低肯定不正常，既然这样就查一下这个S5_ON为什么这么低吧
现在S5_ON连到哪里，

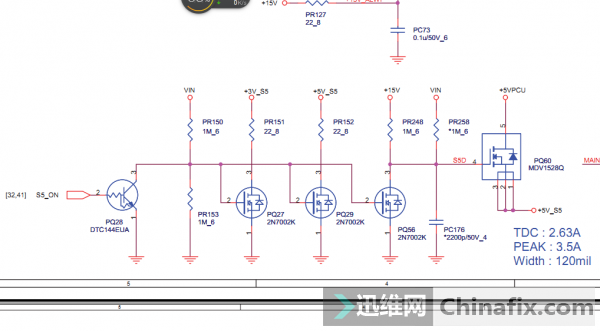

　连到PQ28看下PQ28的作用当PQ28的2脚为高电平时PR150和PR153就不会分压，这里就发现这个S5_ON跑出来是肯定不对，也不符合这个板子的时序的，因为如果在这种情况下S5_ON是高电平PQ56的G级就会失去控制电压+15V（实测12V）的电压就会加到PQ60的G级使PQ60导通，而产生5V的后继电压。

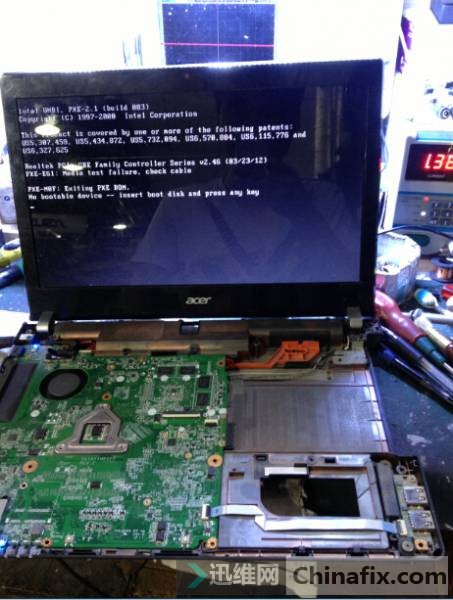

　测量发现确实是这样，量PQ60的G级发现G级有4.23V的电压，S级有0.53V的电压，PQ56的G级都没有电压了，12V通过PR248这个1M的电阻为什么会变成4.23V呢，量电阻是正常的，难道是PQ56坏了，还是说有后继有短路，断电量5V后继发现阻值是正常的，不管了，先拆掉PQ56看下，拆掉PQ56后，通电测量待机0.11，大家别慌这不是短路了，这是PQ60导通了，在量发现S5_ON电压也不出来了，断电料板上拆个三级管换上，插电按开关电流一路小跑，接屏亮机图。
