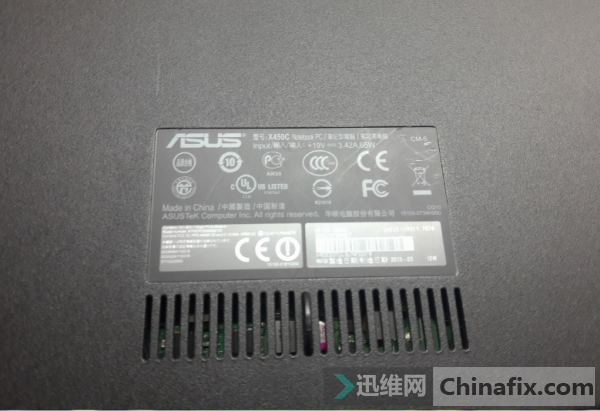

今天下午接到一个华硕机器，X450CC

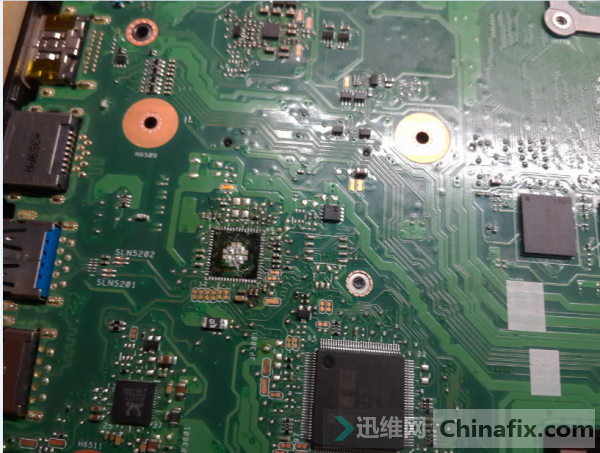

客户说进水开不了机，二话不说，拆机，一看键盘背面和主板上都有明显的水迹，擦干先，再大致打了下各个电杆，发现有几个阻值只有几欧，也不知道正不正常，但公共点没有短路。这机器以前也修过几台，所以大概了解了一些，知道这机器找不到图纸，只有点位可以用，没办法，打开点位。

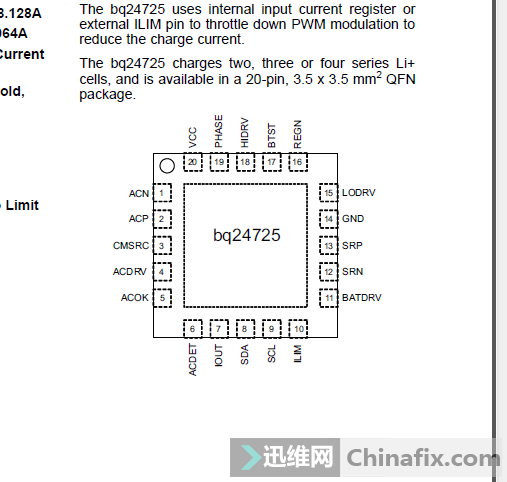

通电，发现没有待机，而且维修电源还发出咯吃咯吃 的声音！很明显，主板还是有轻微的短路！先看下公共点有没有电压，因为在笔记本维修培训网没有找到图纸，就先找到充电芯片BQ24725A  打开百度搜的PDF。

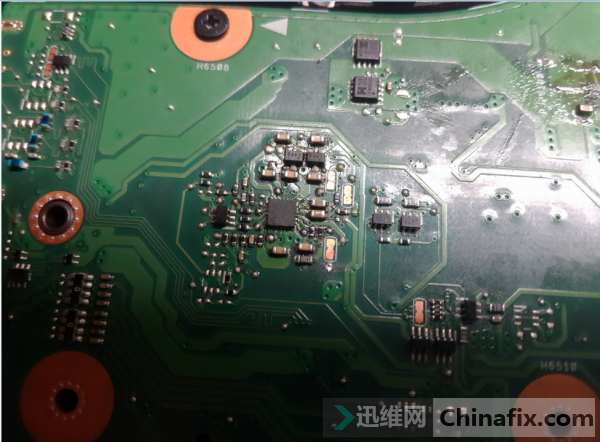

量了下20#，有19v多电压，再量其他脚，发现就只有16#有6v多的电压，其他都没有貌似，快修先，换掉，依旧。看来不能偷懒了，硬着头皮继续，找到待机芯片，UP1589Q  这新的点位图根本没有表明哪个脚是供电脚，等于没有点位一样，也可能是我不会用，不管它！细细观察待机部分。




 因为没有图纸，只能凭借经验了，检查芯片外围铜皮较宽的引脚有无19v，测了下，全部没有电压！你妹!再看铜皮，该引脚经过一个电阻与公共点相连，电阻标注1-0，应该是个保险，所以猜测这应该是VIN，量了却并没有电压，看来是主板有地方短路，导致电压没过来！既然这个地方是19v vin 那就直接从电源接口拉个19v电压过来烧鸡，把维修电源限流，烧鸡，最后发现是CPU供电的一组场馆坏了，换了之后，通电，待机出来了，触发，发现电流上到0.04左右就掉，记得刚拆机的时候发现网卡部分进过水，有水迹，摘掉先，

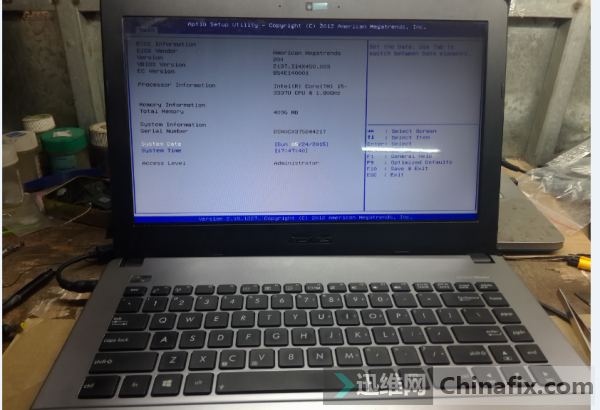

再触发，电流一路飙升，接上显示屏，完美亮机，进bios看了下，键盘居然还能用，客户运气不错。
