富士通UH572开机不亮
更新时间：2015-04-30 浏览量：566
机型：富士通uh572超级本 板号：看图
故障现象：待机0.013 开机0.019 电源指示灯亮不显示

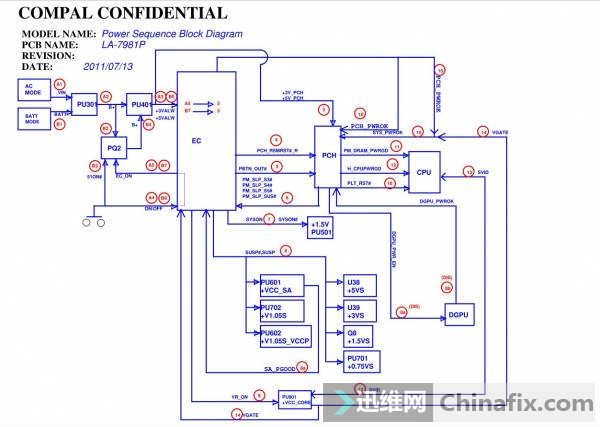

故障分析：根据开机电流判断，明显此主板后级很多供电都没有开启得起来 ，拿表检测，发现只有5V3V系统供电产生，其它电压基本没有。想找此机原理图来分析，很失望，找遍电脑维修培训网上也没有。想花钱也不行了，看了一下这个板pch芯片，代号 是slj8e 得知是hm7x系列的，既然没有此机的图纸，那我可以找找别的品牌厂家hm7x芯片组的时序来参考一下。刚好手一个图纸也是这个芯片组的，如图：

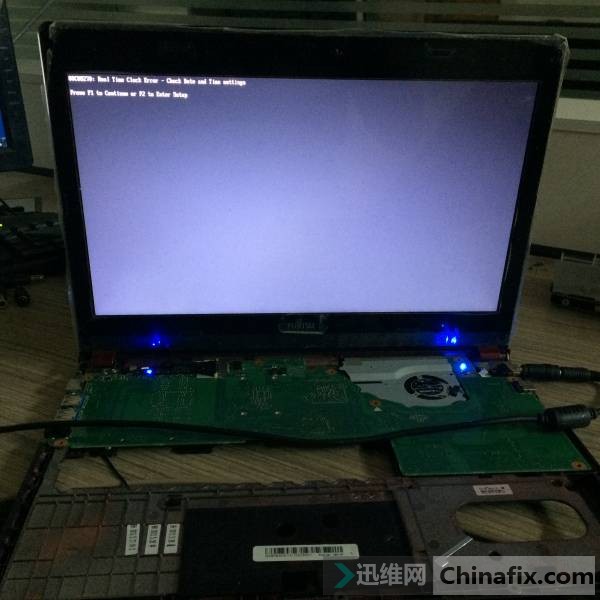

一看，果断下定决定更换io芯片，因为很后级电路供电都是由io来开启。因为又没有图纸，只能这样参考来判断了，更换好后，开机电流刷刷的上去了，看图：

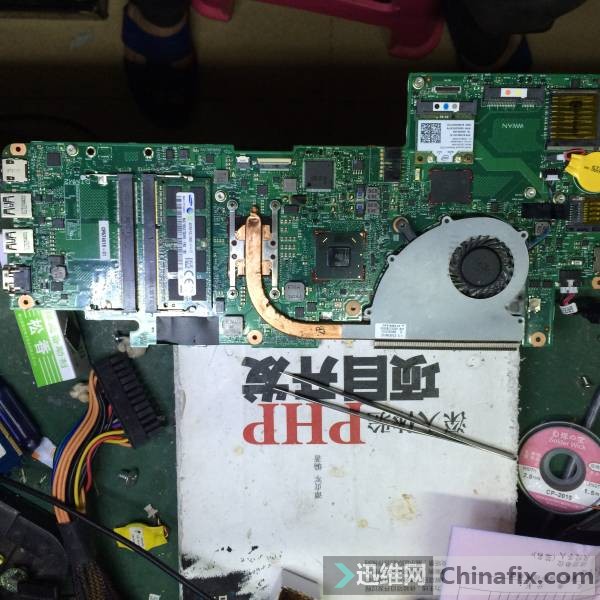

主板全貌

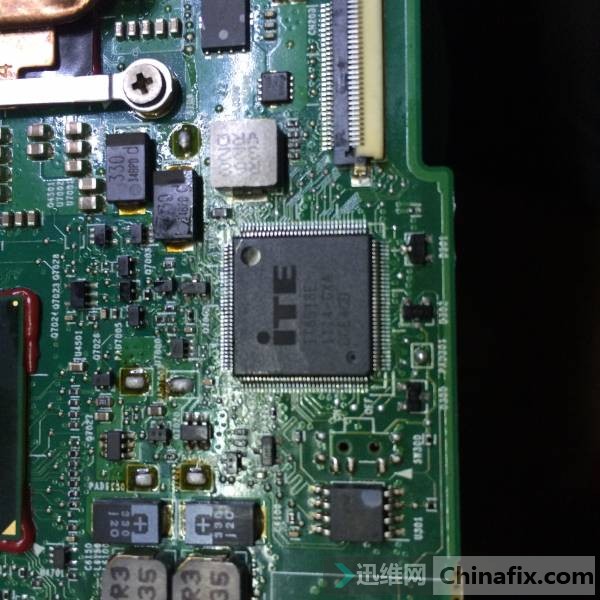

更换好的io图:

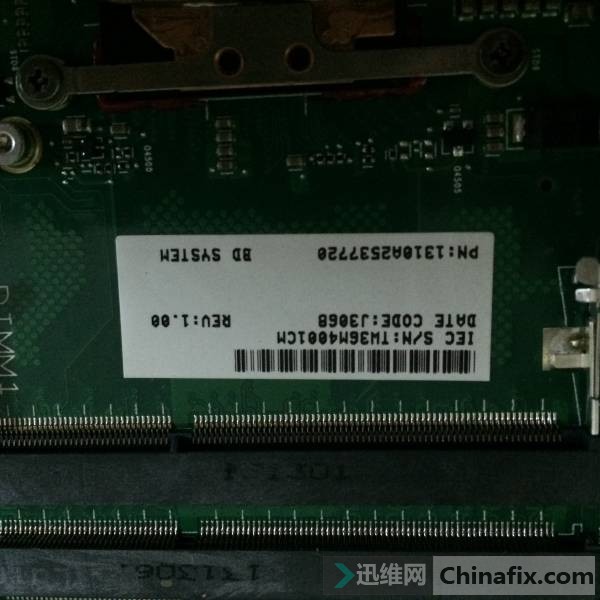

这个不知道是不是此板号在这里。
文章来源：迅维网
http://www.chinafix.com/thread-857113-1-1.html
