板号：联想LA-9901P REV 1.0



　　故障：不触发，电脑开不开机



　　接修一台LA-9901P REV 1.0的裸板，客户说不触发，电脑开不开机，原因未写。



联想主板LA-9901P不触发导致电脑开不开机维修（图1）



　　同事接手的没修好，正好有时间我就看看，同事告诉我有两个问题：



　　1.EC程序KB9012在线刷不了；



　　2.断开结点PJ401后级有1.8V的电压，后面断开了还是一样；



　　在此怀疑板层有问题。打开图纸PJ401是+3VALWP转+3VALW的结点，3VALW后面连的大的元件已经拆完了。



联想主板LA-9901P不触发导致电脑开不开机维修（图2）

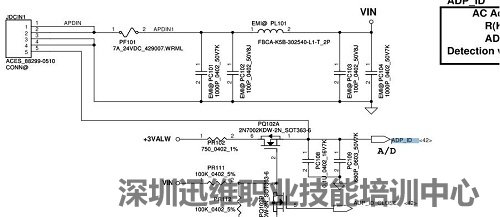

　　查找的过程就不多说了，最后发现来自ADP_ID ，如下图，所以这是正常的。



联想主板LA-9901P不触发导致电脑开不开机维修（图3）



　　第一个问题解决了来找第二个问题。EC的条件同事也都查完了，我又重新查了一遍没有发现异常，按开关就是没反应。同事说EC在线刷写不了，我就试了一下，果然是这样。

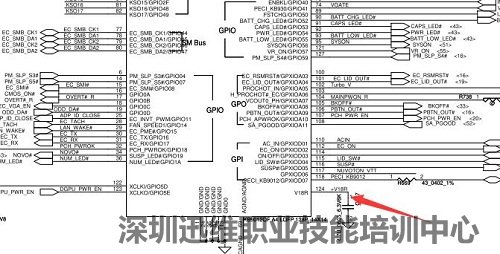

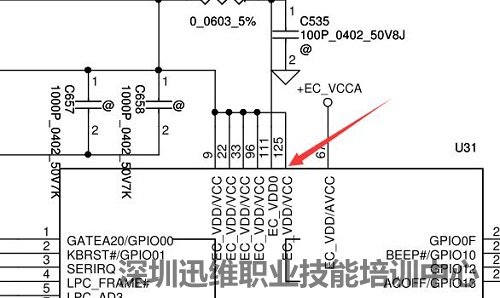

　　心想EC的待机条件是不是漏了什么，还发现一个问题就是EC124脚只有0.6V，正常是1.8V，同事也查了KB9012的PDF，上面只是简单的介绍，124脚的滤波电容同事也换了。没招了，还是认真再查查待机条件吧！果然有发现，EC的125脚没有电压。断线，飞线后如图：

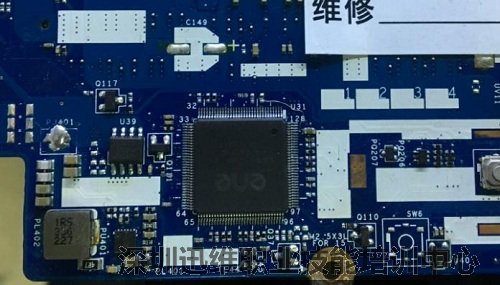

联想主板LA-9901P不触发导致电脑开不开机维修（图4）

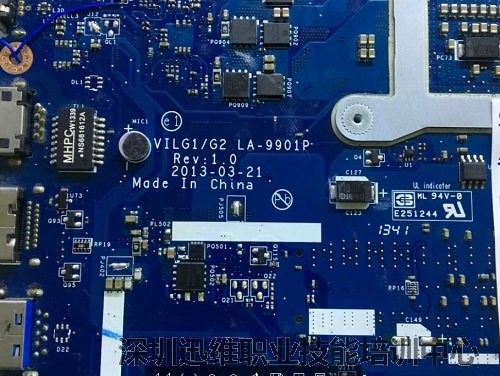

联想主板LA-9901P不触发导致电脑开不开机维修（图5）

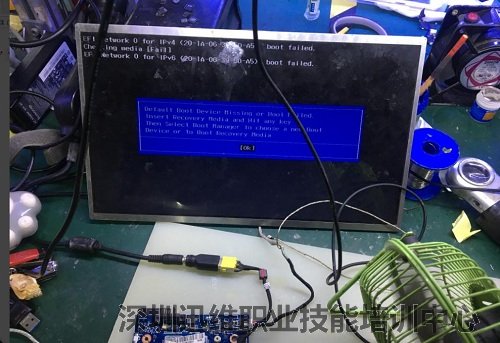

联想主板LA-9901P不触发导致电脑开不开机维修（图6）



　　把件全部装完后顺利亮机。



联想主板LA-9901P不触发导致电脑开不开机维修（图7）



　　联想主板LA-9901P不触发导致电脑开不开机故障完美修复。
