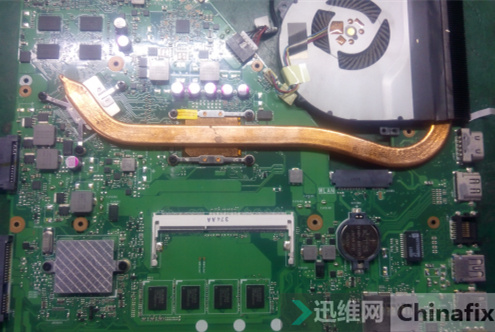

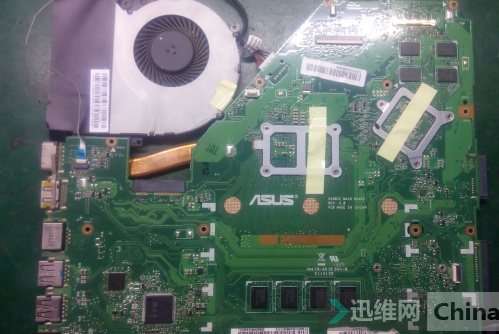

　　板号为X550CC_2.0的华硕X550CC不亮机。主板正反面，如下图：

　　维修过程如下：

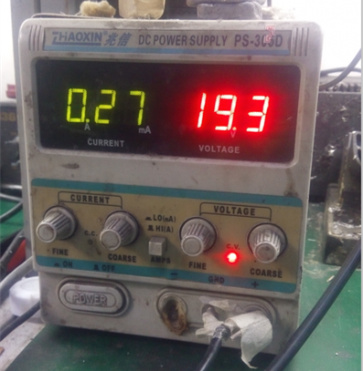

　　接过板子发现还没被修过，上电触发电流0.27不动了。

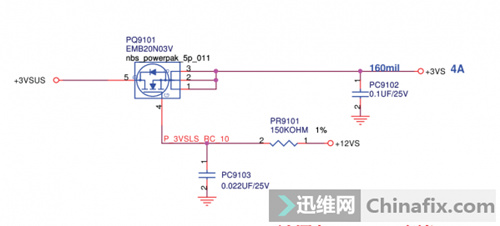

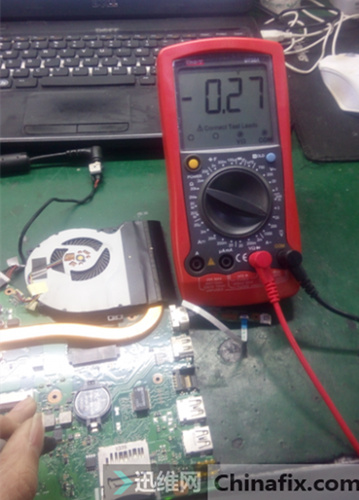

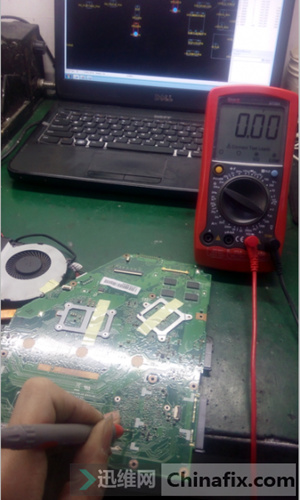

　　看到这种情况，是明显的欠压。首先，测量二级转换，发现+3VS输出才0.27V，马上测量控制级发现没控制电压。

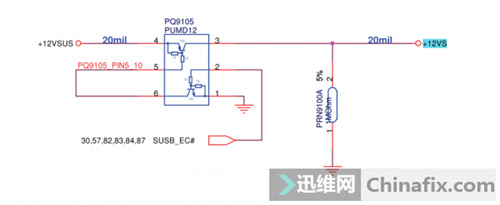

　　找了张华硕参考图，简单分析了下电路，EC收到SLP信号后发出SUSB_EC#控制PQ9105 5脚为低电平，+12VSUS转换为+12VS，控制二级转换管导通。

　　马上通过点位图找到SUSB_EC#这个点，发现没电压输出，测对地无短路。

　　按照时序流程马上去测量SLP信号，发现PM_SUSB#信号和PM_SUSC#均为低电平。

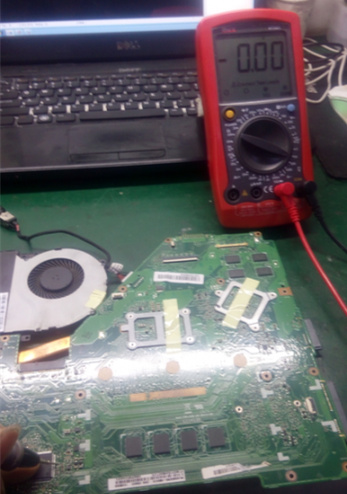

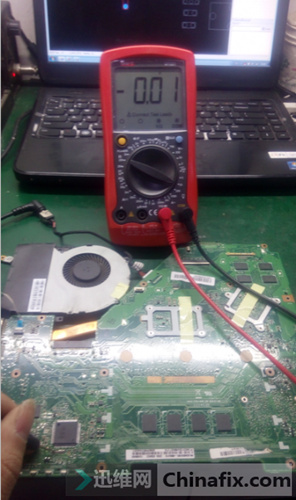

　　什么情况，明明触发了，为何这两个电没有，难道被拉低了？不管了，先换个EC看看，结果故障依旧，看来问题还是在PCH那边。先简后繁，把南桥的待机条件走一遍，测到RTCRST#的时候发现居然为0V！

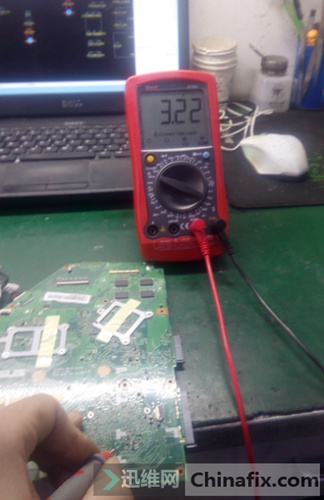

　　用小刀片刮开+VCC_RTC，测试这一块线路，发现电压是正常的。

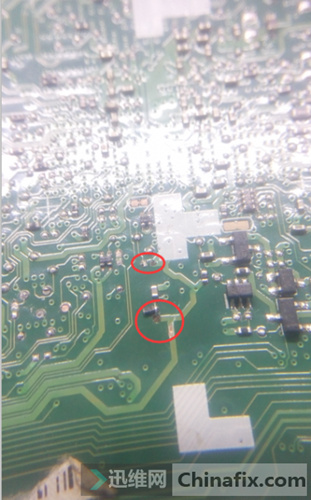

　　问题到这里基本上就已经明白了，直接上图吧。

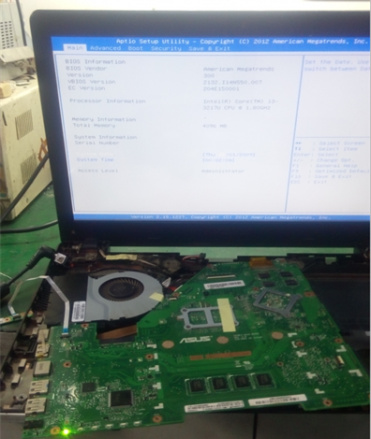

　　把图中两个地方掉件补上，电阻更换掉，机器已经跑马亮机了。

　　友情提示：这款机器缺少+3VSUS_HDA供电，同样会导致EC不发出SUSB_EC#，确切点说应该叫有触发动作，不过有待验证，反正我修到了。

　　本文作者：迅维实地培训学员，迅维网论坛会员，ID：hacker6010。
