联想G580多种故障维修

更新时间：2016-03-09 浏览量：1971

　　接同行一台G580，未进水，未摔，本来以为挺好修的，可通电后，电流为0.000，无待机。

　　维修过程如下：

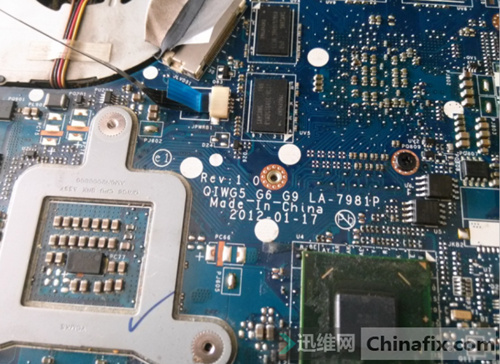

　　拆机，板号如下：

　　先从待机这块入手，测量待机芯片、工作条件、主供电、线性开启、线性电压、VREF，均正常。测到1脚、6脚时，一个脚有1.3V，一个脚只有0.6V，属不正常。

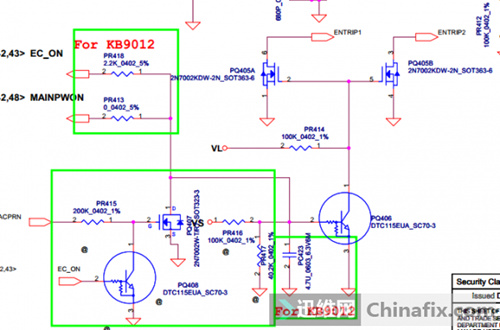

　　追开启信号，追到了这里：

　　经测量，EC_ON已有3.3，导通PQ406 PQ405截止开启信号应该为高，现在两个开启，一个高，一个低。有两种可能，一个是PQ405有问题，另外一个就是待机芯片了。把PQ405拆了，开启后，还是不正常。没办法了，最讨厌换QFN了，可还得换。待机芯片是RT8205，找了半天没找到。朋友说51125可以代换，可51125也没找到。朋友又说51123可以代换 51125。于是，找了个51123代换 RT8205，结果换上去，还是没有3 5V输出，把3V 5V节点断开，3V 5V，正常产生，连上就没有了。此时，开始怀疑是短路问题，于是把3V 5V的节点一个一个断开，但是未果。又找了一遍，终于找到个51125，换上去，3V 5V完美出来，按开关触发，电流上到0.13A，停住了。看样子CPU供电没出来吧。测了一下果然如此，查CPU供电芯片的工作条件。

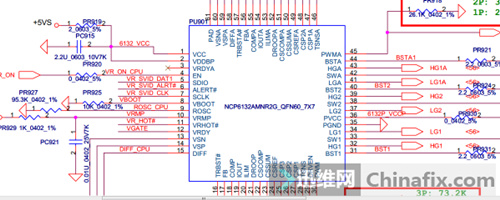

　　先测供电，1脚VCC应该是5V，却只有1.3V。追+5VS，追到了这里：

　　经过测量，5678脚有5V，123脚1.3V，二级转换没转出来，测4脚没电压，不正常。测R646，一脚有18V，2脚没电压，不正常。查Q110，2脚为高电平。

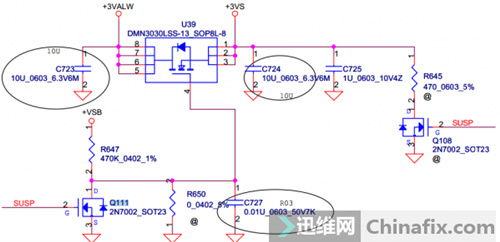

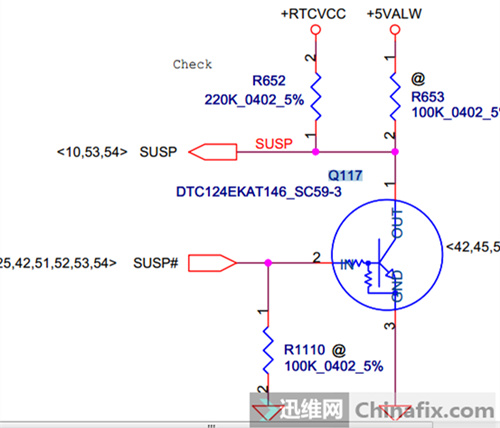

　　经过电路图综合分析，SUSP这个信号应该为低电平，现在是高电平，不正常。把Q110拆掉，触发上电，还是没有CPU供电。再一测，还没有开启，追开启是EC发出来的。测触发后的EC+3VALW，没有，导致EC没发出。开启信号，追+3VALW，又追到了这里：

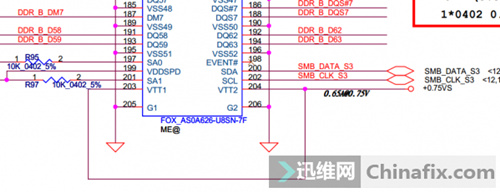

　　这个过程同5V转换一样，最后也是测到SUSP高电平，不正常。拆掉Q111，触发上电，CPU供电出来了。电流跑到0.8多一点，不再变化，也不亮。用示波器抓BIOS波形，一闪而过，没跑起来，测内存排阻无波形，判断不过内存。测量内存条件，看了下图纸，内存的203 204脚比较好测，就先测这里，然而测了几遍，都没有。
