苹果笔记本a1278不开机维修

更新时间：2016-02-29 浏览量：2728

主题：苹果笔记本a1278不开机维修
机器型号：a1278

板号：820－2936－B
芯片组：HM65、集显、板载CPU
故障现象：不开机，按开关无反应。

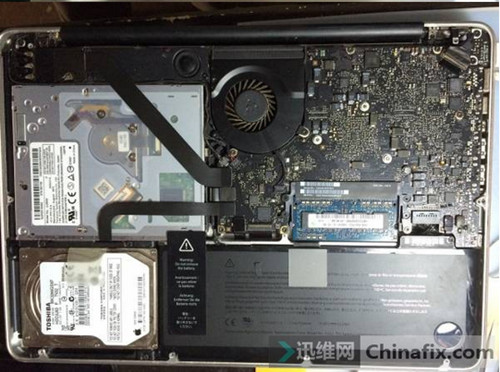

维修过程：插上电源，发现电流0.013，按开关无任何跳变，迅速拆机：

裸板插电还是不触发，仔细检查主板外观，发现桥附近有进过水的痕迹：

再仔细检查发现旁边还有个芯片烧成了碳灰，无法辩认，用镊子轻轻刮开，清理干净后，发现板上也有个小坑，如下图：

经过查图发现此烧坏的是一个6脚双MOS管，如下图：

这个MOS管的作用就是通过SMC_BC_ACOK控制Q5310导通，产生SMC_DCIN_VSENSE适配器电压检测信号给EC，目前此焊盘已经烧穿不能再焊了，在料板上找了个一样的6脚MOS管焊在旁边，然后飞线，飞好后如下图（飞的比较难看，别喷）：

最后把飞线用绿油、胶书固定好，满怀希望的通电，以为就这样修好了，结果通电后还是老样子，电流还是原来的电流，无任何变化。正郁闷时，突然回过神发现自己从头到尾都一直没打过对地值，TMD怎么把这事给忘记了呢，拿起表笔围绕故障周边打阻发现，Q5310的2脚SMC_BC_ACOK信号对地短路了！惊喜啊！如下图：

此SMC_BC_ACOK信号由充电芯片ISL6259第14脚发出，如下图：

由PP3V42_G3H通过电阻R5087上拉，如下图：

去往了三个地方，一个去了U6901与门、一个去了EC、还一个就是Q5310

这三个地方其实很好排除，先断开Q5310的第2脚吧，因为我怕换上去的MOS管没换好，结果断开它后，SMC_BC_ACOK还是短路，下面剩下EC和充电芯片没拆，难道是充电芯片坏了？于是仔细测了一下ISL6259充电芯片的条件基本正常，再测公共点电压也有12V，所以就没动充电芯片，直接拆EC，结果运气就是这么背，拆完EC还短，最后只有拆充电芯片了，如下图：
