HP4416S艰苦维修
更新时间:2015-01-13 浏览量:1734
机型:HP 4416S 板号:6050A22523015
做过维修的朋友都知道,这个机子开机不显的,干北桥差不多都能好。其他的不多说。也没有多少技术含量,这台笔记本是在我们店里一个星期前刚修过的 ,上次来的时候也是开机不显来的 ,同事上次加焊了一下,测试了两天正常,就让客户取走了。现在又返修了。
拿到本子,插上电待机0.018,待机应该是正常的,按下开关,电流在1.3 1.4之间跳变,很明显是不过内存,迅速拆机,都知道4416S的本子,真的是差,螺丝又多,而且底壳又薄,固定屏轴的柱子又容易掉,小心拆开后,把散热器拿掉,风枪伺候,对这北桥芯片加热了一下,垫上散热块,满怀欣喜的按下开关看电流还是徘徊在1.3 1.4之间跳变,心想难道是吹的时间太短了 ,继续一阵猛吹,上电之后,依然是这样,心里拔凉拔凉的,想起黄老师说的,没事的时候刷刷BIOS,刷刷更健康么,刷完还是一个吊样。还是接着怀疑是北桥吧,看来是要上BGA把它干下来,重新植球试试。
从迅维电脑维修培训实地回来,还是第一次做BGA,感觉手生了许多,连店里的风枪,烙铁都感觉用不习惯了 。把板子架上BGA之后,调好曲线,先给芯片预热预热,差不多就开始取桥了,温度已经到了无铅的熔点了,且延时了挺久的时间了,只见前面的珠子已经融化了,后面的还是推不动,,心里一阵畏惧,心怕取掉点了。又一分钟过去了,依然这个吊样,一阵叹息,还是算了,先加焊一下试试吧,拿下来之后上电试了一下,居然能亮了,自然心里挺开心的,准备装机多测测。可惜。并没有想象中的那么简单,刚装上散热器,装到底壳上,一通电,我去,待机变成0.132了。短路了。
那就按照不开机维修吧。打了一下3V5V电感都300多,正常呀。通电测量公共点电压,0V,就去测了一下Q1009的导通条件,G极要小于S极4.5V以上,那么+VADP要经过R1057和R5011分压,且R5011一端要接地。接地的条件就是Q1053两个小MOS管要导通,导通的条件就是ADP_EN 和KBC_VCC1_PWRGD要为高,经测量两个信号都为低。
那么查找这两个信号的来源,均来至于EC,KBC 1098,且KBC_VCC1_PWRGD由+V3AL过电阻R5034上拉
查找+V3AL的来源,来至于待机芯片TPS51125的VREG3(3.3V的线性电压) 。测量16脚VIN的电压来自于+VADP(适配器过L1002的电压)为19V,过D5008到R5016的2脚, 测量为19V,而电阻另一端为4.65V,还以为是电阻坏了,断电打值,稳稳的100欧姆,没坏呀,看旁边也没有什么会拉低的电压的元器件,难道是芯片把他拉低了。
去料板上找了一个芯片名字为RT8205A的芯片,看芯片的PDF只有18脚不一样,而且TPS51125的18脚是悬空的,以为可以代换,换上去之后发现VIN脚有电压了,18.6V,正常呀,可是电流表显示的却是0.000,VREF脚,VREG3,VREG5都没电,难道是不能代换。心情一阵失落。不耐烦的去料板里面找着芯片,眼看就要翻完了,终于功夫不负有心人,找到一个TPS51123,可以代换TPS51125的,立马装板子上,一插电,心里真不是滋味,电流还是显示0.132,保护隔离不过。
做过维修的朋友都知道,这个机子开机不显的,干北桥差不多都能好。其他的不多说。也没有多少技术含量,这台笔记本是在我们店里一个星期前刚修过的 ,上次来的时候也是开机不显来的 ,同事上次加焊了一下,测试了两天正常,就让客户取走了。现在又返修了。
拿到本子,插上电待机0.018,待机应该是正常的,按下开关,电流在1.3 1.4之间跳变,很明显是不过内存,迅速拆机,都知道4416S的本子,真的是差,螺丝又多,而且底壳又薄,固定屏轴的柱子又容易掉,小心拆开后,把散热器拿掉,风枪伺候,对这北桥芯片加热了一下,垫上散热块,满怀欣喜的按下开关看电流还是徘徊在1.3 1.4之间跳变,心想难道是吹的时间太短了 ,继续一阵猛吹,上电之后,依然是这样,心里拔凉拔凉的,想起黄老师说的,没事的时候刷刷BIOS,刷刷更健康么,刷完还是一个吊样。还是接着怀疑是北桥吧,看来是要上BGA把它干下来,重新植球试试。
从迅维电脑维修培训实地回来,还是第一次做BGA,感觉手生了许多,连店里的风枪,烙铁都感觉用不习惯了 。把板子架上BGA之后,调好曲线,先给芯片预热预热,差不多就开始取桥了,温度已经到了无铅的熔点了,且延时了挺久的时间了,只见前面的珠子已经融化了,后面的还是推不动,,心里一阵畏惧,心怕取掉点了。又一分钟过去了,依然这个吊样,一阵叹息,还是算了,先加焊一下试试吧,拿下来之后上电试了一下,居然能亮了,自然心里挺开心的,准备装机多测测。可惜。并没有想象中的那么简单,刚装上散热器,装到底壳上,一通电,我去,待机变成0.132了。短路了。

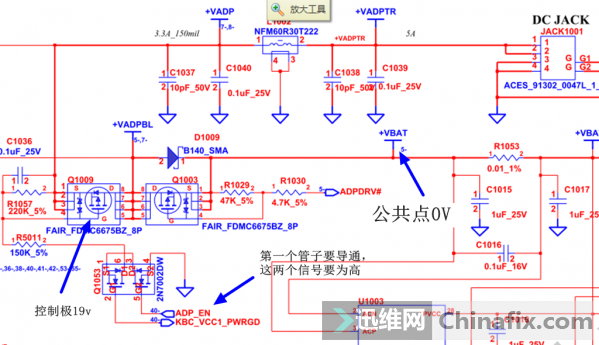

那就按照不开机维修吧。打了一下3V5V电感都300多,正常呀。通电测量公共点电压,0V,就去测了一下Q1009的导通条件,G极要小于S极4.5V以上,那么+VADP要经过R1057和R5011分压,且R5011一端要接地。接地的条件就是Q1053两个小MOS管要导通,导通的条件就是ADP_EN 和KBC_VCC1_PWRGD要为高,经测量两个信号都为低。

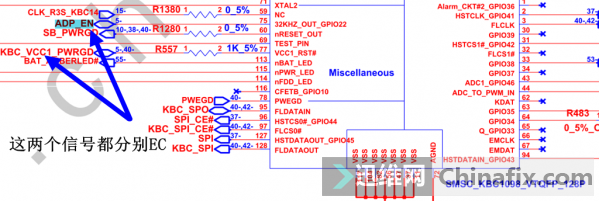

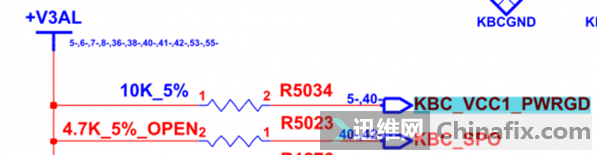

那么查找这两个信号的来源,均来至于EC,KBC 1098,且KBC_VCC1_PWRGD由+V3AL过电阻R5034上拉

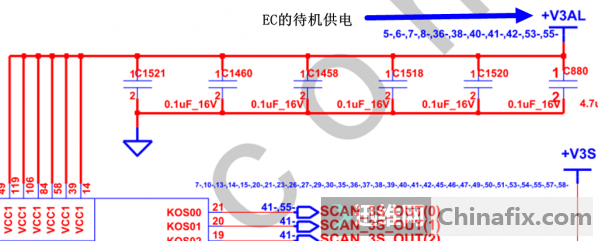

那么EC在什么情况下发出ADP_EN和KBC_VCC_PWRGD呢?EC必须要满足供电,时钟,复位,程序,甚至可能还要检测适配器。接下来查找EC的供电,名字为+V3AL,经测量只有0.99V。

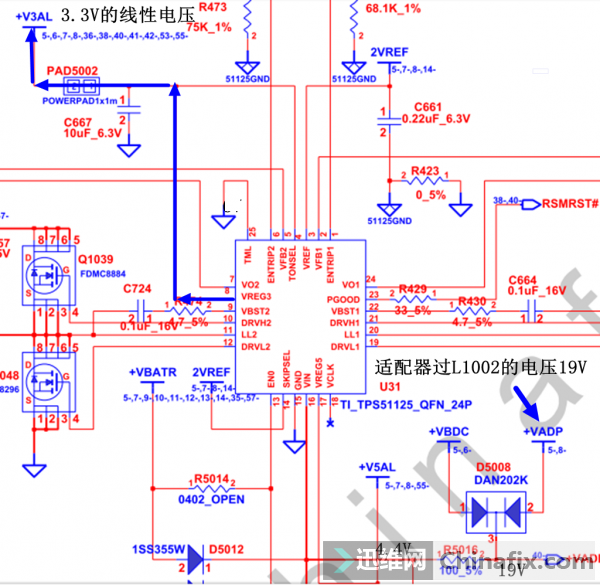

查找+V3AL的来源,来至于待机芯片TPS51125的VREG3(3.3V的线性电压) 。测量16脚VIN的电压来自于+VADP(适配器过L1002的电压)为19V,过D5008到R5016的2脚, 测量为19V,而电阻另一端为4.65V,还以为是电阻坏了,断电打值,稳稳的100欧姆,没坏呀,看旁边也没有什么会拉低的电压的元器件,难道是芯片把他拉低了。
去料板上找了一个芯片名字为RT8205A的芯片,看芯片的PDF只有18脚不一样,而且TPS51125的18脚是悬空的,以为可以代换,换上去之后发现VIN脚有电压了,18.6V,正常呀,可是电流表显示的却是0.000,VREF脚,VREG3,VREG5都没电,难道是不能代换。心情一阵失落。不耐烦的去料板里面找着芯片,眼看就要翻完了,终于功夫不负有心人,找到一个TPS51123,可以代换TPS51125的,立马装板子上,一插电,心里真不是滋味,电流还是显示0.132,保护隔离不过。

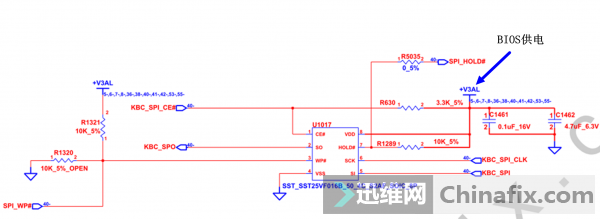

开始慢慢整理着思路。既然换了两个芯片,现象都是一样的,那就说明芯片是好的 ,难道是线性出了问题,吃好饭回去,拿到板子,找到线性VREG3,还好这块板子上线性有隔离点PAD5002,断开之后不再是0.99V。而是3.3V,就连16脚的VIN也变成18.6V了,满怀高兴的打了一下VREG3后极的对地值,好几百呢,正常呀,开来是后极有短路(个人判断),打开从笔记本维修培训网下好的图纸,一看图去了好几个地方,自己也懒得一个一个拆了,不管了,烧鸡大法伺候,突然想到阿林老师说的,除了公共点其他的电压最好不要使用烧鸡大法,所以我要更加谨慎了,把电压打到最低,限流1A,慢慢的调高电压,1V左右就已经将近1A了,在板子上随便乱摸。还好不用给钱,不用给钱的就是没好处,差点就摸出一个包了,原来是BIOS芯片坏了,至于是怎么坏的,我也不得而知了。
找了一个BIOS刷好程序,通电测量保护隔离过了,待机也变正常了,不过跟之前刚来的有电不一样了。之前的是0.018,现在怎么变成0.023了,不管了,按下开关电流还是在1.3 1.4之间徘徊,心中一万个CNM,,看来还是要干桥呀,上BGA 吧,三下五除二就把芯片干下来了,不知道为什么,这次这么的顺利,拖好芯片,板子上的焊盘,几 分钟植好球了,上BGA做好之后,拿下来装上散热器通电,电流在1.3 1.5 1.7 1.9的上下跳动,屏幕显示了HP的LOGO,满心欢喜的处理好散热,放电影测试看了一下午,一切正常。
